Der Export einer E57 Punktwolke aus PinPoint ist grundsätzlich möglich. Man sollte aber beachten aus welchem Modul man die E57 exportiert.

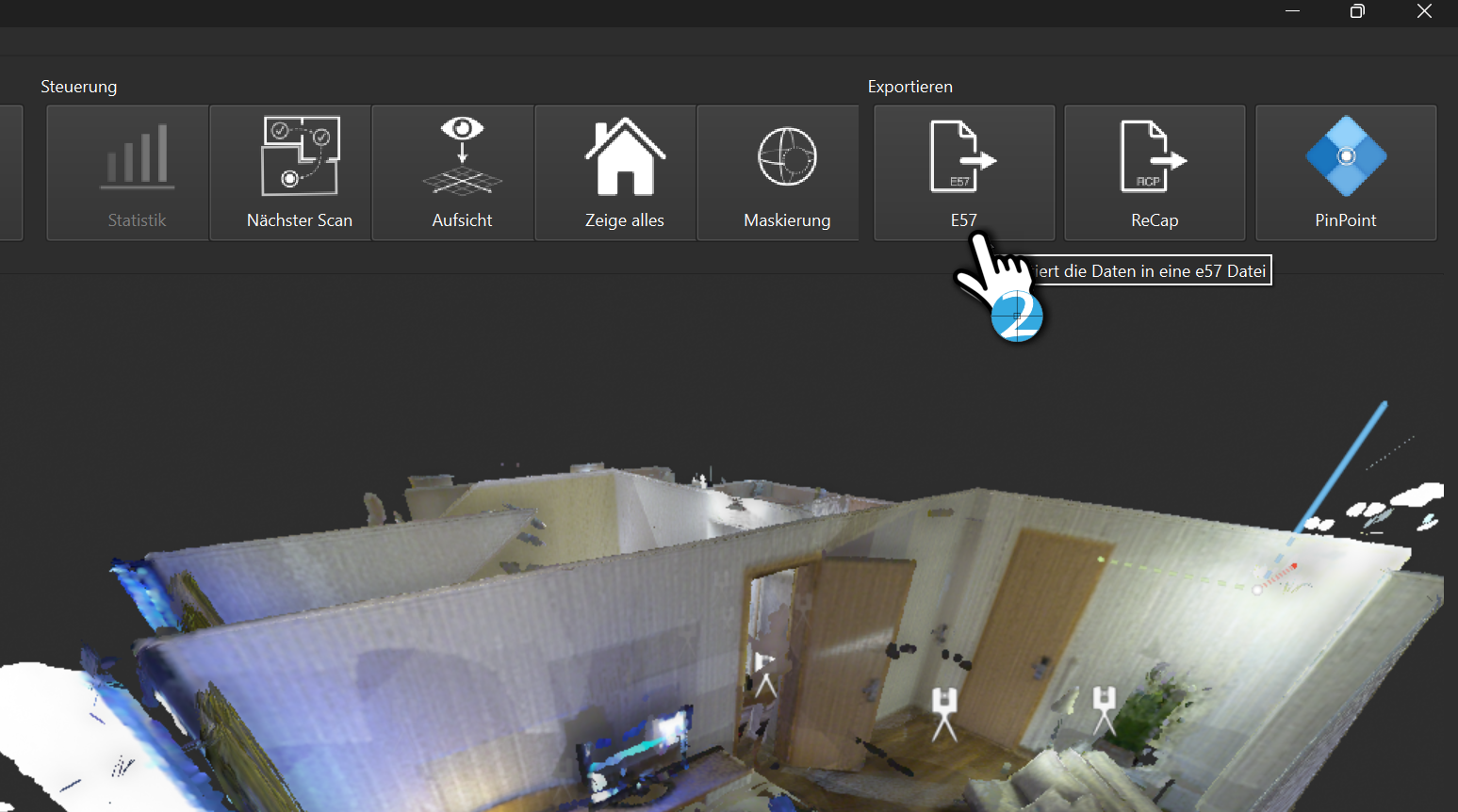

PinPoint Registration Modul

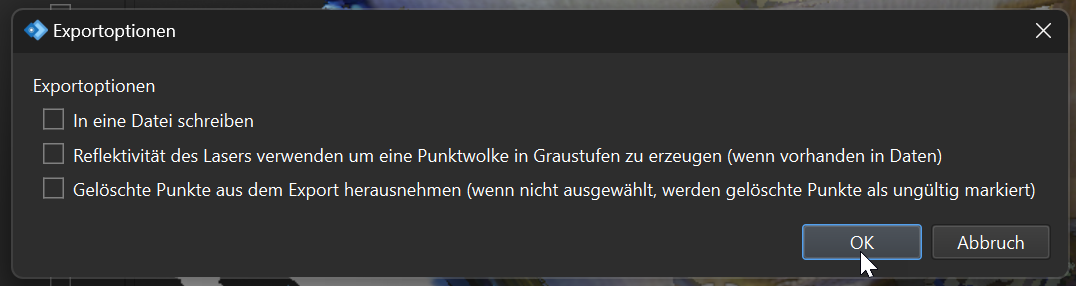

Hierbei werden die folgenden Optionen angeboten. Diese werden nachfolgend erläutert.

In eine Datei schreiben - Alle Standpunkte werden in E57 Datei geschrieben.

Reflektivität - Anstatt der Farbwerte, werden in Graustufen gewandelten Reflexionswerte in die Punktwolke geschrieben.

Gelöschte Punkte - Hier werden die Punkte aus dem Export gelöscht. Diese Option nur bei Bedarf aktivieren, da das E57 Format normalerweise vorsieht, dass gelöschte Punkte als ungültig markiert werden.

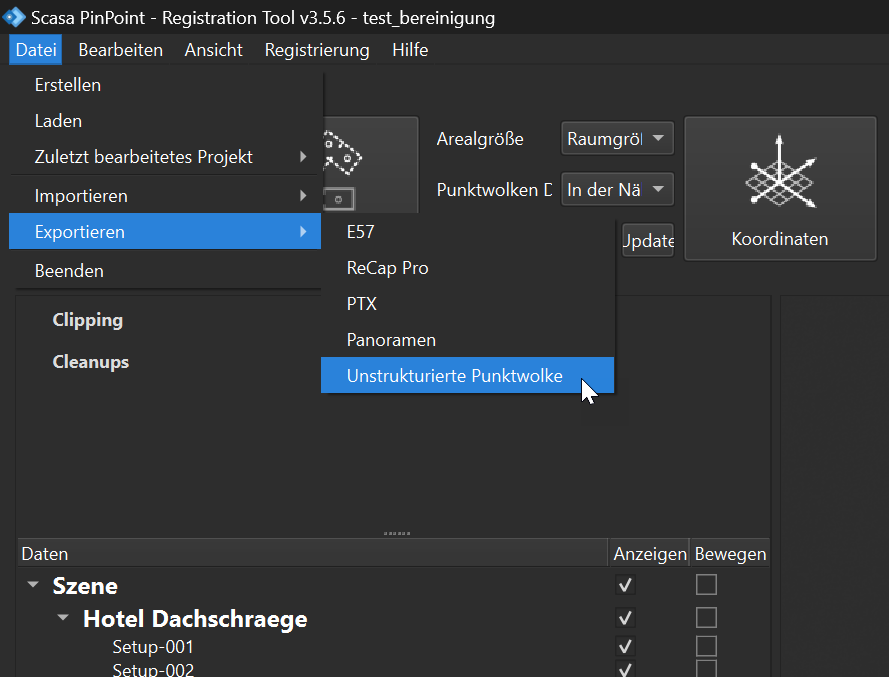

Alternativer Export unstrukturierte e57 Punktwolke

Neben dem direkten Export gibt es noch eine versteckte Export Funktion unter Datei-->Exportieren-->Unstrukturierte Punktwolke. Diese eignet sich besonders für die Weitergabe ins CAD, da man die Datenmenge gezielt reduzieren kann.

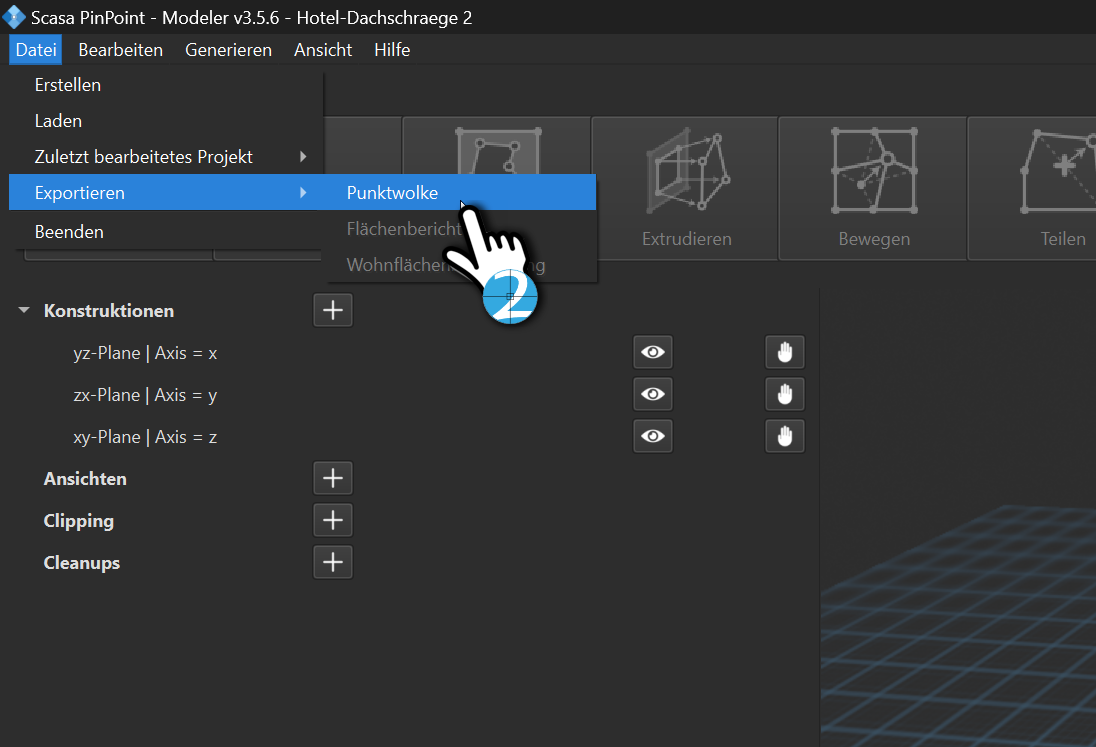

E57 Export aus PinPoint Modeler

Hat man die Daten schon im PinPoint Modeler, so kann man über die Funktion: Datei-->Exportieren--> Punktwolke ausgeben. Man sollte beachten, dass hier nur noch eine unstrukturierte Punktwolke ausgegeben wird.
