In diesem kleinen Beitrag zeigen wir Ihnen, wie Sie mit der Polyga Xtract Erweiterung Ihre Punktwolken bzw. Mesh 3D Scan in Solidworks importieren können.

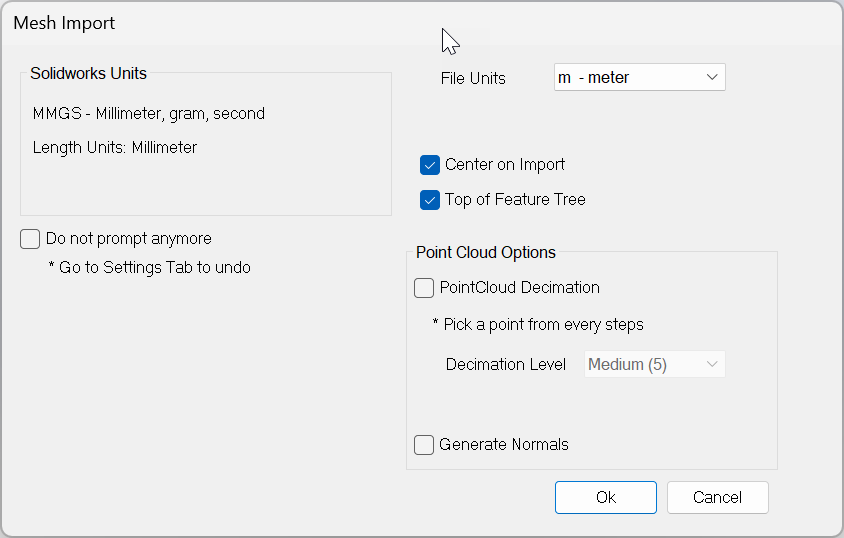

Weiterführende Informationen zum Polyga Xtract Import Dialog.
File, Units - Die im Punktwolken Format hinterlegte Einheit. In der Regel können Sie das auf Meter lassen. Ich würde das nur anpassen, wenn ich ein Skalierungsproblem in Solidworks erkennen kann.
Center on Import - Die Punktwolke wird in das Zentrum der Zeichnung verschoben.
Top of Feature Tree - Die Punktwolke wird in der obersten Ebene einsortiert.
Point Cloud Dezimation - Die Punktwolke wird beim Import dezimiert. Zum Beispiel wird bei Medium nur jeder 5ter Punk importiert.
Generate Normals - Hier werden die Normalen der Punkte bestimmt.
Informationen zu Normalen sind nicht immer notwendig, können aber bei Geometrieberechnungen hilfreich sein – z. B. um die Richtung einer Fläche zu bestimmen, basierend auf dem durchschnittlichen Normalenvektor der ausgewählten Punkte. Das kann helfen, sicherzustellen, dass Flächen nicht in die falsche Richtung erstellt werden. Die Berechnung von Normalen wird jedoch nicht empfohlen, wenn man mit großen Punktwolken arbeitet, da sie zeitaufwendig ist und die gespeicherten Datenmenge erhöht.
