In diesem kleinen Beitrag soll es um die Bestimmung einer Dachfläche gehen. Die Vermessung erfolgt hierbei ganz einfach per 3D Laserscanner. In der Regel ist so ein Aufmaß also in relativ kurzer Zeit erfolgt.

Alternativ können Sie auch ein Aufmaß mit einer Drohne durchführen. Beachten Sie hierzu auch unsere Reality Capture Tutorials.

Hier also nun die einzelnen Schritte. Vermessen Sie als erstes Ihre Dachfläche mit dem Laserscanner bzw. der Drohne. Wichtig dabei ist, dass die begrenzenden Kanten der jeweiligen Dachfläche möglichst gut zu sehen sind, so das diese dann auch in PinPoint angeklickt werden können.
Registrieren Sie Ihre Punktwolke mit einer Registrierungs-Software bzw. nutzen Sie einen automatischen Registrierungs-Service wie z.B. die Matterport Cloud.
Importieren Sie die Punktwolke in PinPoint und prozessieren Sie Ihre Punktwolke mit dem den folgenden Einstellungen.
Hinweis. Da eine Dachhaut durch die Ziegel nicht eben ist, sollten Sie die Daten Genauigkeit (Data Accuracy) auf Medium oder Low setzen. Bei der Option High, wird PinPoint zu viele Ebenen erkennten. Probieren Sie hier für die unterschiedlichen Dacharten unterschiedliche Werte aus. In unseren Beispiel gehen wir auf Medium und einer Punktdichte von 0,025 Meter.

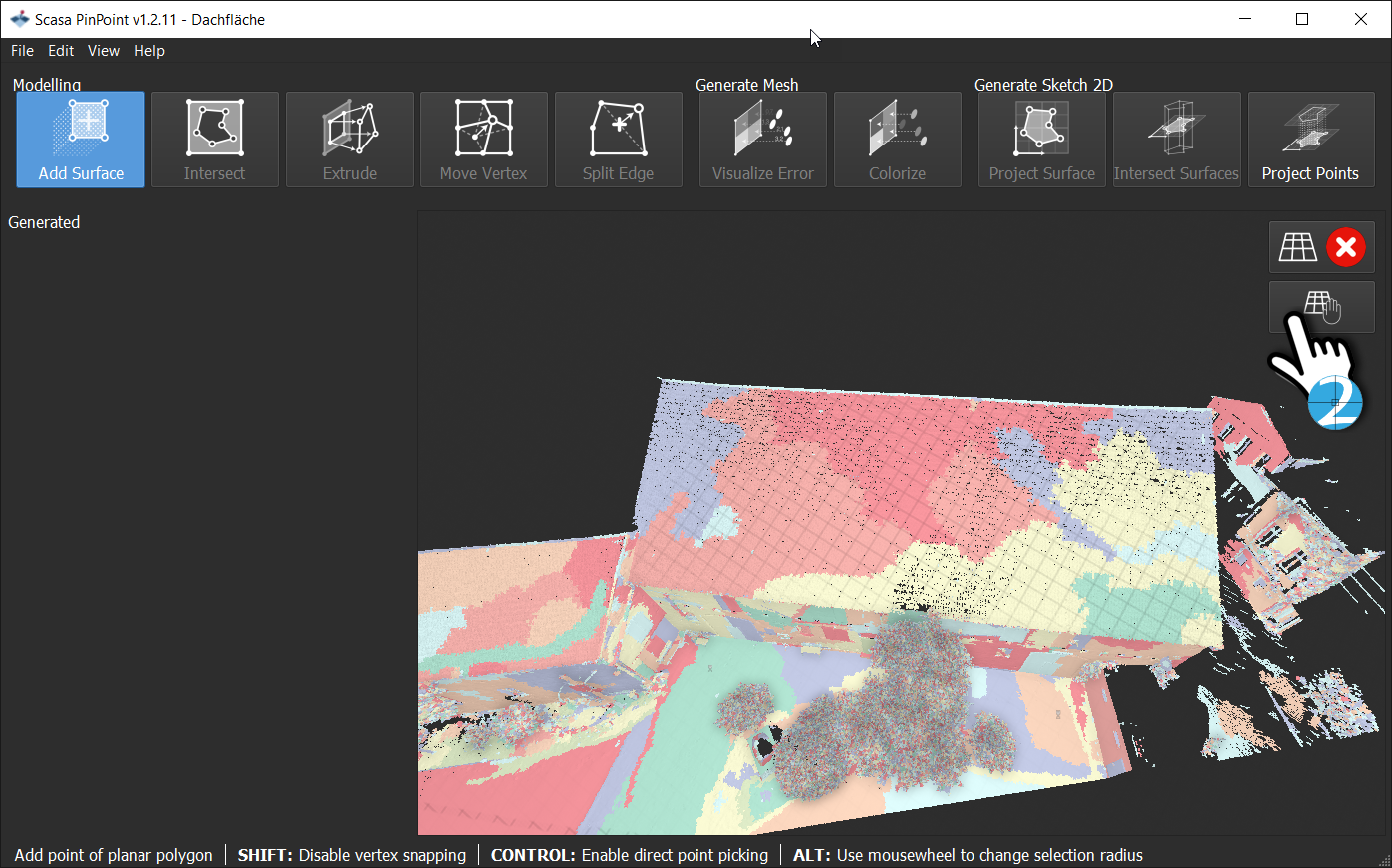

Fangen Sie nun die Dachfläche mit der Funktion Add Surface durch einen rechten Mausklick. Optional können Sie auch mehrere Flächen selektieren, um dann eine ausmittelnde Ebene als Bezugsfläche zu nutzen.
Hinweis: Sollte sich die Fangfunktion schwierig gestalten, haben Sie die unter Punkt 3 gewählten Einstellungen noch nicht optimal gewählt.
Halten Sie nun die Strg-Taste gedrückt und fahren die Eckpunkte der Dachfläche ab und beenden die Funktion indem Sie die Fläche schließen bzw. den letzten Punkt wieder auf den ersten einrasten lassen. Mit der Taste F3 können Sie auf Echtfarben wechseln.

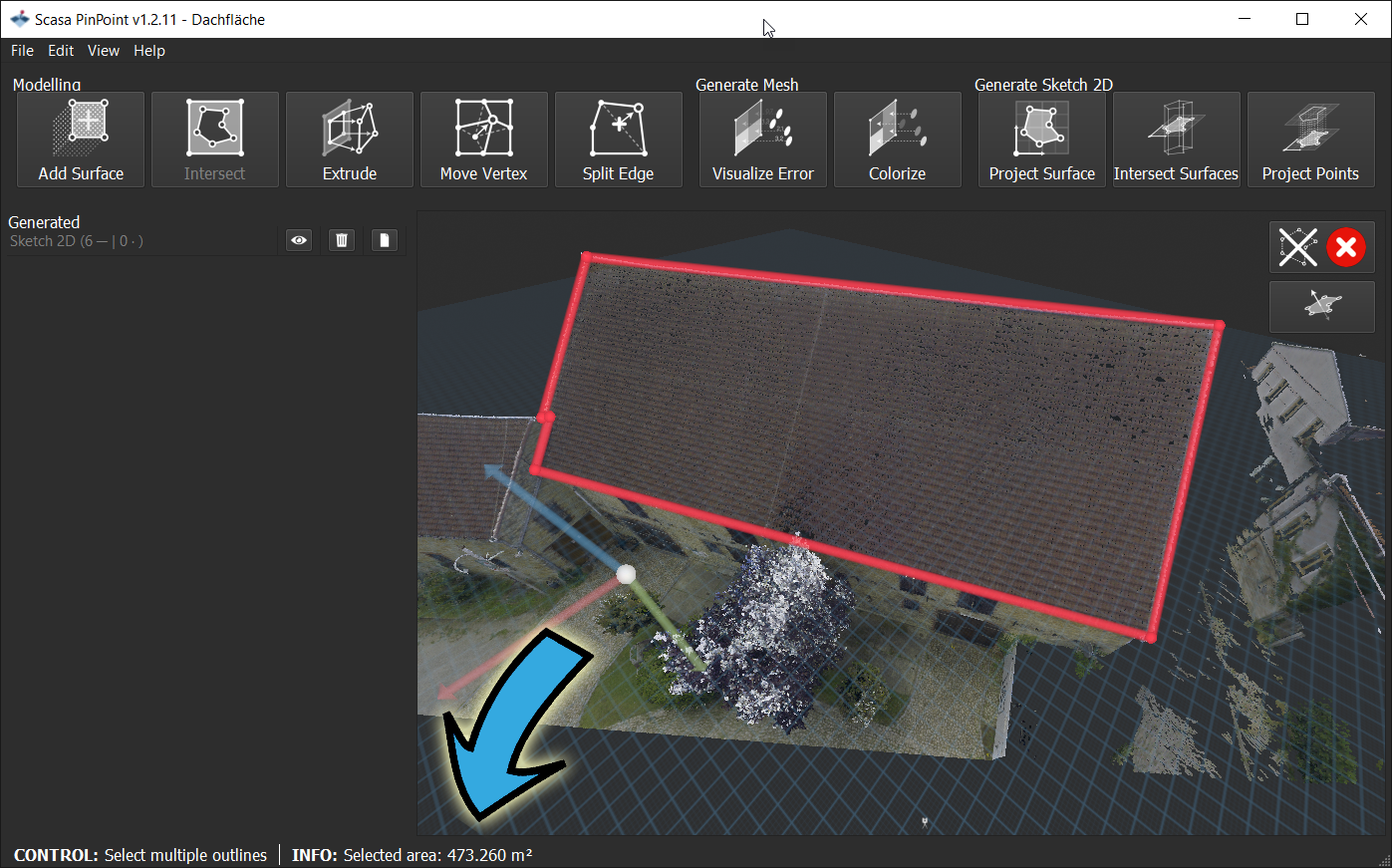

Deaktivieren Sie nun die Add Surface Funktion und fahren mit der Maus über die Fläche. PinPoint zeigt Ihnen unmittelbar die Dachfläche an.

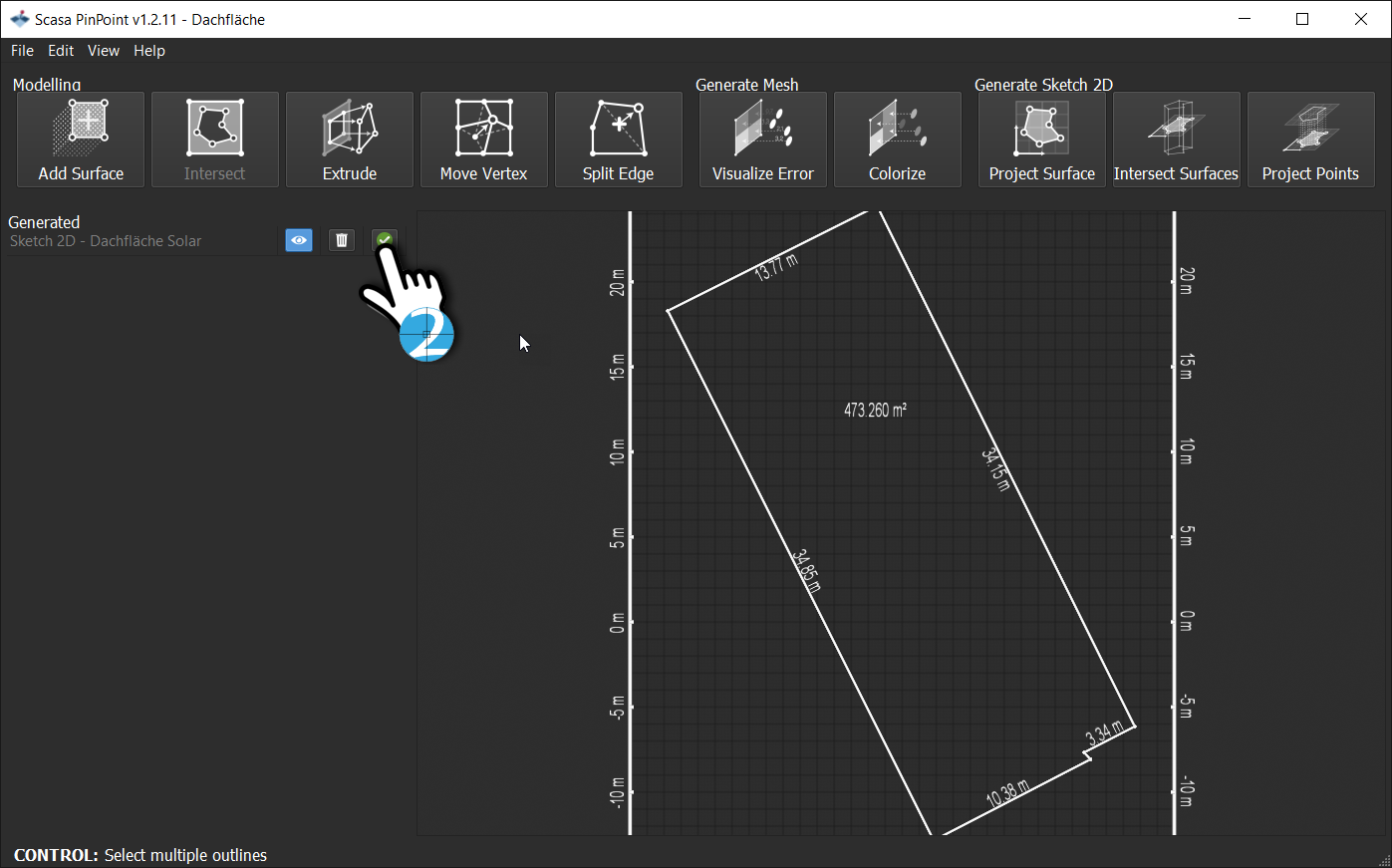

Speichern Sie als letztes das Polygon über die Funktion Project Surface:
a) Aktivieren Sie die Funktion Project Surface.
b) Selektieren Sie die Dachfläche mit einem rechten Mausklick.
c) Klicken Sie auf die Schaltfläche AVG, welches für die Projektion in Richtung der selektierten Ebene steht.
d) Speichern Sie die Dachfläche im dxf Format und vergeben einen sinnvollen Namen, z.B. Dachfläche Solar.
