Funktion Surface Intersection - Schneide Dein 3D-Modell

Mit der Funktion Surface Intersection schneiden Sie Ihre Volumen Modelle an beliebiger Stelle. Diese Funktion eignet sich besonders für nicht regelmäßig verlaufende Raumgeometrien, deren Dimensionen ab bestimmten Stellen betrachtet werden sollen.

Achtung: Die Funktion funktioniert nur, wenn Sie auch ein 3D Modell in PinPoint modelliert haben. Alternativ können Si emit der Funktion Point Projection einen Schnitt durch die Punktwolke legen.

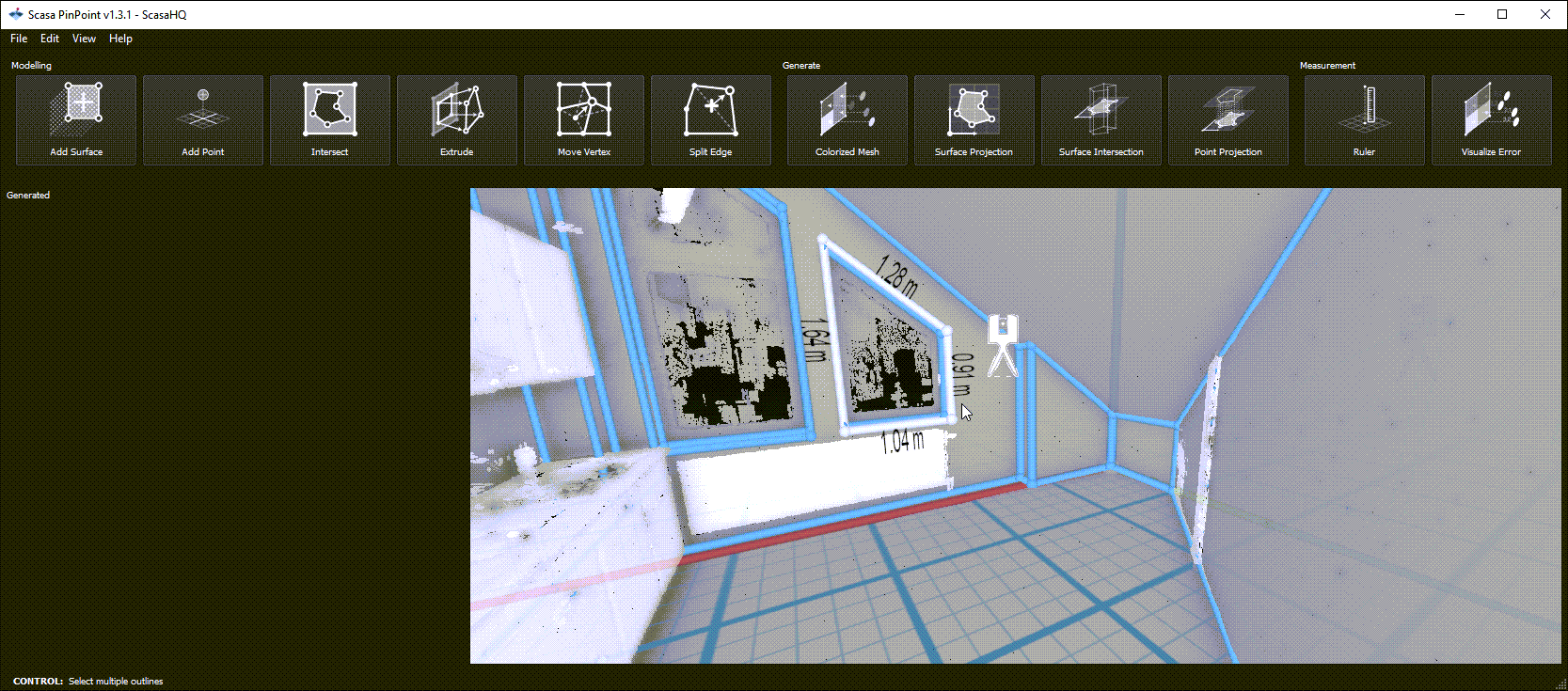

Aktivieren Sie die Funktion Surface Intersection nachdem Sie Ihr 3D Modell modelliert haben. Nachfolgend sehen Sie ein komplett modelliertes 3D Modell in PinPoint modelliert.

Aktivieren Sie die Funktion Surface Intersection

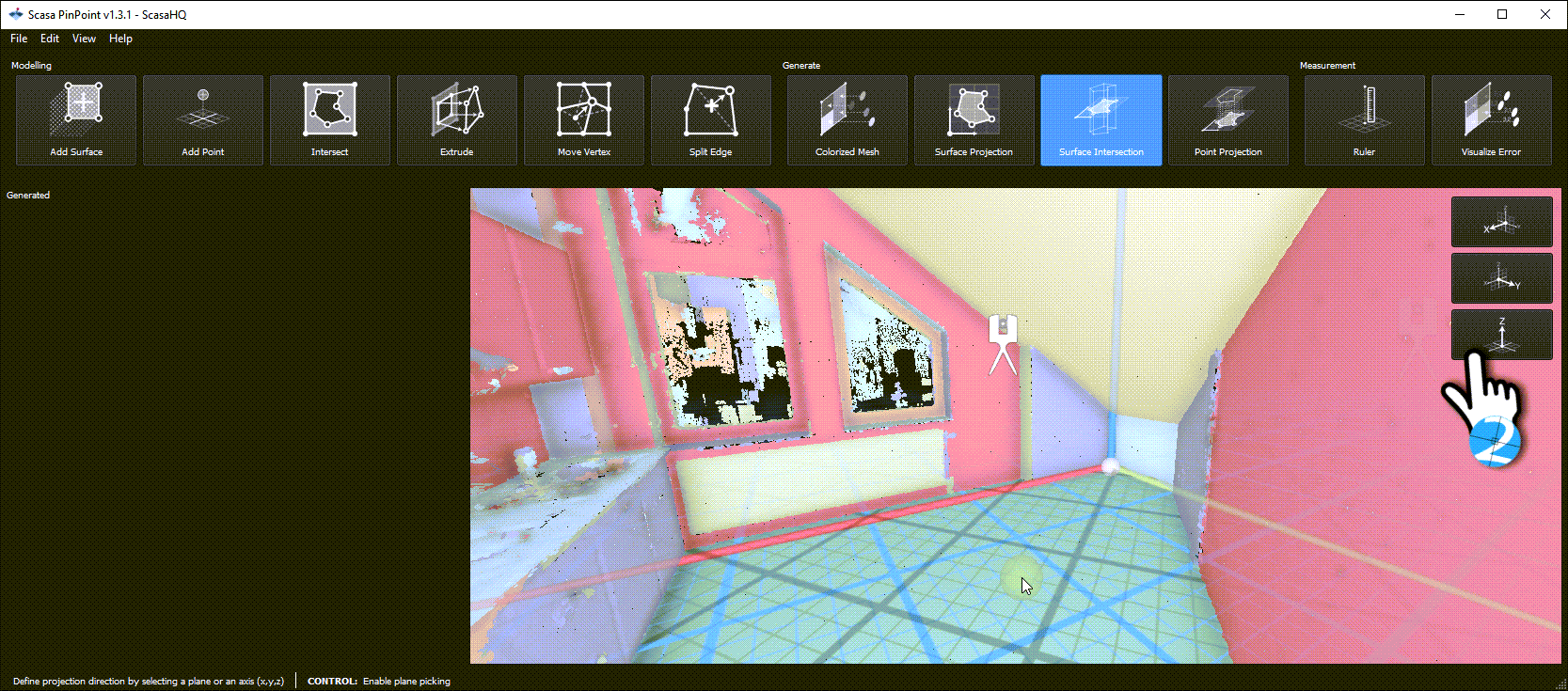

Aktivieren Sie die Funktion Surface Projektion und fangen entweder eine Bezugsebene im Modell oder nutzen eine der Standard Projektionen. Wie klicken hier auf die Projektion in Z-Richtung.

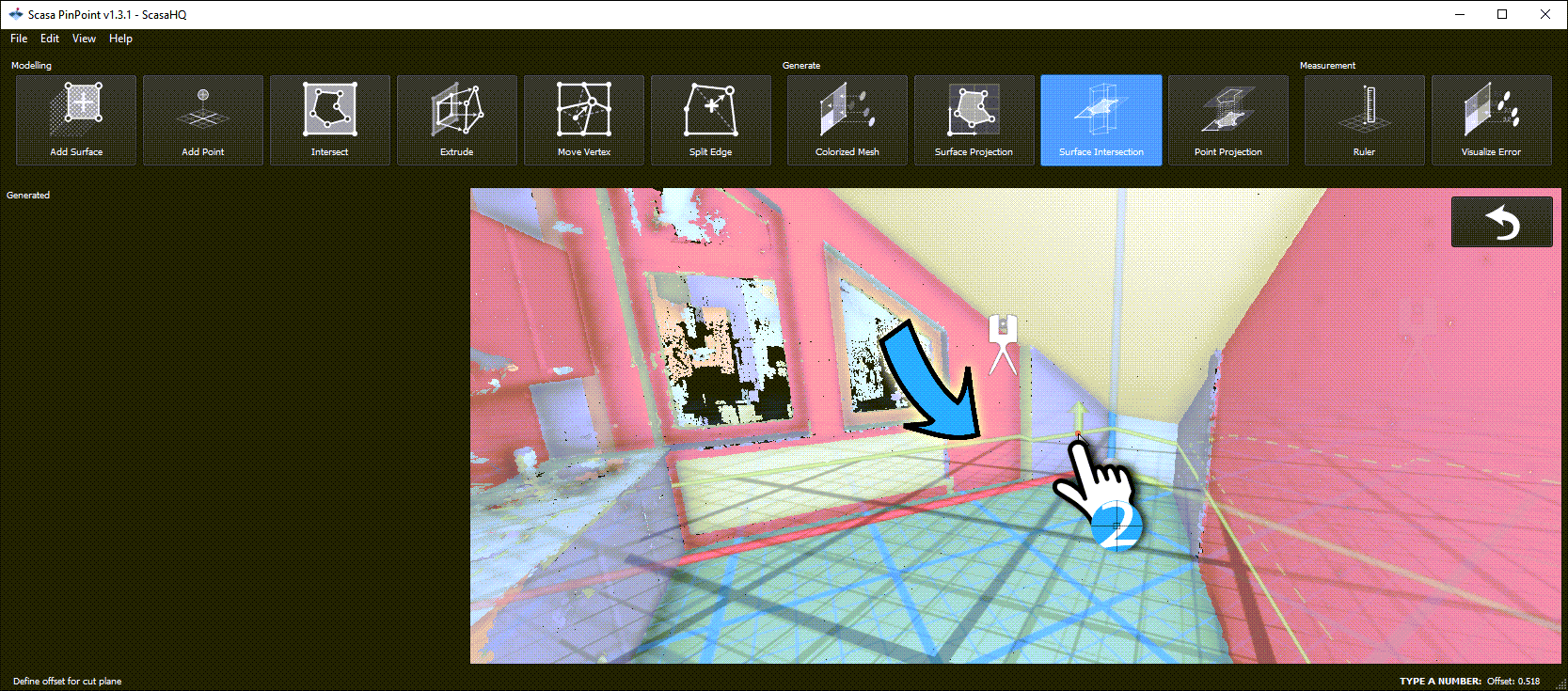

PinPoint aktiviert augenblicklich eine horizontale Schnittebene, die das 3D Modell horizontal schneidet.

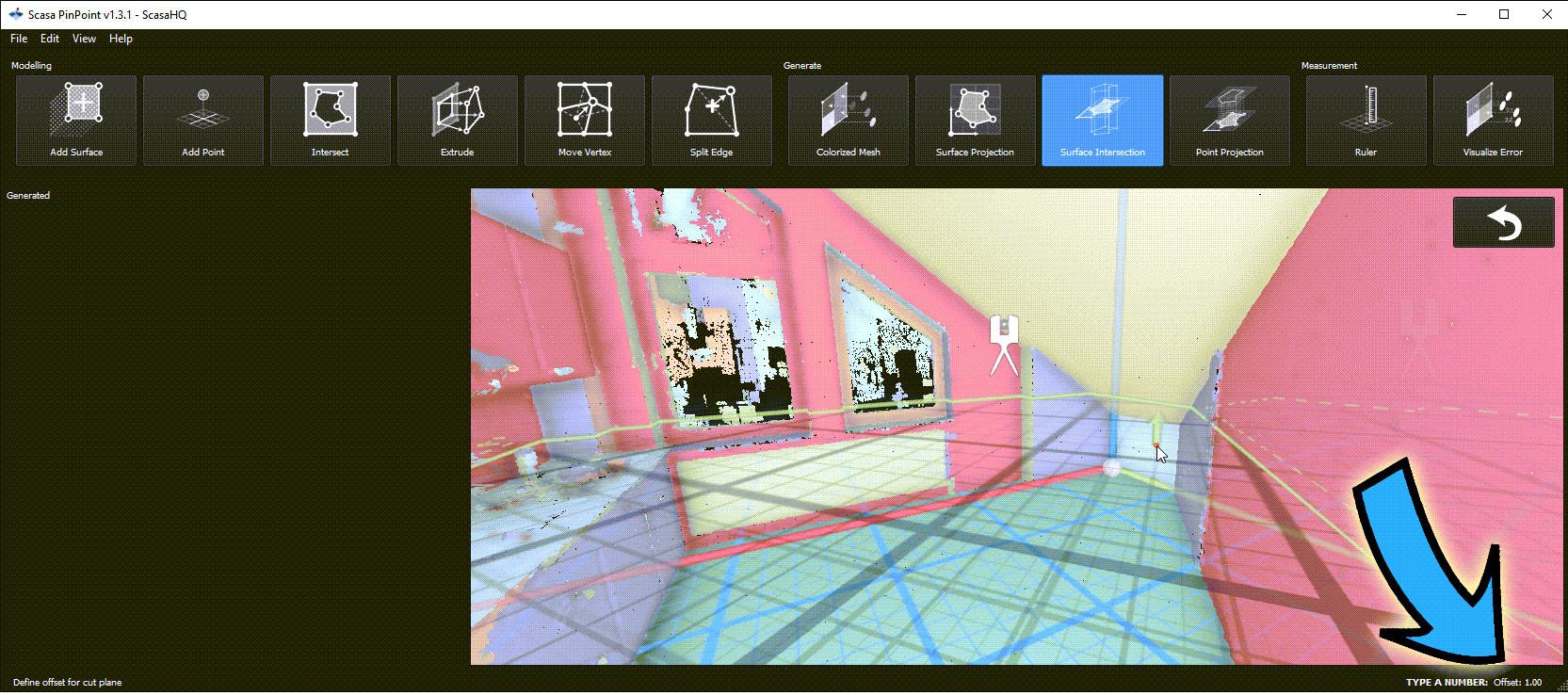

Sie können die Schnitt Position visuell bestimmen oder aber einen exakten Wert eingeben. Wir geben hier 1.00 ein für einen Schnitt genau einen Meter über Oberkante Fussboden.
