Grundsätzlich gibt es zwei unterschiedliche Möglichkeiten Ihre Laserscanning Projekte für ReCap aus der Leica Register 360 Software zu exportieren.
Strukturiertes ReCap Projekt
Bei der strukturierten Ausgabe der Scandaten werden die einzelnen Scans (3D Punkte + Panoramen) Standort basierend abgespeichert. Das bedeutet, dass man bei jedem Messpunkt weiß von welchem Scanner Standort diese aufgenommen wurde.
Zusätzlich werden, falls natürlich bei der Erfassung durchgeführt, die Panorama Aufnahmen im ReCap Projekt abgespeichert.
Leica Register 360 Plus Export Optionen und ReCap Projekt
Für den strukturierten Export aktivieren Sie bitte die folgenden Optionen in Ihrer Register 360 Plus Software.
Das exportierte ReCap Projekt sollte dann wie folgt aussehen. Hier können Sie auch die einzelnen Kugel Symbole erkennen, welche eine strukturierte Punktwolke ausmachen.

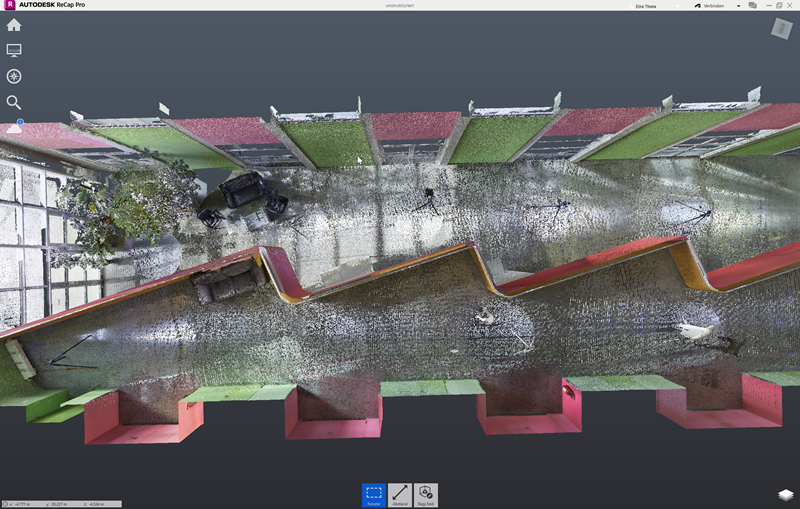

Unstrukturiertes ReCap Projekt
alternativ zum strukturierten Projekt, können Sie Ihr Laserscanning Projekt unstrukturiert aus der Leica Register 360 PLus Software exportieren. Hierbei gehen die Standortinformationen als auch die Panorama Bilder verloren und die Punktwolke wird in der Regel sinnvoll ausgedünnt.
Gerade bei großen Projekten lässt sich die Punktwolke so auf ein vernünftiges Maß reduzieren und macht damit die Bearbeitung in Revit, AutoCAD oder z.B. Inventor deutlich einfacher und angenehmer.
Strukturiert oder Unstrukturiert?
Welche Option sollten Sie also nun nutzen. Grundsätzlich empfehlen wir immer beide Optionen. Zum einen das strukturierte ReCap Projekt um dieses in Recap aufzurufen und auf einem Bildschirm die Panoramen als visuelle Unterstützung nutzen zu können. Hier können dann auch mal schnell Koordinaten, Höhen usw. abgegriffen werden.
Zusätzlich und insbesondere bei großen Projekten sollte dann das unstrukturierte ReCap Projekt ausgegeben werden, um diese in die CAD Zeichnung anzuhängen. Gerade wenn man merkt das die strukturierte Punktwolke zu groß ist und das CAD langsam wird bzw. die Bearbeitung anstrengend wird, dann kann die unstrukturierte Punktwolke die Lösung des Problemes sein.

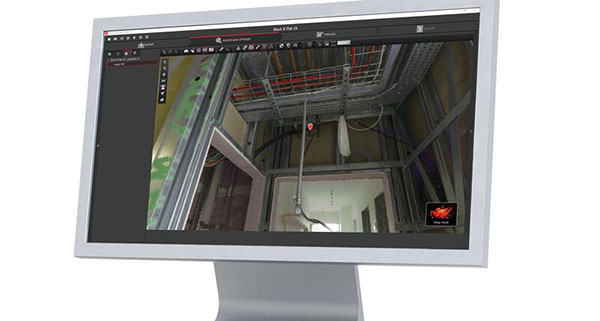

Leica Register360 Plus mieten oder kaufen
Bitte beachten Sie das es zwei unterschiedliche Versionen von Register 360 Plus gibt.
Register 360 Plus für Leica RTC 360, Faro Focus, Z+F, E57 und viele mehr und
Register 360 Plus BLK Edition für alle BLK Geräte wie BLK360, BLK2GO, BLKArc, BLK2Fly
Workflow Erweiterung für Export RAW Bilder
