Dachfläche und Fassade vermessen iCON ICS – Scanner2GO 3D-Scanner und Punktwolken-Supportzentrum

In diesem Beitrag möchten wir Ihnen zeigen:
Wie Sie mit dem Leica ICS eine Dachfläche und Fassade präzise vermessen – inklusive Hindernisumgehung, Ebenenbearbeitung, 3D-Punktmessung und Fassadenanalyse per Vertikalebene.

Gehe auf Projekt und wähle Quick Start.
- Wähle 3D Zeichnung aus.

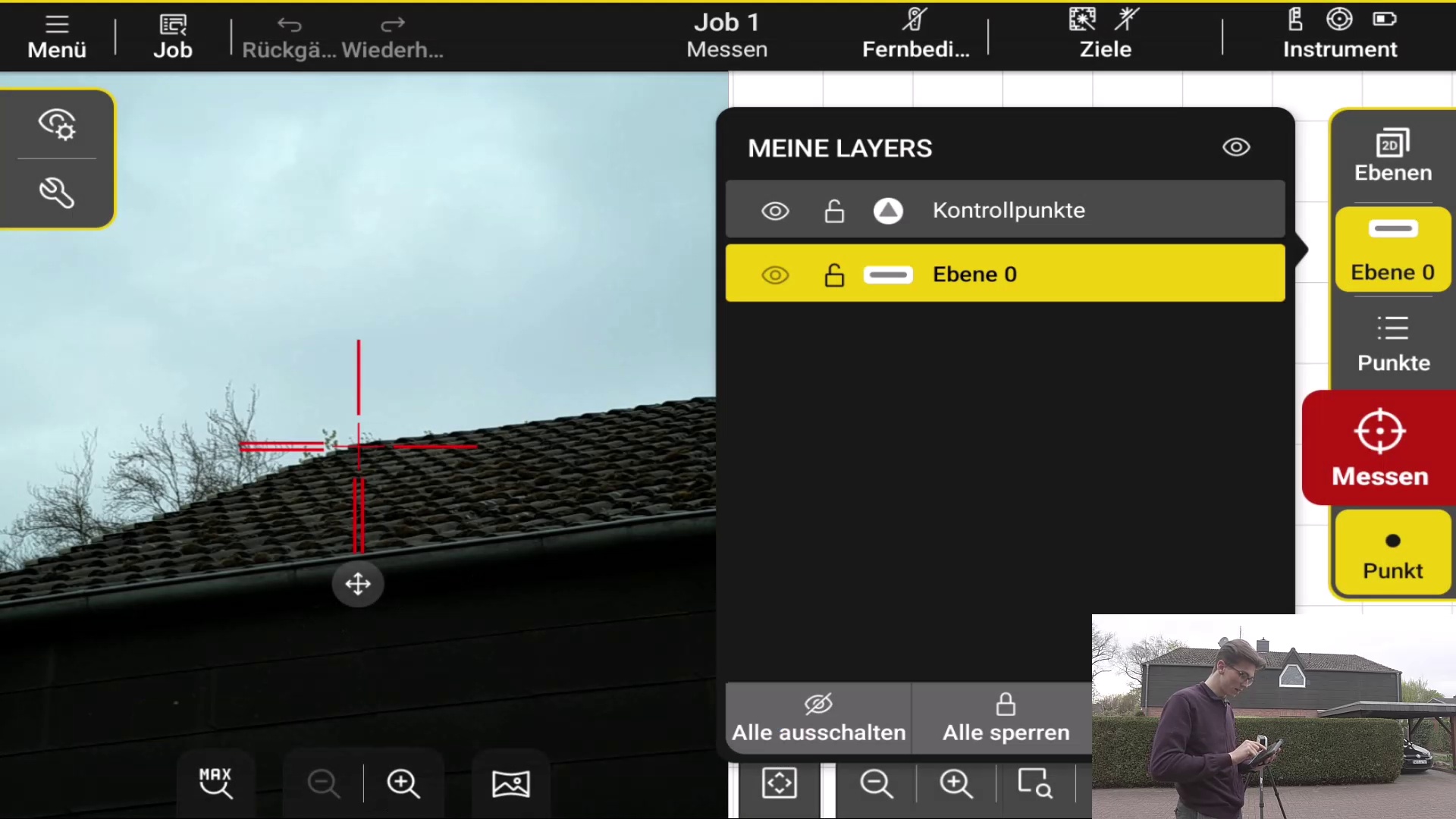

Benenne die Ebene 0 in Dach um.

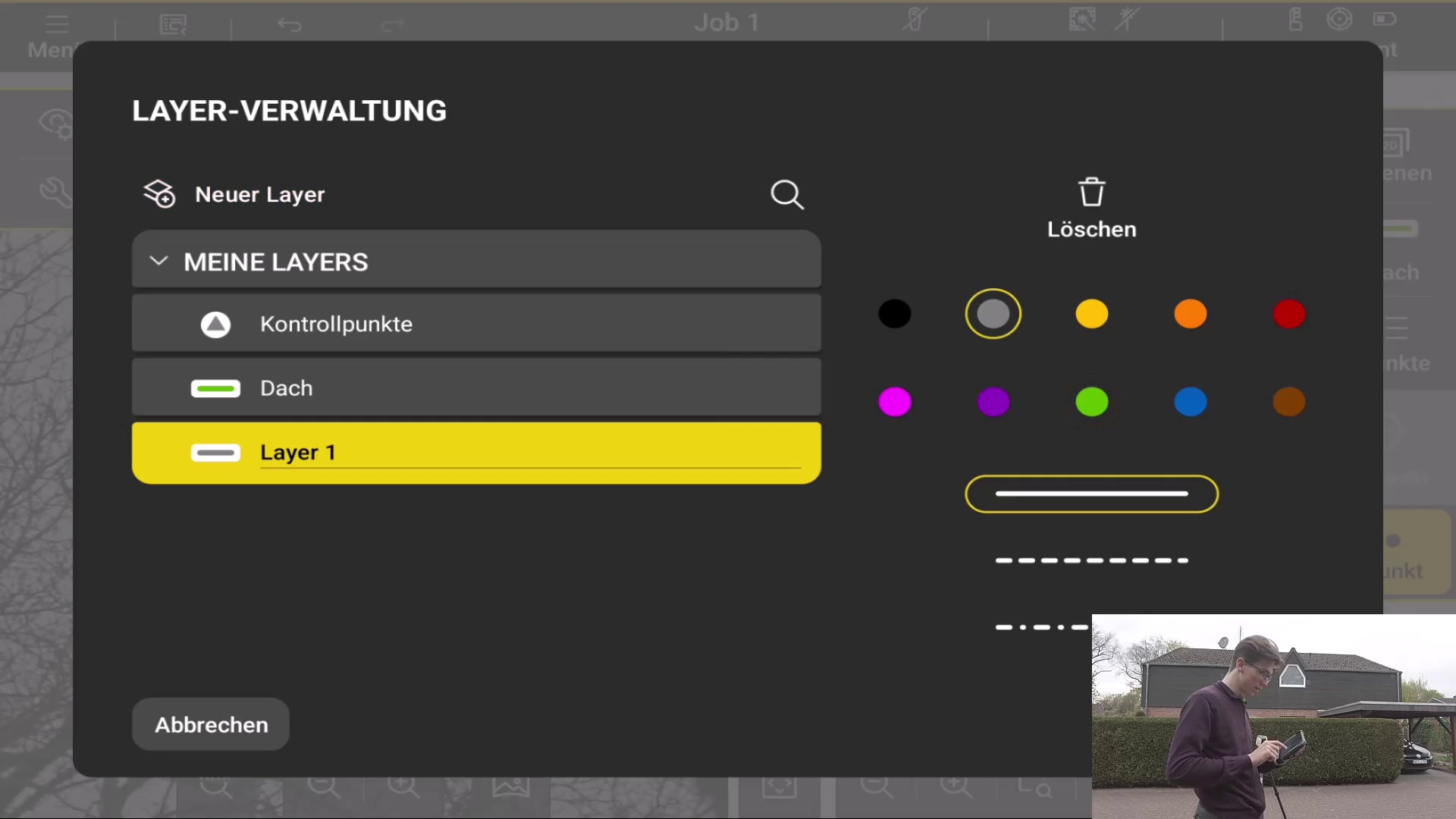

- Färbe die Ebene grün.

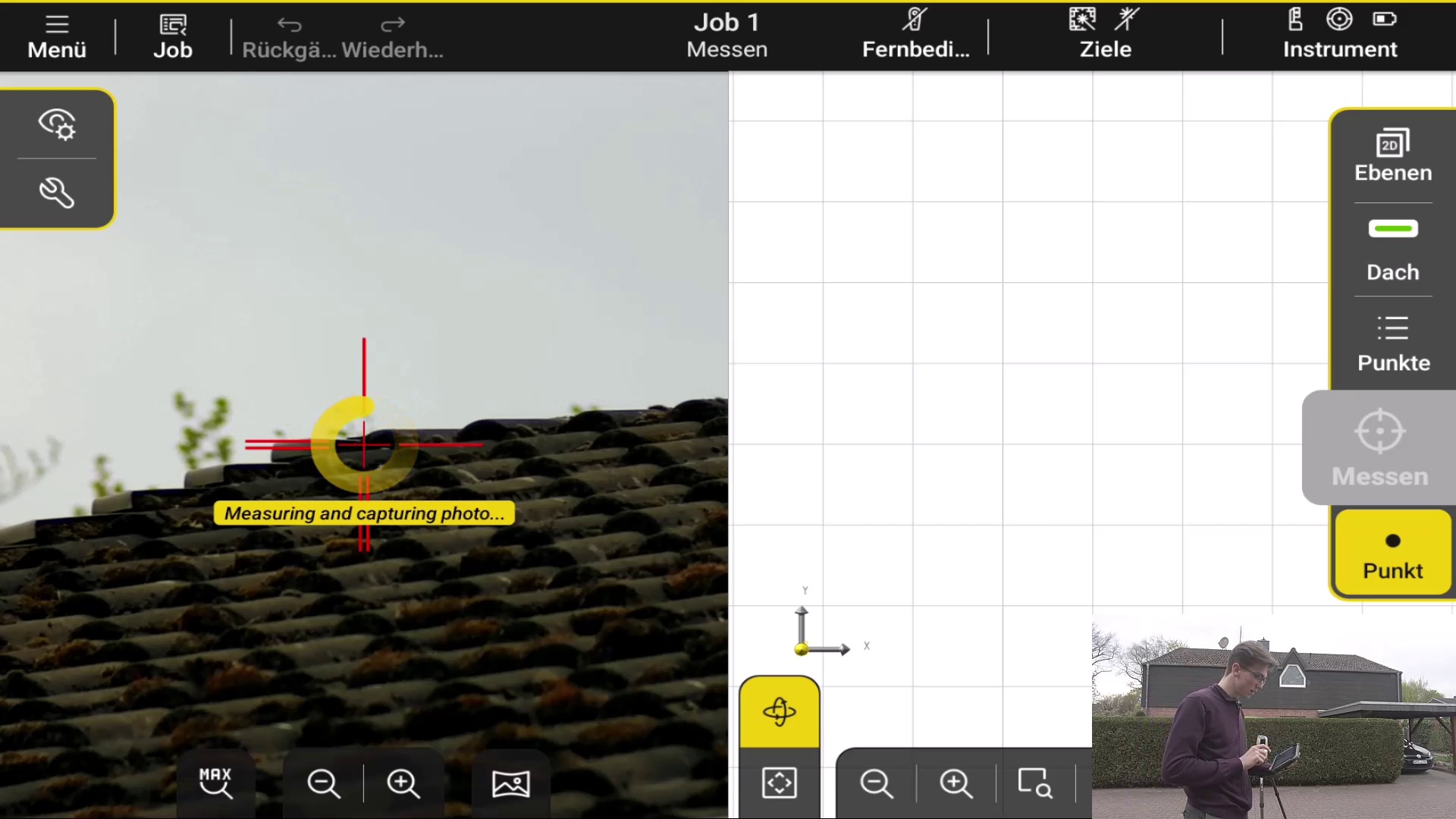

Gehe die Ecken des Daches ab (es könnte schwierig sein, die Ecken exakt zu treffen).

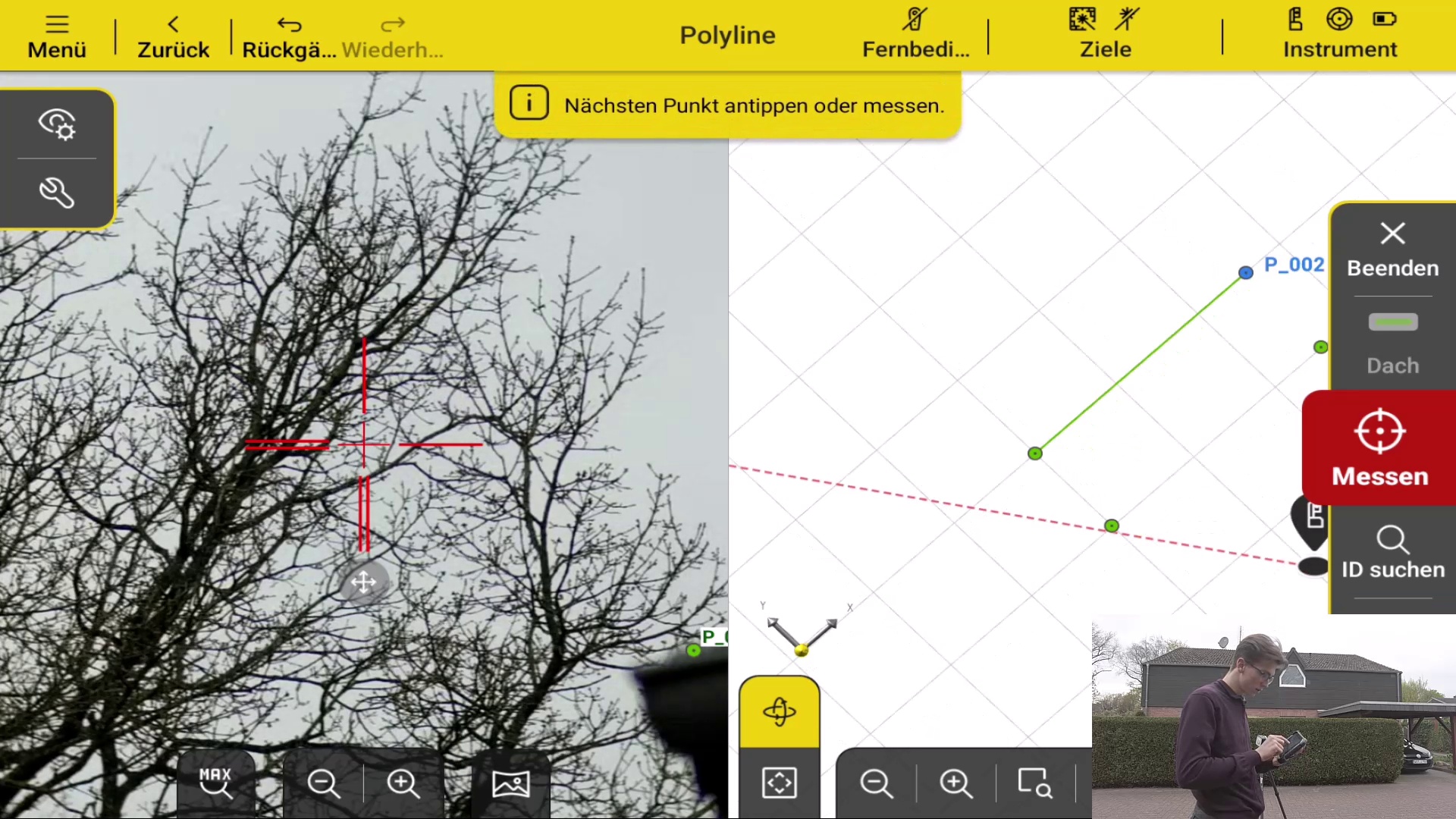

Verwende die Polylinenfunktion, um alle Punkte zu verbinden, oder zeichne von Anfang an polygonal.
Färbe die Fassade rot.

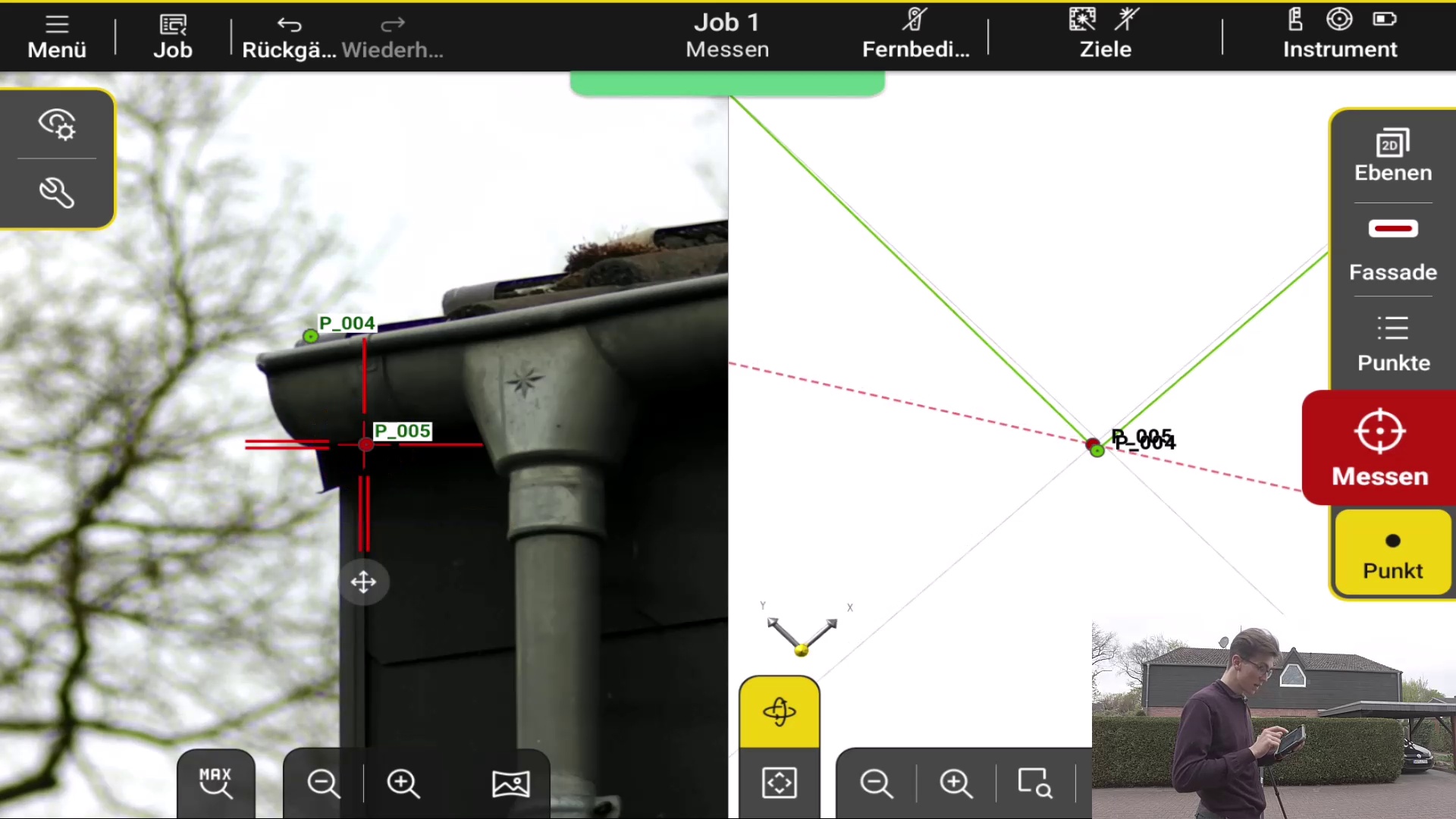

Bewege dich an den Rand der Fassade (links und rechts).

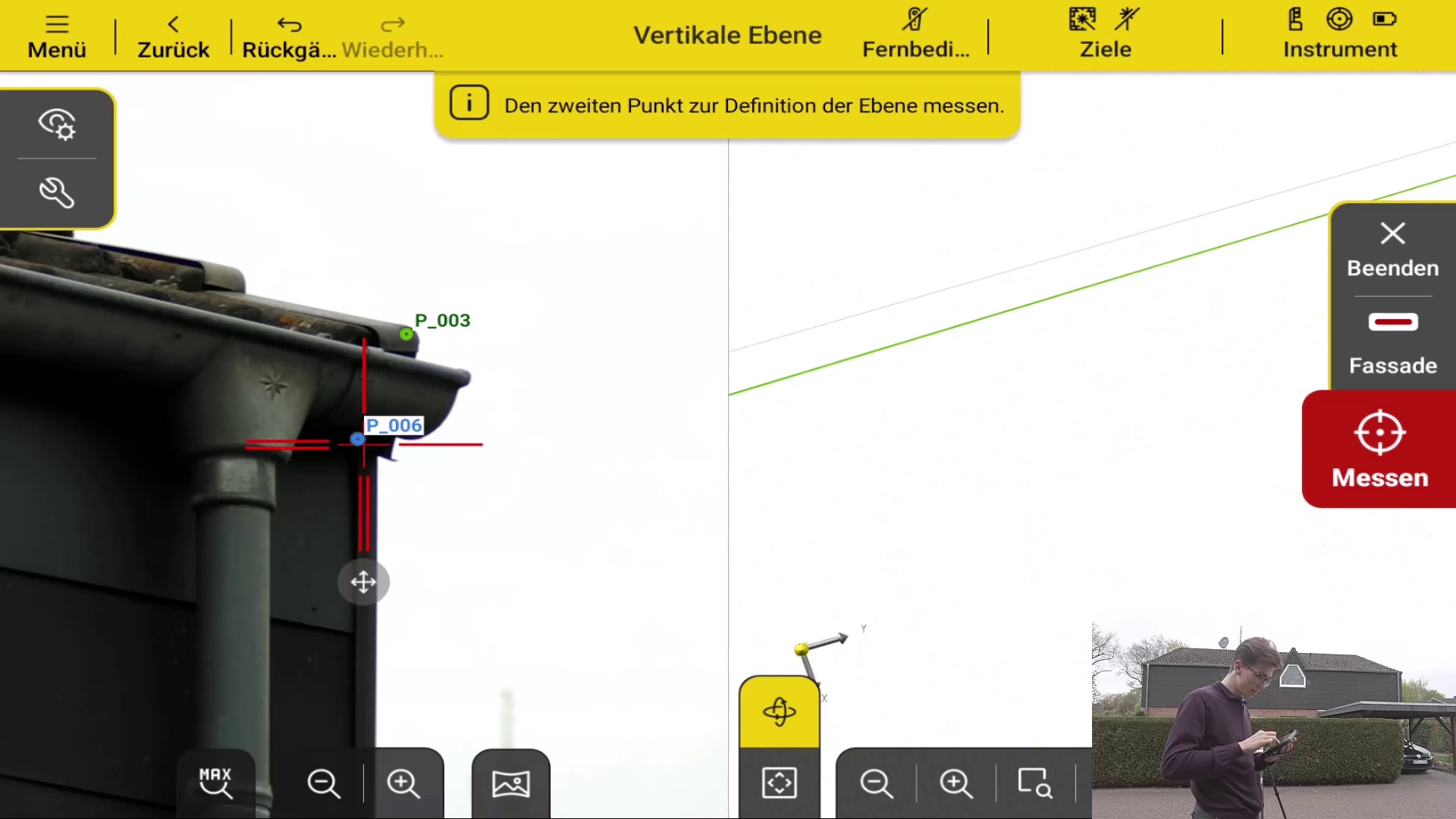

Lege eine neue vertikale Ebene an.

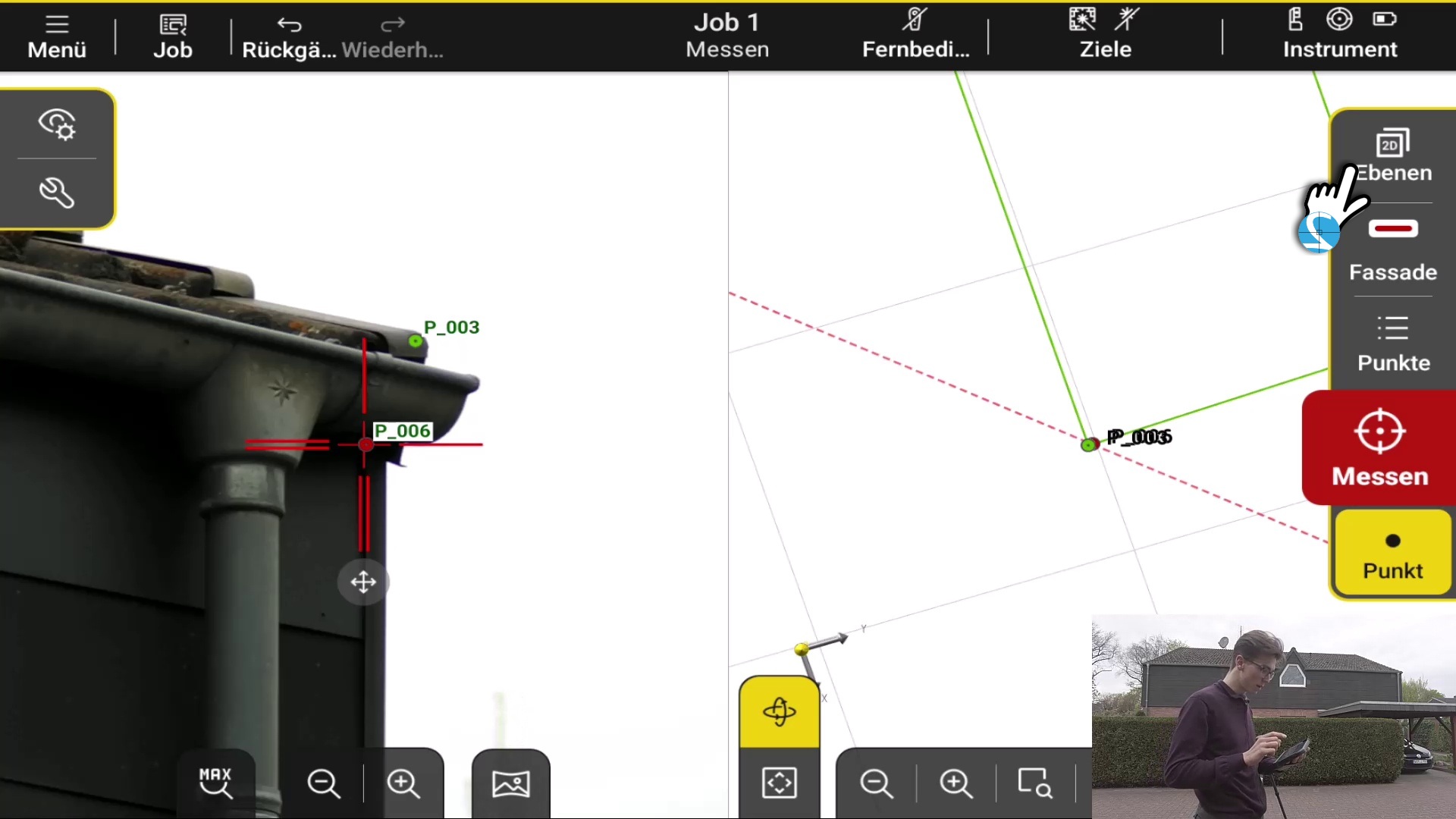

Lege die Ebene mit den Fassadenmesspunkten fest und bleibe in dieser Ebene.

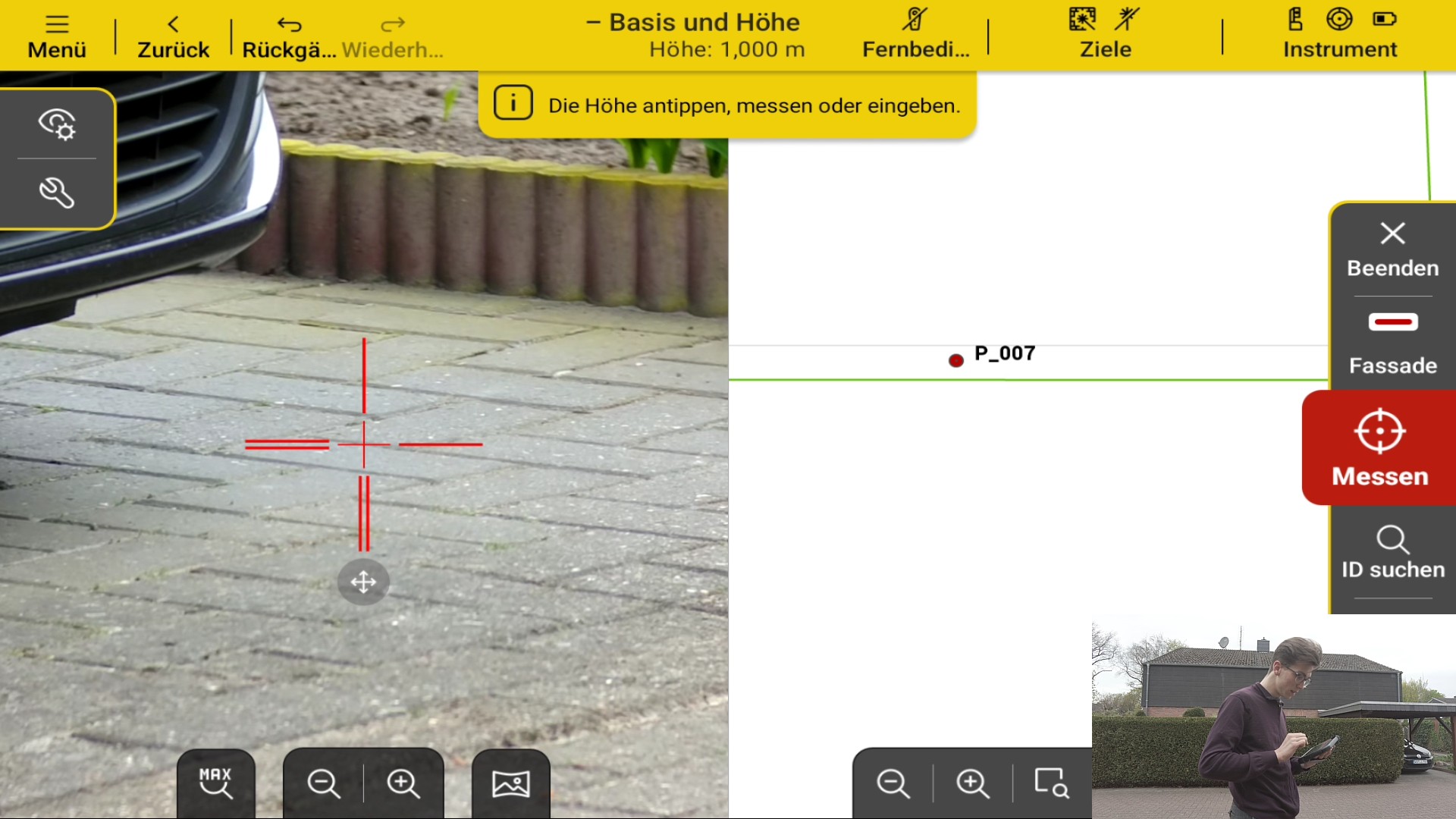

Setze den Höhenmesspunkt auf den Boden, um die Fassade auf die richtige Höhe zu bekommen.

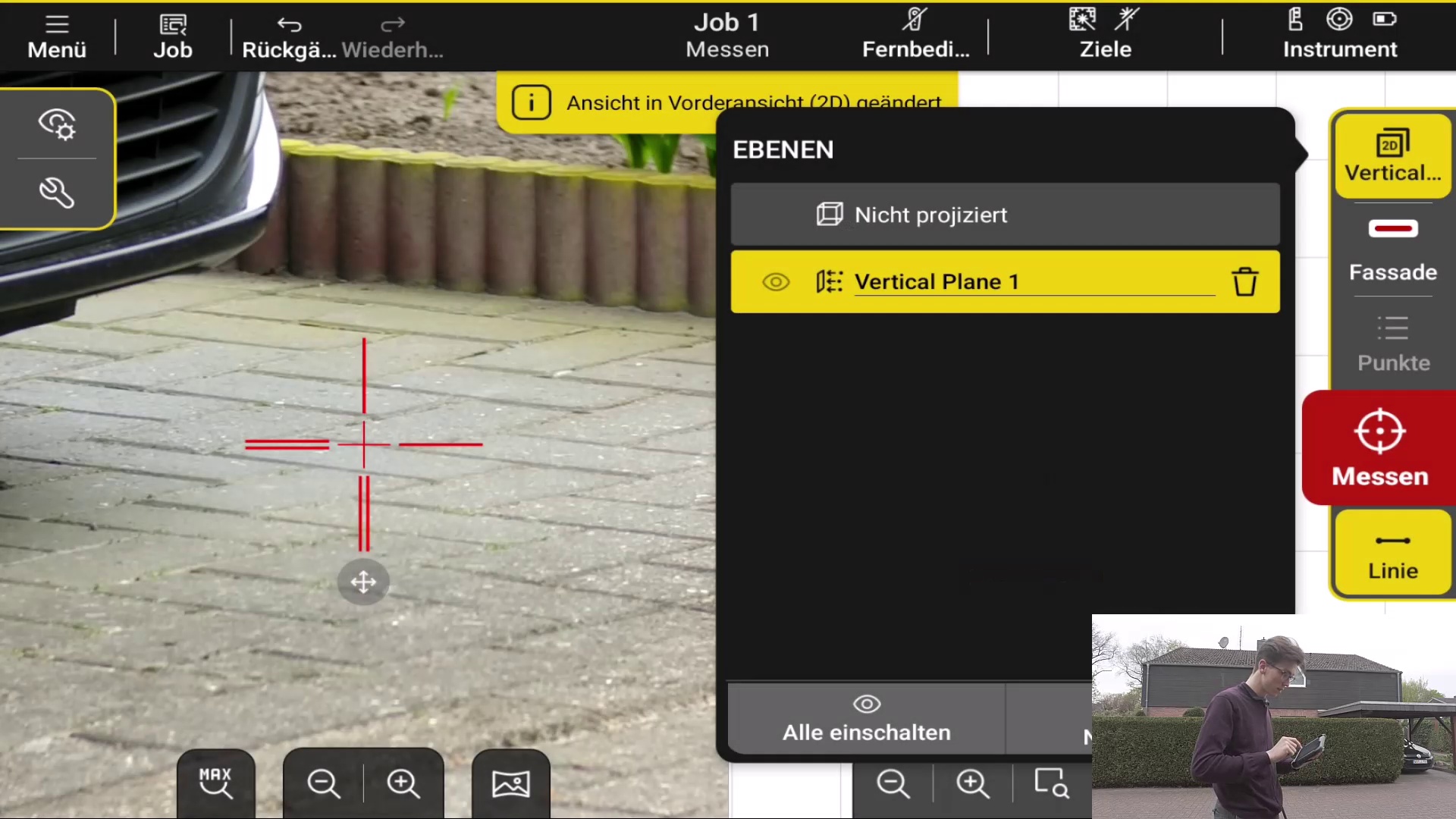

Wechsel die Ebene auf nicht projiziert und dann in die 3D Zeichnung.

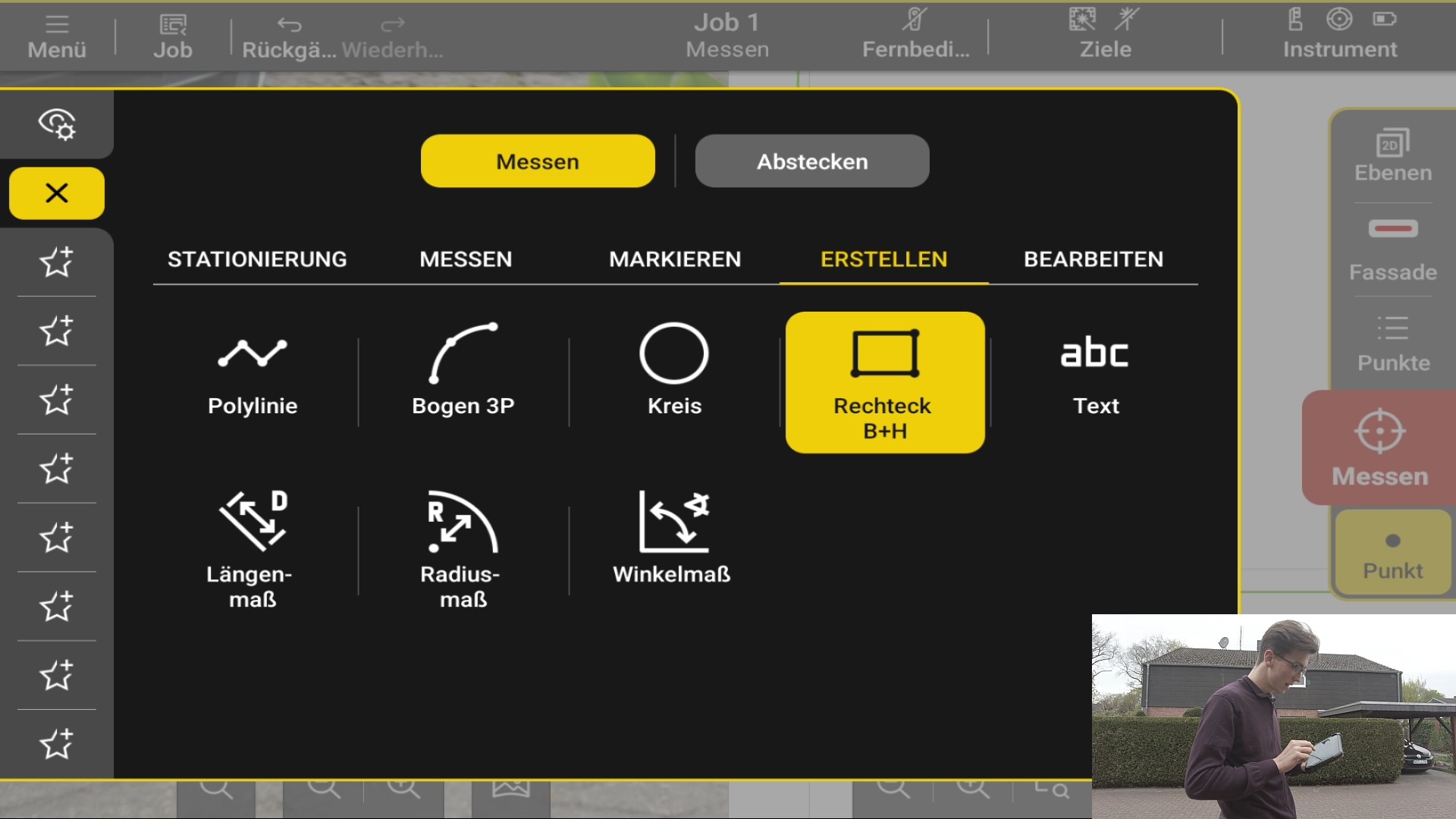

Klicke auf den Schlüssel und wähle Erstellen.

Wähle Rechteck.

Tippe den linken und rechten Punkt an.

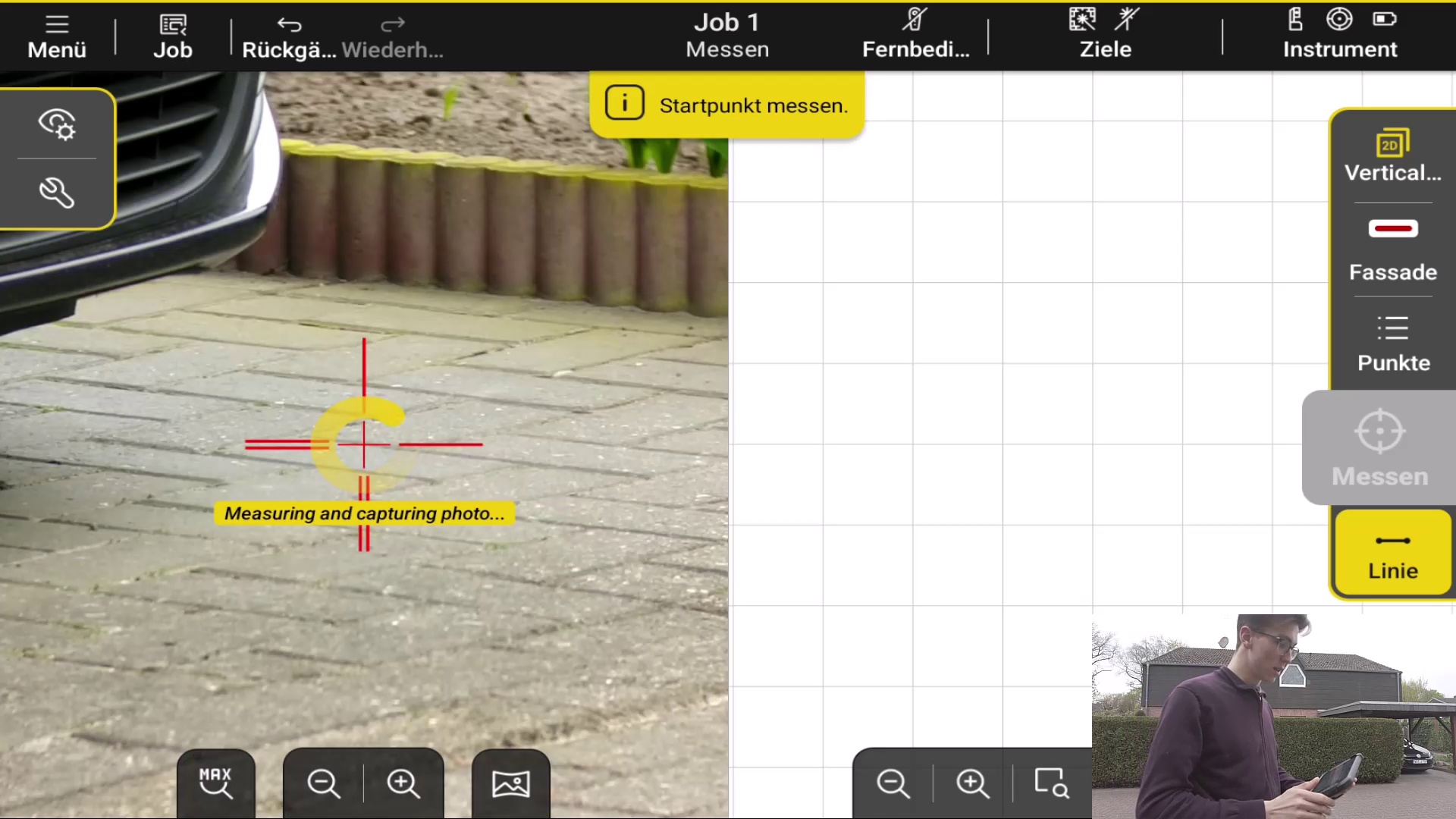

Setze anschließend den Messpunkt am Boden.

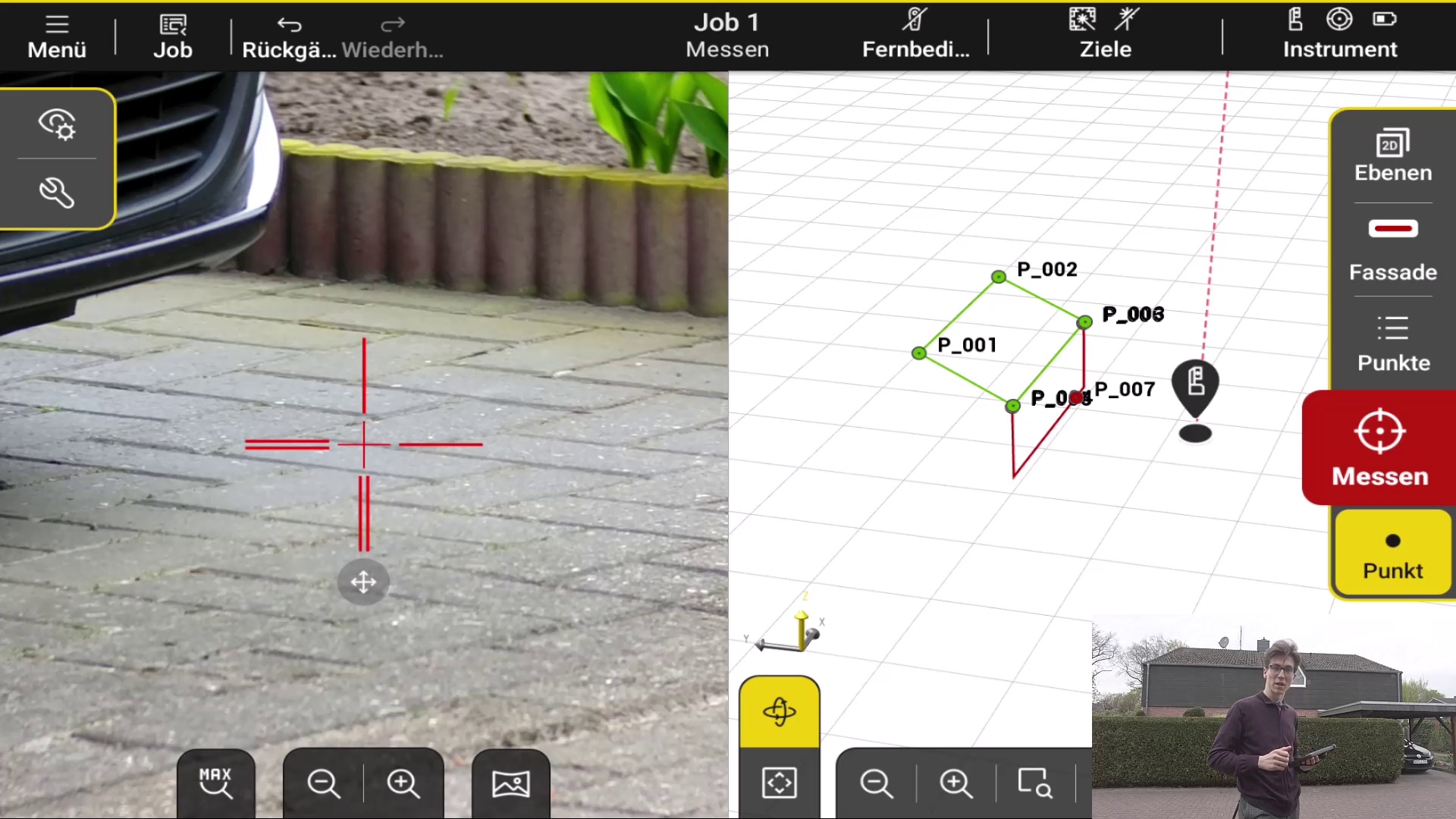

Fertig!

Dafür gehen Sie bitte auf Projekt und dann auf Quick Start, und wählen Sie 3D Zeichnung aus.
Die Ebene 0 benennen wir jetzt in Dach um und färben sie grün.

Jetzt gehen Sie die Ecken Ihres Daches ab. (Es könnte sein, dass es nicht ganz genau gelingt, die Ecken zu treffen.)

Nun verbinden wir mit der Polylinenfunktion alle Punkte oder zeichnen von Anfang an polygonal.

Jetzt machen wir die Fassade rot.

Begeben Sie sich an den Rand der Fassade, sowohl links als auch rechts.

Nun legen wir eine neue vertikale Ebene an.

Jetzt legen Sie die Ebene mit unseren Fassadenmesspunkten fest und bleiben in der Ebene

Anschließend setzen Sie den Höhenmesspunkt auf den Boden, denn so tief ist die Fassade.

Wechseln Sie einmal die Ebene auf nicht projiziert, in die 3D Zeichnung.

Klicken Sie erneut auf den Schlüssel, dann gehen wir auf erstellen und Rechteck,

Tippen Sie nun den linken sowie den rechten Punkt an.

Und anschließend den Messpunkt am Boden.

Fertig!
