Immer wieder erreicht uns die Anfrage - Worin besteht der Unterschied zwischen der Matterport Pro2 und dem Leica BLK360?
Matterport Pro2 Pro und Leica BLK360 sind grundsätzlich Team Player, die sich gut gegenseitig ergänzen.
Um die Antwort nicht zu technisch ausfallen zu lassen, hier die Unterschiede in Kurzform.
Beachten Sie auch, dass es zum Zeitpunkt dieses Vergleiches noch nicht die Matterport Pro3 gab. Diese kompensiert viele der Schwächen der MP2.

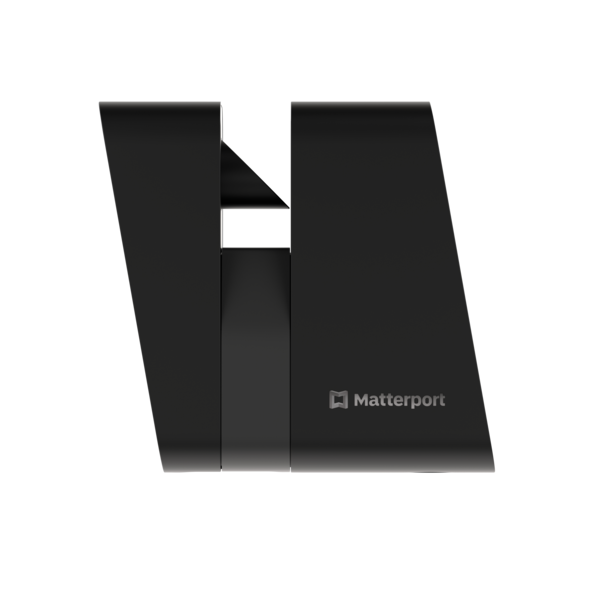

Matterport Pro2 3D - 3D-Kamera mit integrierter Distanzmessung
Die Matterport Kamera erstellt erstellt in 20 Sekunden ein hochauflösendes 5 fach HDR Panorama Foto und kombiniert diese Aufnahme mit 3D-Messungen bis zu einer Entfernung von 4,5 Meter.
Da die Distanzmessung über einen Infrarot Sensor und eine entsprechende Infrarot Kamera realisiert wird, ist die Distanzmessung bei direkter Sonneneinstrahlung oft nicht nutzbar bzw. entstehen fehlen hier Bereiche. In diesem Beispiel hier erkennen Sie das an der fehlenden Fassade im Außenbereich des Objektes.
oben - Fassade aus Matterport Aufnahmen
unten- Fassade aus BLK360 Aufnahmen
Leica BLK360 Laserscanner - Laserscanner mit Panorama Kamera
Eine Aufnahme mit dem BLK360 dauert in Kombination mit der Einfangen App zwischen 2:45-4:30 Minuten. Der Leica BLK360 verfügt über einen professionellen Laser Distanz Sensor und kann Objekte bis zu 60 Meter erfassen. Leider werden diese 60 Meter in der aktuellen App noch nicht genutzt. Aktuell beobachten wir, dass die Messungen bei 18-20 Meter abgeschnitten werden.
Dieser Distanz Sensor ist unempfindlich gegenüber direkter Sonneneinstrahlung.
Gerade für Aufnahmen im Außenbereich und bei größeren Räumen/Hallen im Innenbereich, ergänzt der BLK360 die Matterport Pro2 ideal. Zusätzlich lassen sich beispielsweise die Rohdaten vom BLK360 mit PinPoint in der vollen Auflösung und Datendichte nutzen.
Beispiel Matterport Panorama Tour
Wenn Sie auf die Tour klicken, öffnet sich jede Tour in einem neuem Tab, damit Sie es direkt vergleichen können.
142 Aufnahmen, davon 37 Scans im Außenbereich,
die Aufnahmen im Außenbereich erfolgten nachdem die Sonne tief stand
Beispiel Leica BLK360 Panorama Tour
105 Aufnahmen, davon 17 im Außenbereich aufgenommen ohne Berücksichtigung direkter Sonneneinstrahlung da unproblematisch.
Automatisch registrierte Punktwolke aus dem Matterpak
In diesem Beispiel haben wir die erfassten Daten ganz einfach in unsere Cloud hochgeladen und ca. 24 Stunden gewartet, bis die Berechnung der Daten fertig ist. Für ca. 40€ lässt sich dann das sogenannte Matterpak herunter laden. Diese beinhaltet zumeinen die XYZ-Punktwolke.
XYZ-Punktwolke der Matterport Kamera
Schon auf den ersten Blick können Sie erkennen, dass die Fassade nur im unteren Bereich der Fassade erfasst wurde. In der Dollhouse Ansicht "scheinen" die inneren Wände nach außen durch. Auch lassen sich Messfehler an Fenstern und z.B. an schmalen Türzargen erkennen. Ecken werden leicht abgerundet abgebildet.
Wenn es aber darum geht, den Innebereich sowie die wesentliche Maße einer Bestandsaufnahme zu ermitteln, liefert die Matterport ziemlich beeindruckende Ergebnisse in kürzester Zeit. Dieses Objekt wurde beispielsweise in 142 Standorte x 20 Sekunden erfasst. In Summe waren das mit Kaffee trinken und auf Odin (der Hund) aufpassen eine gute Stunde.
Die XYZ Punktwolke können Sie beispielsweise in ReCap oder in PinPoint direkt verarbeiten.
Matterport MP2 XYZ-Punktwolke herunter laden
XYZ-Punktwolke des Leica BLK360
Beim BLK360 wurde die Traufhöhe vollständig erfasst. Hier kann der BLK360 seine höhere Reichweite ausspielen. Durch die höhere Reichweite können die Abstände zwischen den Scans vergrößert werden. Dadurch reduziert sich die Anzahl der Scans in Summe entsprechend. Insbesondere bei größeren Hallen bzw. Veranstaltungsräumen ist der BLK360 zu empfehlen.
Jedoch muss man auch erheblich mehr Zeit einplanen. Eine Aufnahme ohne HDR benötigt ca. 2:45min, also 8 mal so lange wie eine Matterport Aufnahme. Nun verstehen Sie sicher auch, warum wir die Kombination beider Systeme empfehlen. Odin ist nach 1 Stunde stiften gegangen. Es war einfach zu langweilig ;-).
Leica BLK360 XYZ-Punktwolke herunter laden
DXF-Punktwolken Schnitt oder direktes Messen in PinPoint
Die meisten Planer kritisieren den Matterport Grundriss, welcher bei Matterport bestellt werden kann. Hier muss man ganz klar sagen, die durch Matterport erstellten Grundrisse wurden für die amerikanische Immobilien Vermarktung entwickelt. Es geht hierbei darum, dass sich ein potentieller Interssent einen Überblick über den Grundriss verschaffen kann.
Für alle die planerischer mit den Daten arbeiten möchten empfehlen wir die XYZ-Punktwolke direkt oder aber über PinPoint direkt Grundriss bzw. Gebäudeschnitte zu erstellen. Die folgenden beiden Punktwolken Schnitte wurden mit 3 Mausklicks in PinPoint erstellt und sind in fast jedem CAD System weiter verarbeitbar.

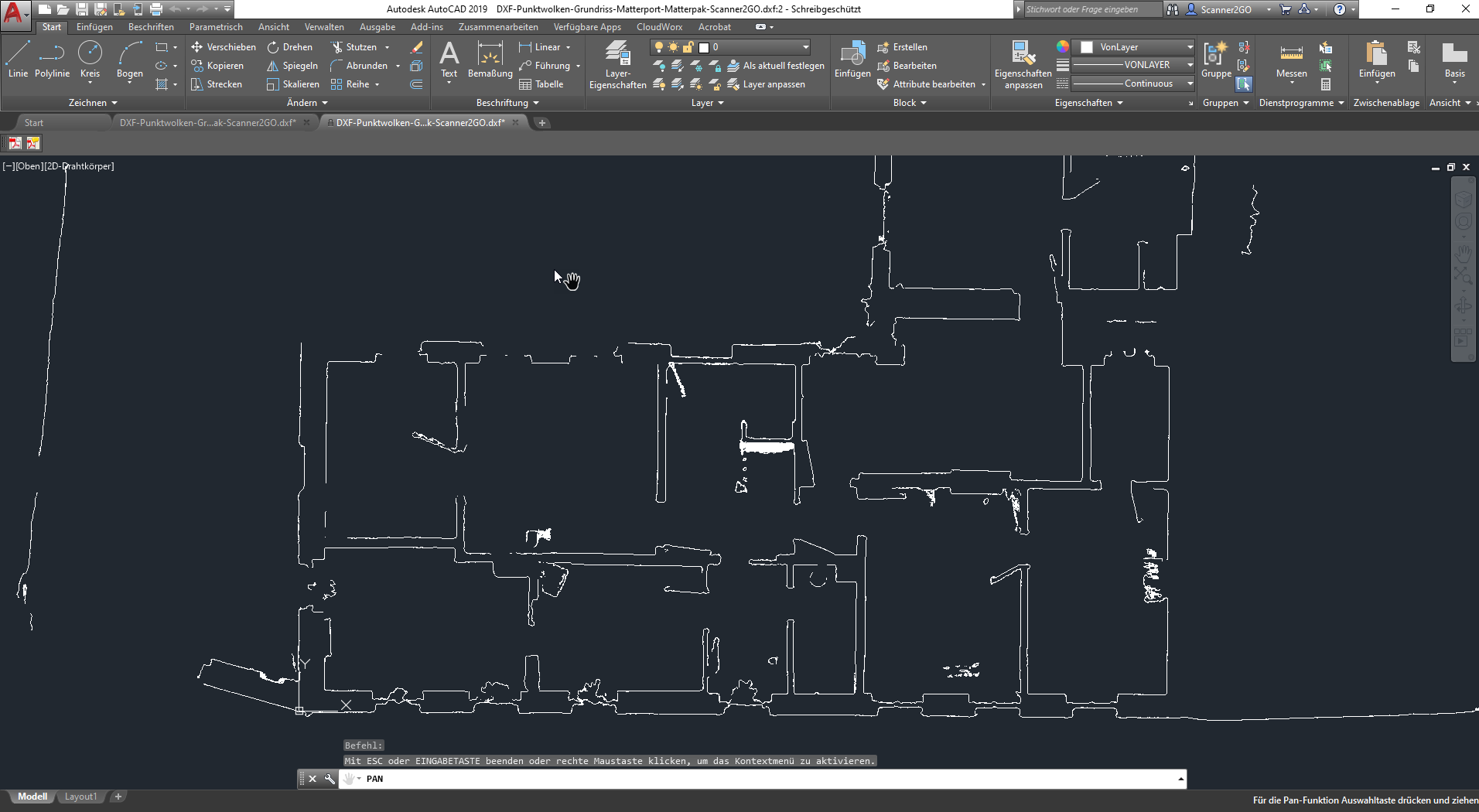

Besonderheiten Matterport Punktwolkenschnitt
Grundsätzlich kann man in der Punktwolke die Grundgeometrien des Objektes erkennen. Man sieht aber auch, wo durch fehlende Messdaten Geometrien fehlen. In der Regel stolpern die Kunden auch über die abgerundeten Ecken. Hier gilt der Hinweis: Linien über die langen Flächen nachzeichnen und dann miteinander verschneiden. Auch Laserscanner Punktwolken Top Laserscanner modelliert man nicht über die Ecken.
Filigrane Objekte lassen sich aus der Matterport Punktwolke nur bedingt ableiten. Werfen Sie mal einen Blick auf ein Türblatt. Hier lässt sich lediglich der Anschlag erkennen. Die Dimensionen des Türblatt selbst können nicht abgeleitet werden.
Beispiel DXF Matterport Pro 2 herunter laden
Besonderheiten Leica BLK360 Punktwolkenschnitt
Die Punktwolke des BLK360 ist homogener, weil einfach mehr Messdaten vorhanden sind. Rein fachlich gesehen, ist die Punktwolke vom BLK360 noch viel viel dichter. Die Details würden hier aber den Rahmen sprengen., als dass was man aus dem Matterpak herunter läd. Die Matterport App bzw. der Cloud Dienst reduziert dei Daten sehr stark um das Datenmanagement kontrollieren zu können. Denoch erkennt man schnell, dass der DXF Grundriss eine super Start für eine einfache Planung ist.
Neben der Cloud Punktwolke können Sie die orginal Messdaten auch direkt vom BLK360 herunter laden. Wie das im Detail funktioniert und was zu beachten ist, erläutern wir Ihnen gerne.
Beispiel DXF Leica BLK360 herunter laden
Sonneneinstrahlung
Da direkte Sonnen Einstrahlung das Messsignal der Matterport Kamera absorbieren kann, möchten wir hier die Auswirkungen verdeutlichen. Die Probleme lassen sich oft durch gezieltes Scannen am Vor bzw. Nachmittag vermeiden. Alternativ kann man auch bei bewölktem Himmel scannen. Hier geht aber probieren geht über studieren, da sich der Infrarot-Anteil der Lichtverhältnisse schwer abschätzen lässt.
Beispiel Fassade Messung Matterport und BLK360
Wie man erkennen kann, war der obere Teil der Fassade während der Aufnahme in direktem Sonnenlicht. Entsprechend konnte die Matterport Kamera hier auch keine Messdaten/Punktwolke erzeugen.
Führt man nun eine Strecken Messung durch, kann es passieren, dass die Messung nicht auf der Fassaden Oberfläche beginnt, sondern auf der inneren Mauerwand. Entsprechend wird hier auch ein falscher Messwert abgegriffen. Überprüfen Sie also stehts Ihre Messungen sinnvoll oder messen gleich im CAD bzw. in PinPoint.
Im zweiten Teil sehen Sie die gleiche Messung auf Basis der Messdaten des BLK360. Da Sonnenlicht keinen Effekt auf die Messungen hat, kann hier auch auf der Fassade gemessen werden.
Unsere Empfehlung lautet deshalb, kombinieren Sie Matterport Pro2 und BLK360 sinnvoll miteinander. Dadurch können Sie die Stärken beider System in einem Matterport Modell nutzen.
Fazit: Kombinieren Sie beide Systeme und nutzen Sie die jeweiligen Stärken für Ihre Bestandsaufnahme. Damit Sie die Unterschiede im Detail betrachten können, möchten wir hier auf unseren Beitrag:
Vergleich Matterport Pro2 3D und Leica BLK360 hinweisen. Wie immer unser Rat: Testen Sie doch ganz einfach beide Systeme bei Scanner2GO.
Entdecken Sie jetzt die neue Matterport Pro 3 Kamera
Als deutsche Matterport Vertragshändler informieren, beraten und unterstützen wir Sei gerne beim Einstieg rund um das Thema Matterport. Nutzen Sie die folgenden Links oder senden uns eine E-Mail bzw. rufen uns direkt an.
Buchen Sie hier Ihren Matterport Cloud Account, damit Sie auch unseren Support nutzen können.
Entdecken Sie auch unseren Matterport Schnupperkurs inkl. Live Beratung
Besuchen Sie unsere Matterport in der Praxis Workshop oder lassen sich
Matterport Support E-Mail Adresse: support@scanner2go.de
Hotline: Nord: +49 (0) 3920 986 9000 oder Süd: +49 (0) 89 628 24 102
WhatsApp: +49 (0) 170 20 29 29 2
