Im Folgenden soll die Handhabe der Grundrissfunktion in der Leica Field App erklärt werden. Das Beispiel, an welchem die einzelnen Schritte aufzeigt werden sollen, liegt fertig gescannt und ausreichend verknüpft vor. (FAQ's Field App)
Sie befinden sich im Reiter [Map], was dem Arbeitsbereich entspricht, in welchem die App ein Projekt startet.

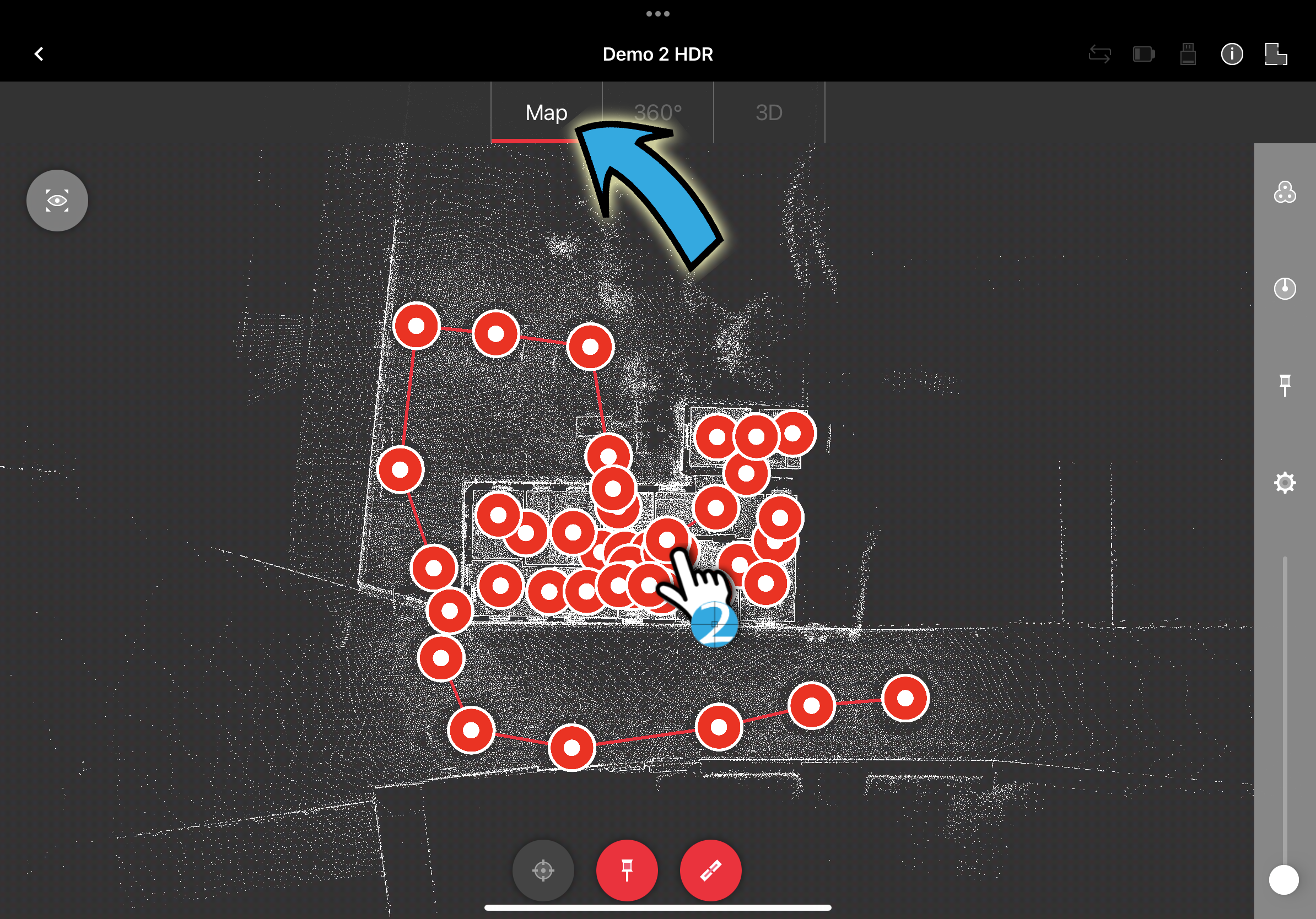

Abbildung 1: vollständiges Scanprojekt in der Cyclone Field 360 App
Um nun mit der Quickplan-Funktion einen Grundriss zu erstellen, wählen Sie als erstes die Scandaten an. Die farbliche Darstellung dieser sollte von rot nach blau wechseln.
In der rechten oberen Ecke finden Sie ein Grundriss Symbol. Wenn Sie darauf klicken sollte am linken Bildschirmrand ein Folgepfeil [>>] erscheinen.

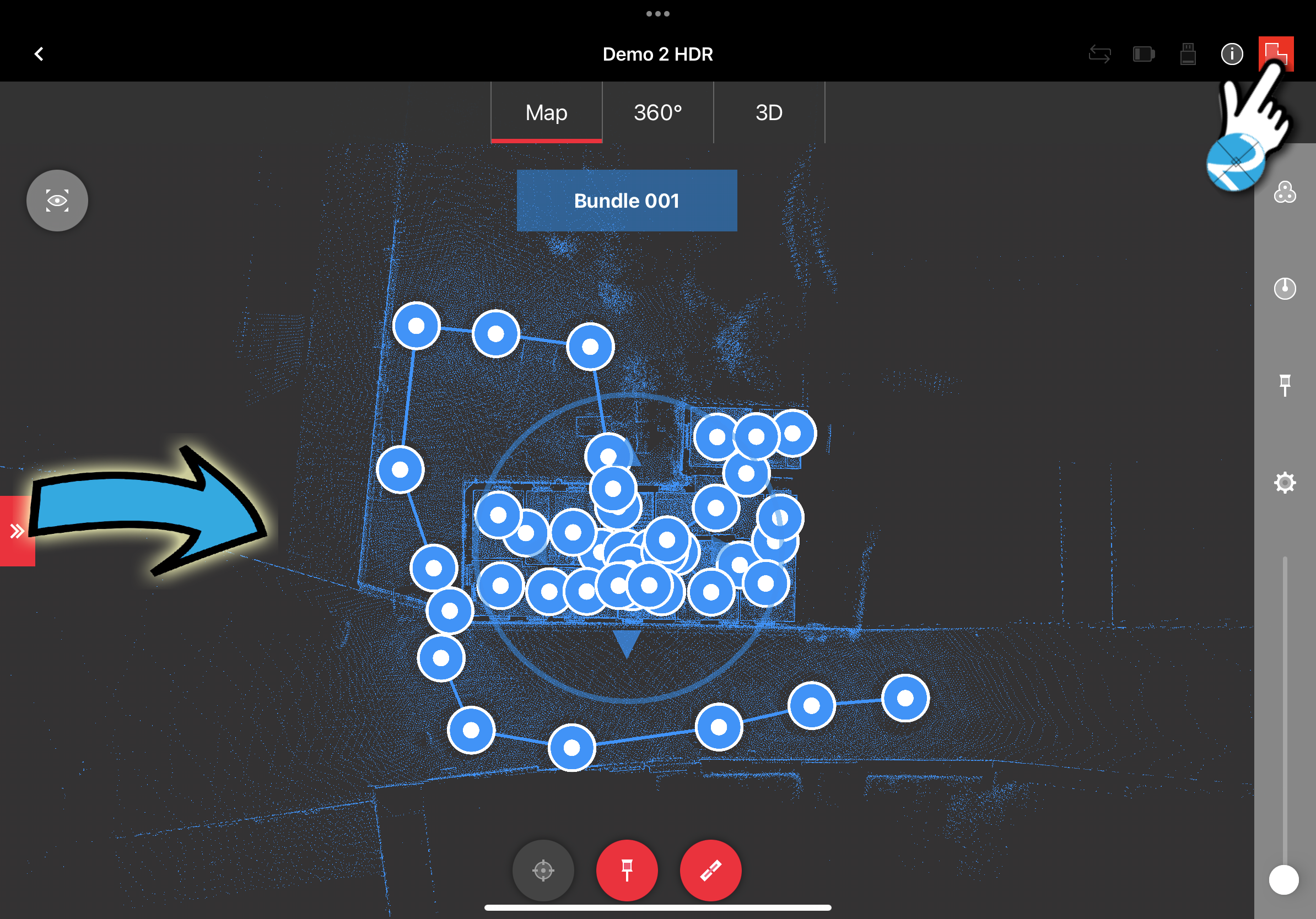

Abbildung 2: markierte Standorte, aktives Grundriss-Symbol und Folgepfeil
Klicken Sie nun auf diesen Pfeil oder ziehen Sie ihn über die markierten Standorte. (FAQs)
Die Quickfunktion startet, so dass der Scanbereich rot umrandet ist und am rechten Bildschirmrand die Quickplan-Menüleiste erscheint.
Am unteren Rand des Arbeitsbereiches finden Sie nun einen Button zum Erstellen und zur späteren Bearbeitung der Grundrisse.
Abbildung 3: aktive Quickplan Funktion, mit Klick auf den Bearbeiten-Button am unteren Rand
Wenn Sie jetzt auf diesen Button klicken, wechselt die Darstellung in eine Schnittansicht. Am rechten Rand ändert sich wiederum die Menüleiste, so dass Grundriss-Einstellungen vorgenommen werden können.
Als erstes sollte man hier die gewünschte Schnitthöhe mit dem Schieberegler [+/-] am rechten Rand einstellen.

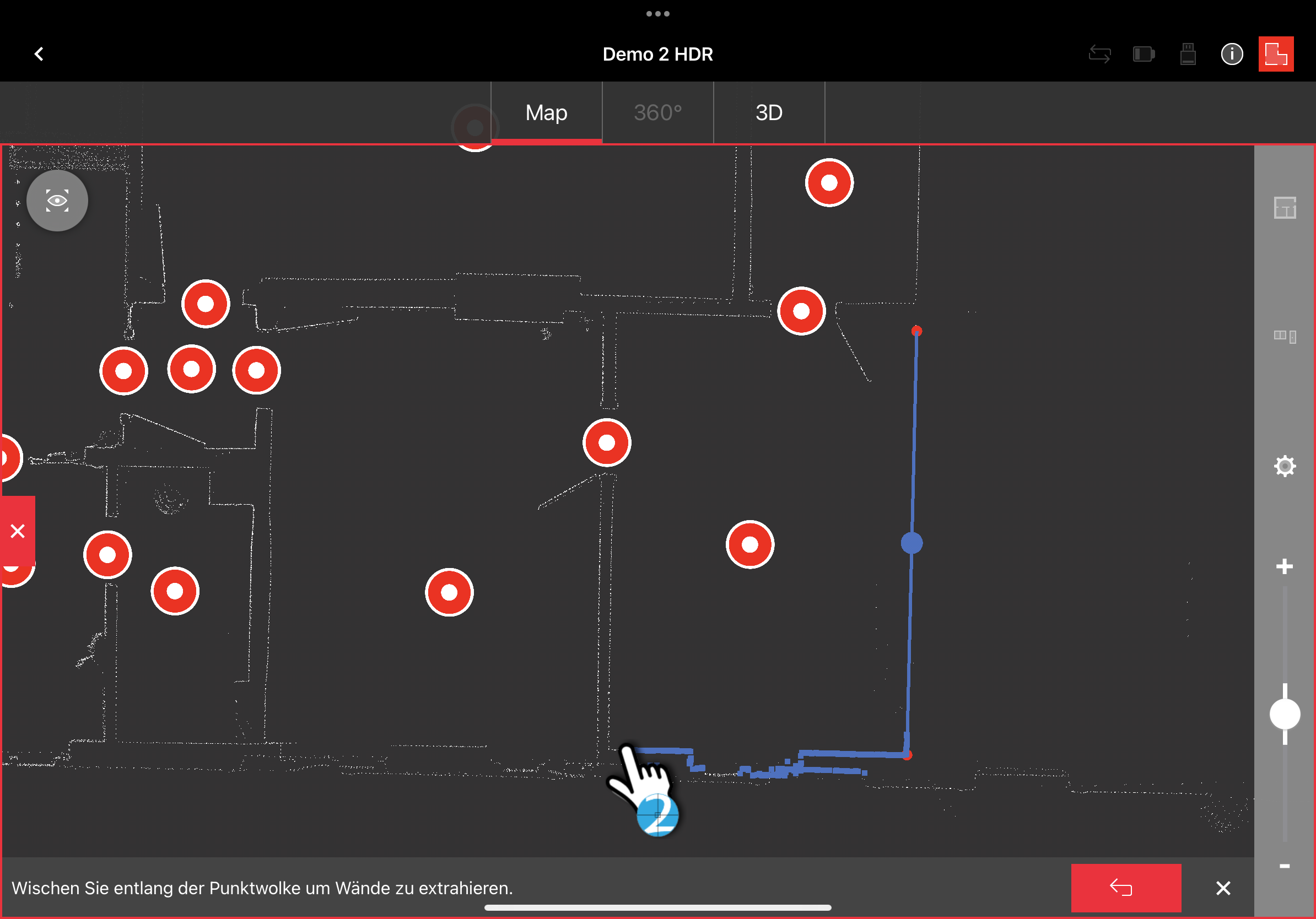

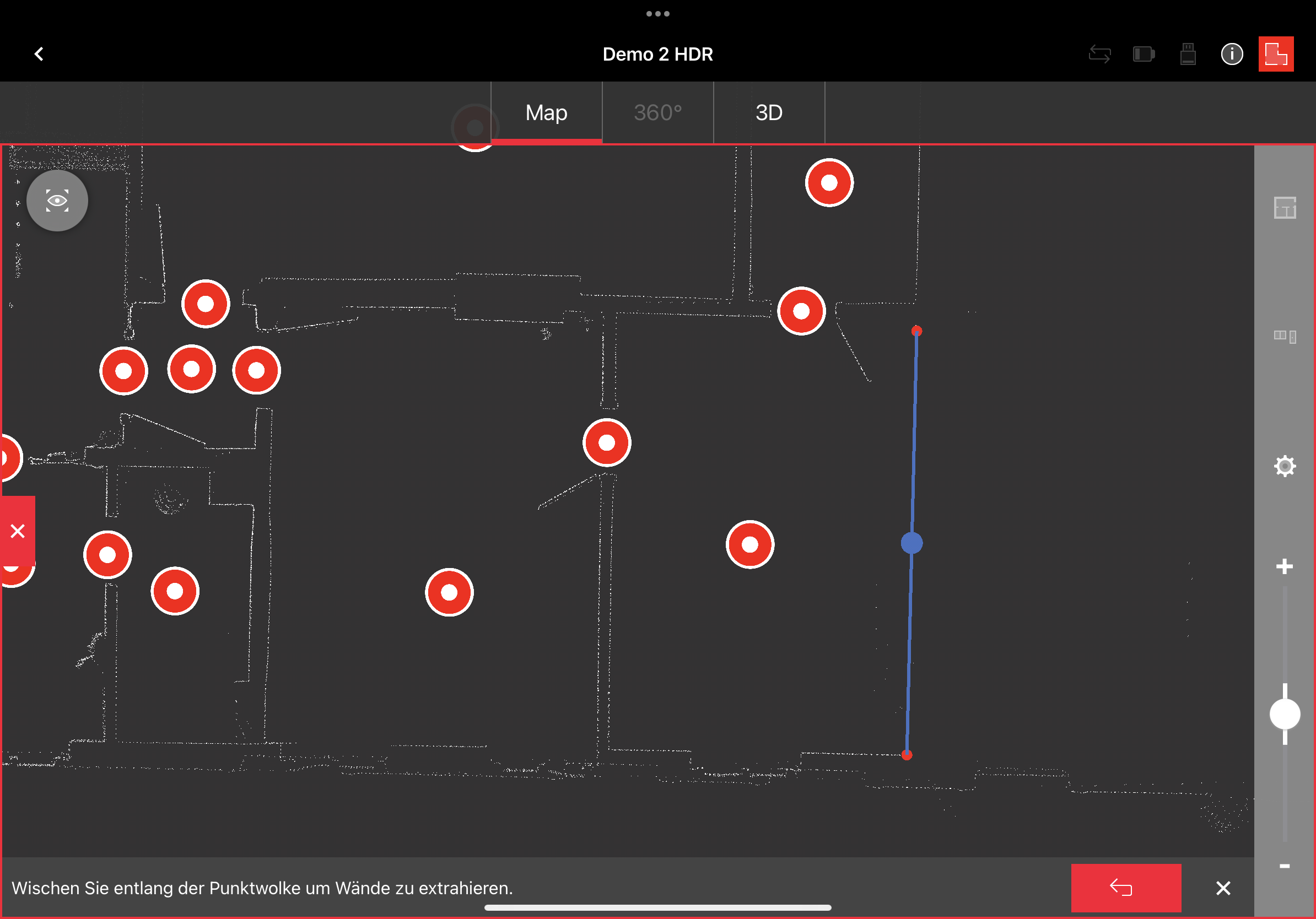

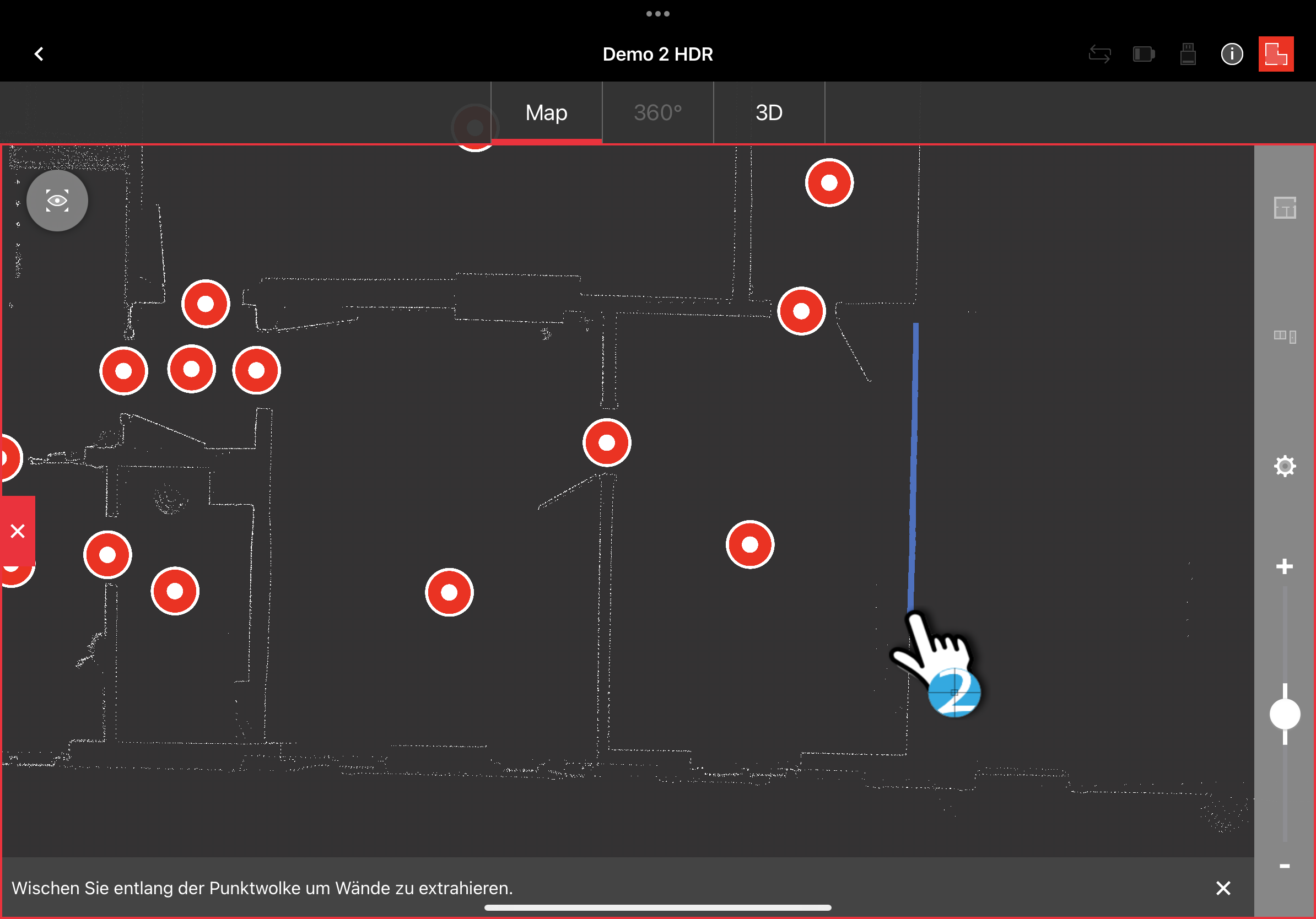

Beginnen Sie dann mit dem Finger entlang der Punktwolke zu wischen, um Wände zu extrahieren. Tun Sie dies langsam und Schrittweise. Versuchen Sie nicht den gesamten Grundriss mit einem Wischvorgang zu erfassen. Hier gilt es Ruhe zu bewahren und die Punkte der Raumwände Stückweise, wiederholt wenn nötig mit dem Finger, nach zu ziehen.
a)
b)
c)
d)
Benutzen Sie den [Zurück-Button], um Fehlerhaft erfasste Linien zu löschen. Oder klicken sie auf die vorletzten (größer dargestellten Punkte auf der blauen Wandlinie um diese bis dahin zu verkürzen.

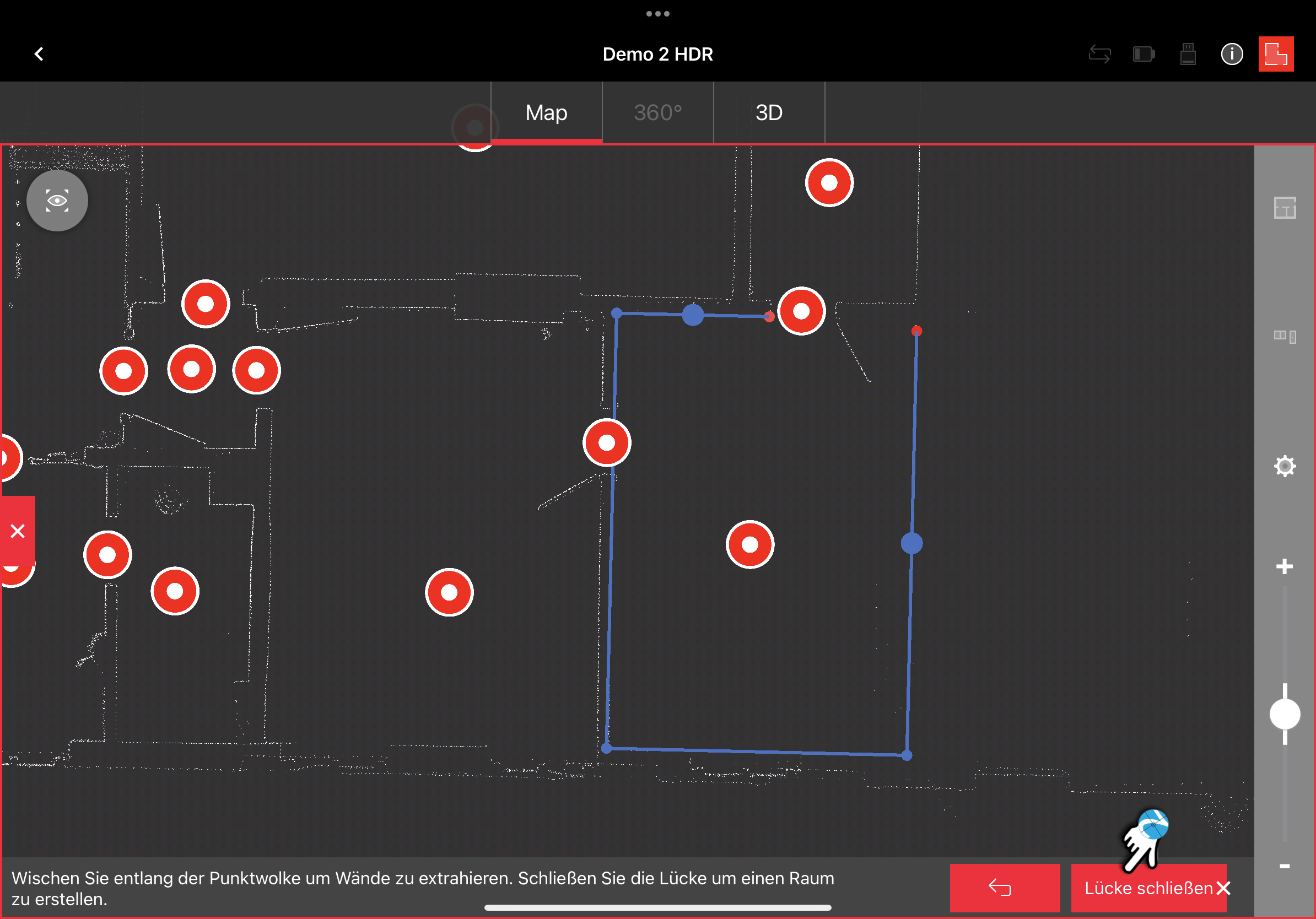

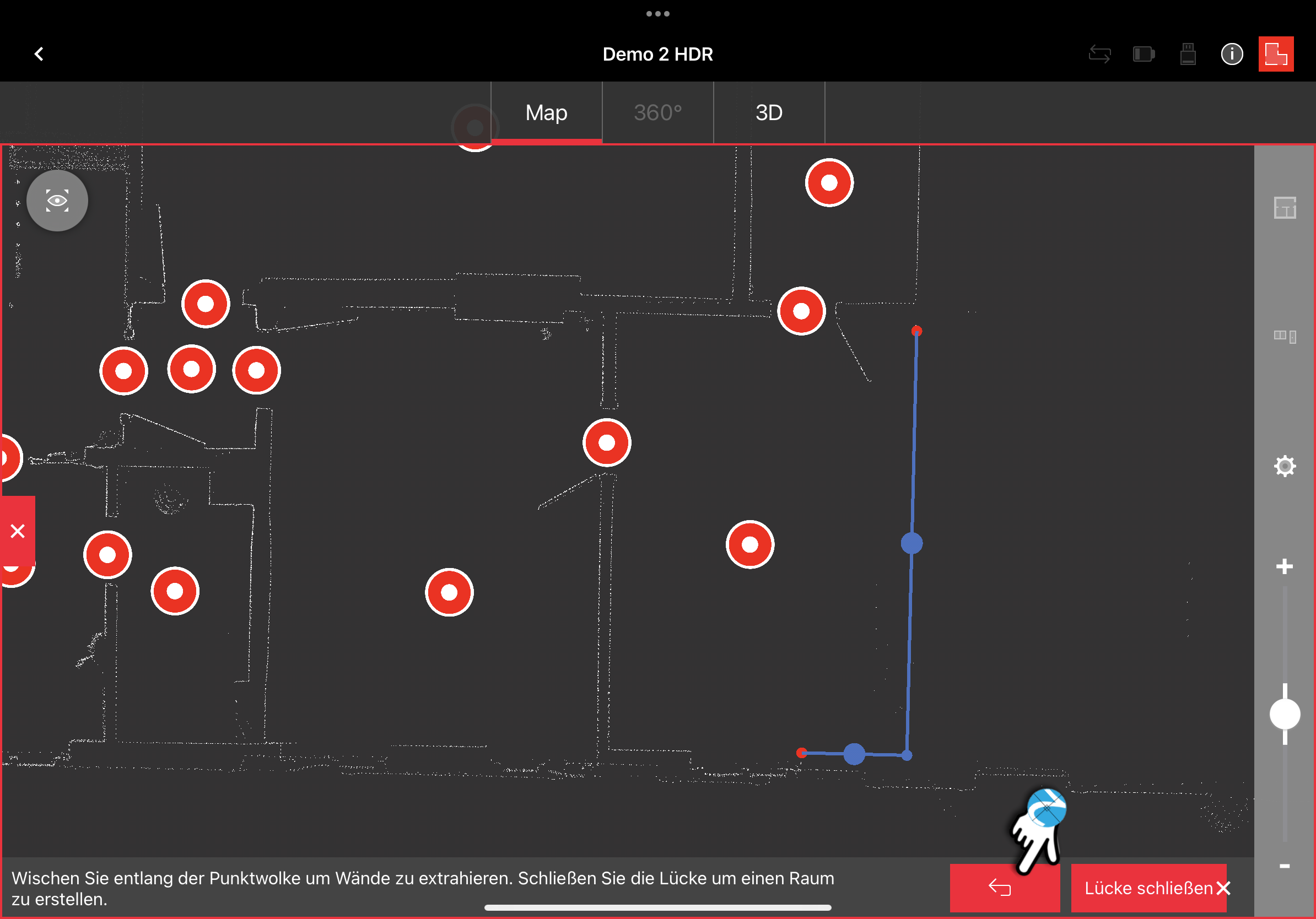

Ist die Erfassung des Raumes fortgeschritten erscheint die Schaltfläche [Lücken schließen] um den Raum abzuschließen.
e)
Abbildung 4: a - c) Schrittweises erfassen der Wände; d) zurück Button e) der Button [Lücken schließen];
Verwenden Sie den Button [Lücken schließen], um den Raum vollständig zu erfassen.
a)

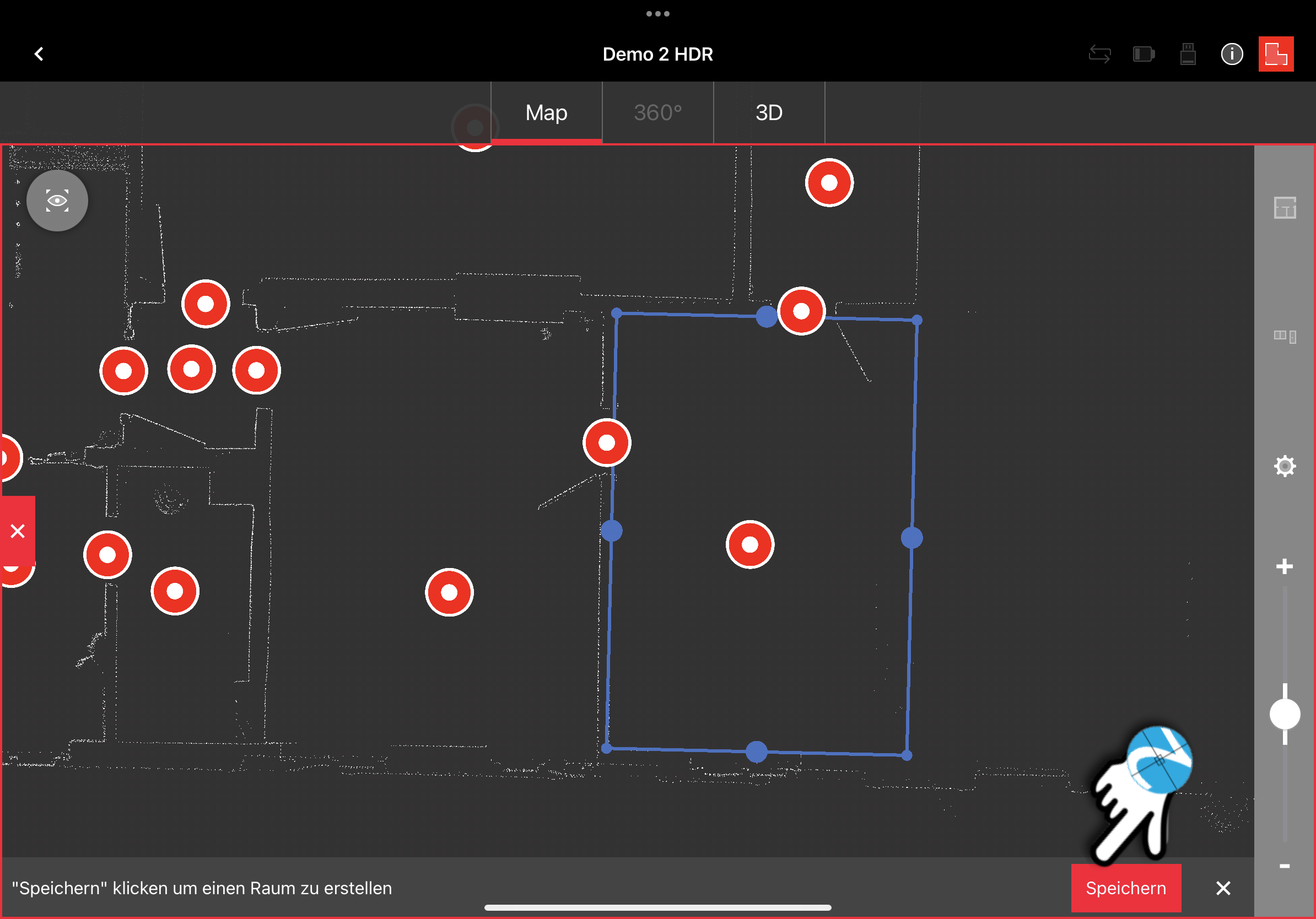

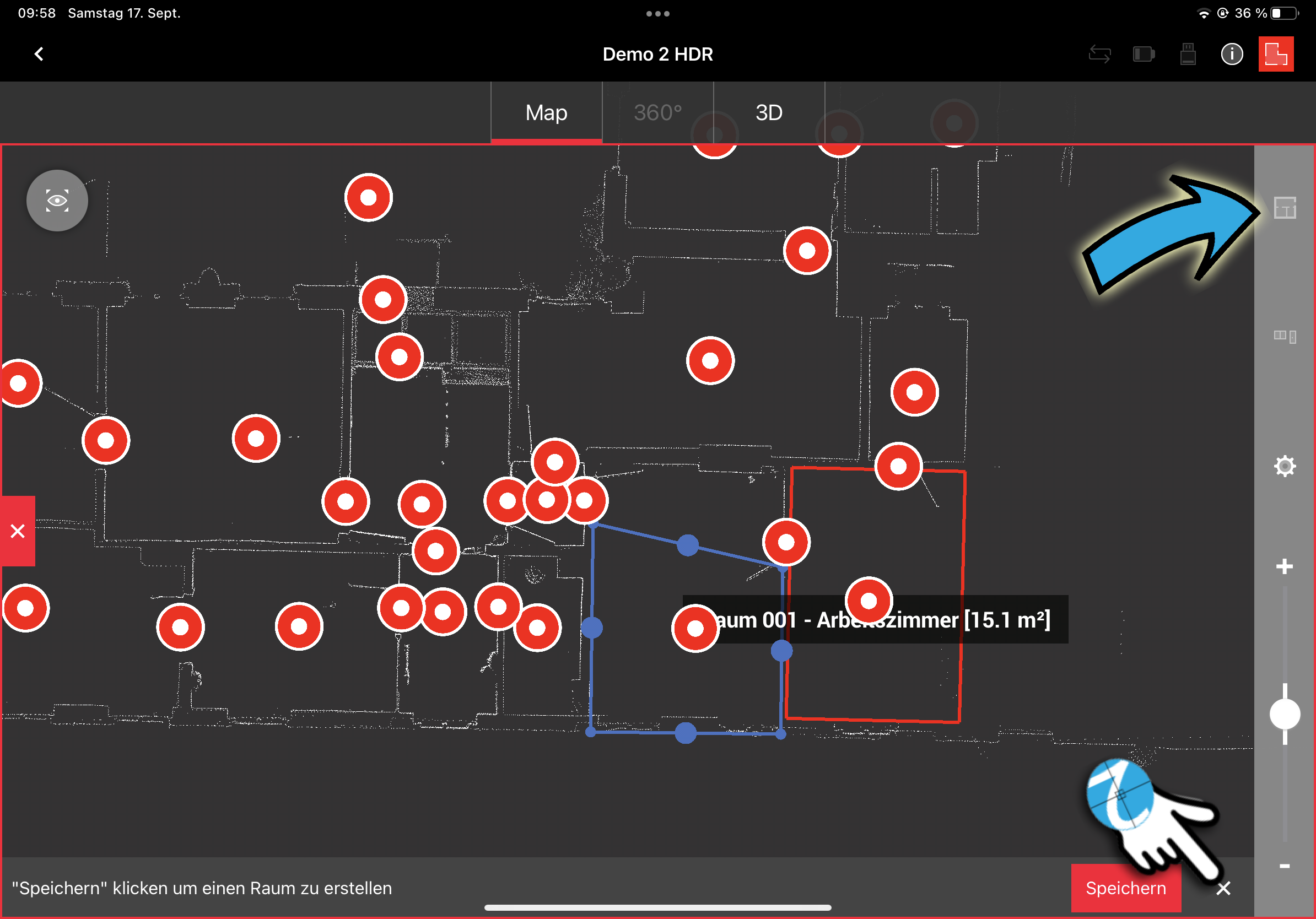

Abbildung 5: Speicher-Button unten rechts

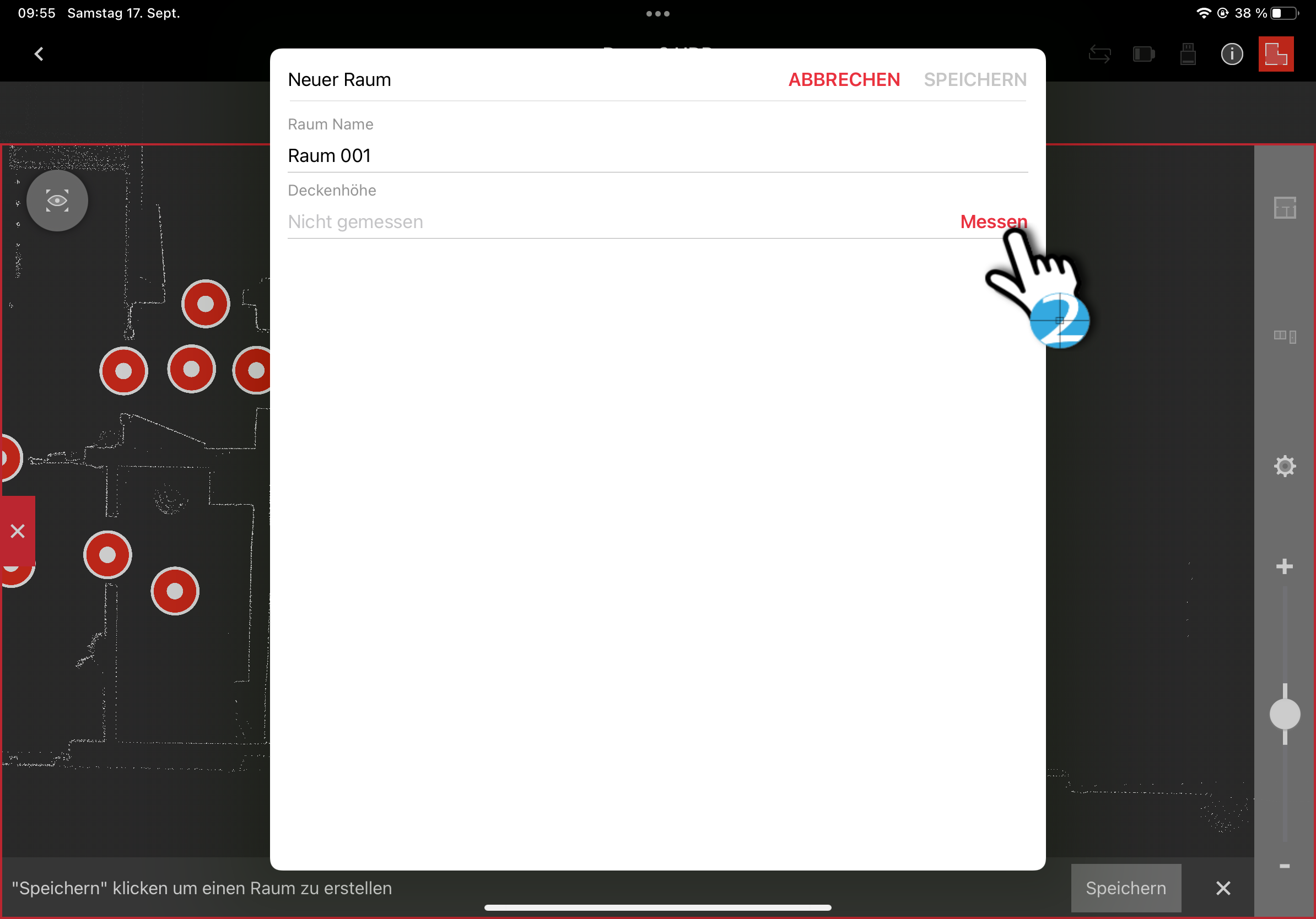

Im Dialogfenster zum Abspeichern, können Sie den Raum eine Bezeichnung geben. Klicken sie auf den Button [Messen], um die Raumhöhe zu ermitteln.
a)
b)

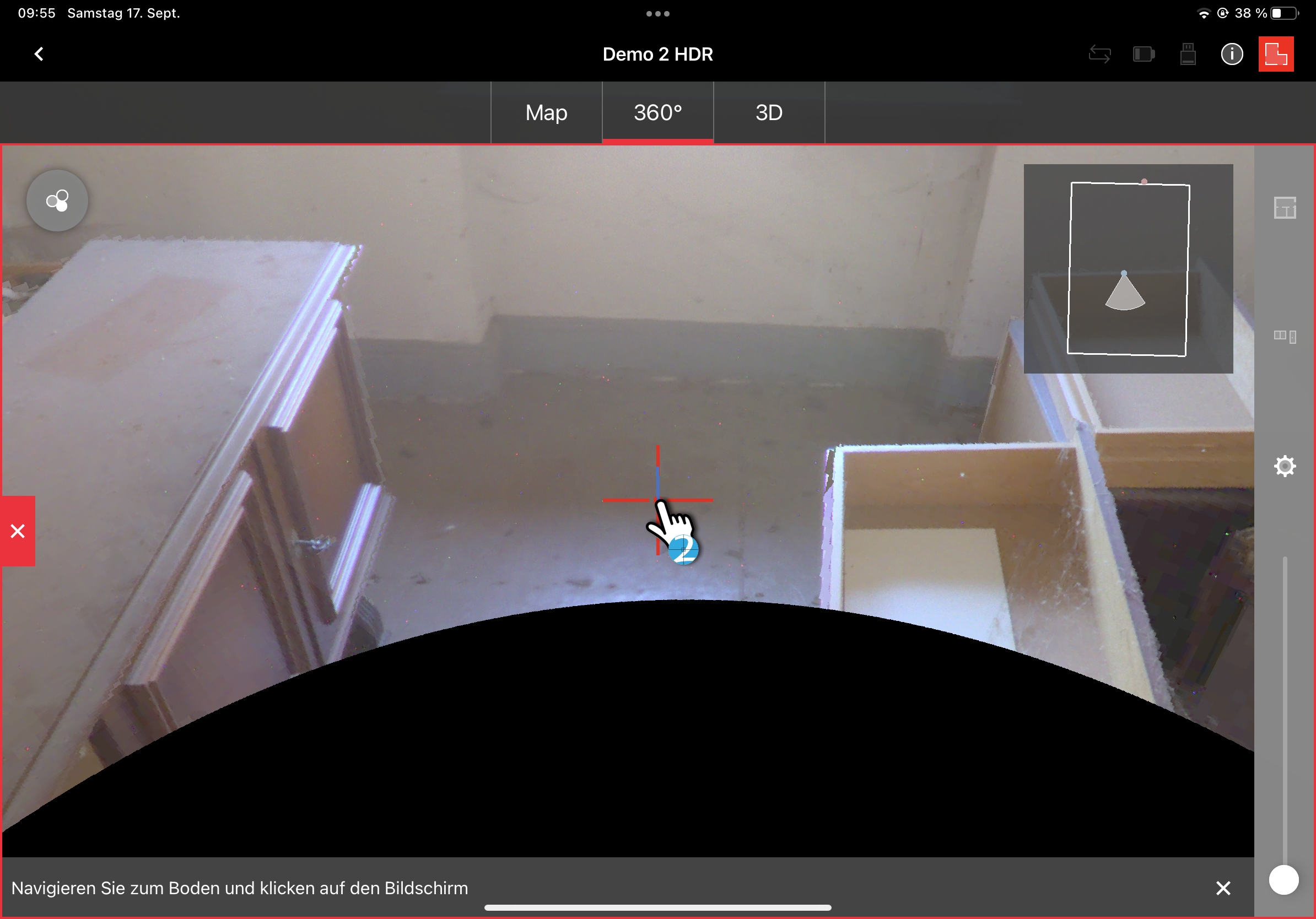

Klicken sie auf den Boden eines Scan-Standortes um den Startpunkt der Messung zu setzen.
c)

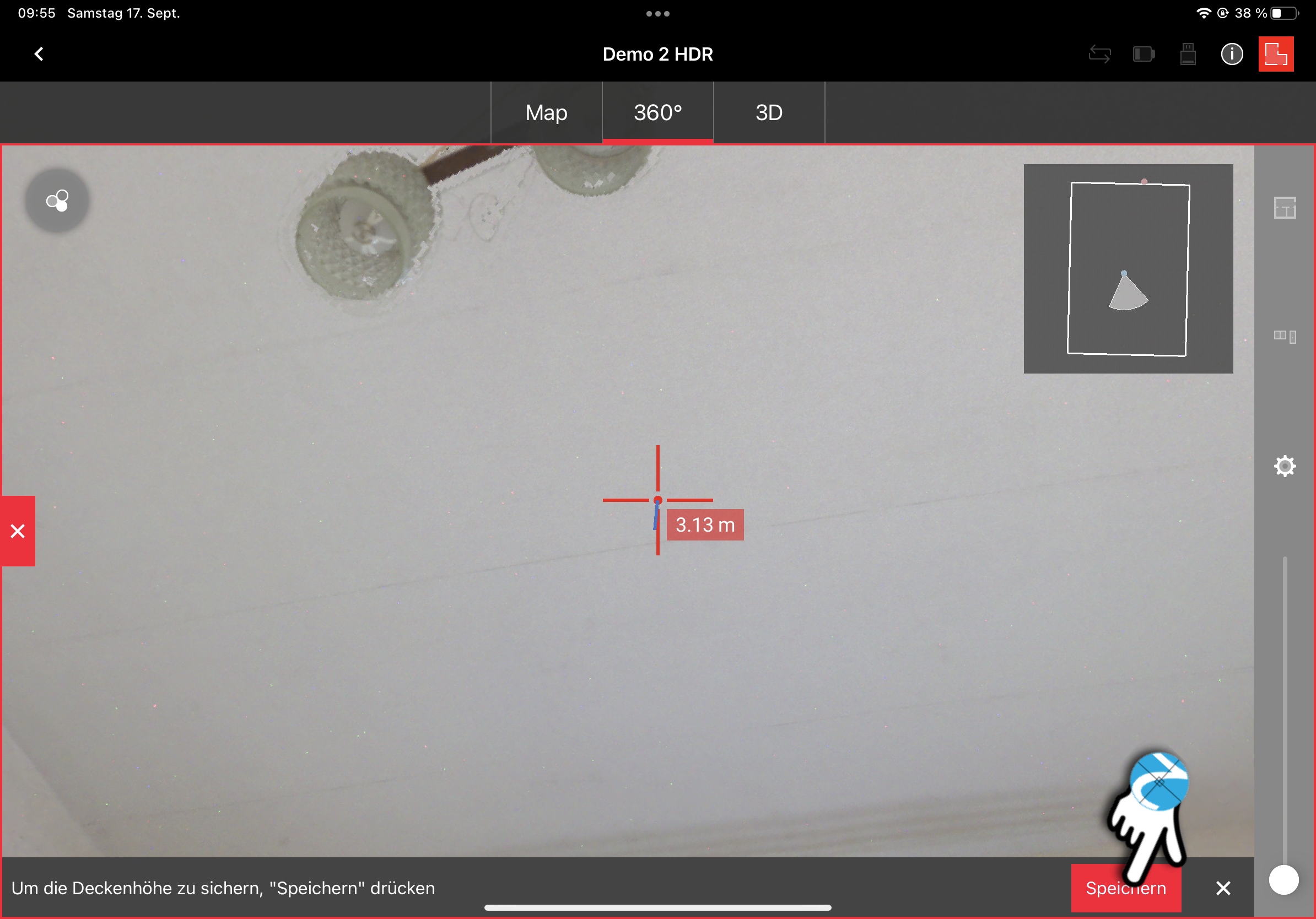

Klicken sie an die Decke des gleichen Raumes in dem Sie den Boden selektiert haben, um die Messung abzuschließen.
Um dem Raum eine Bezeichnung zu geben klicken Sie in die Zeile [Raum Name]
d)
Abbildung 6: a - d) Abspeichern des Raumes

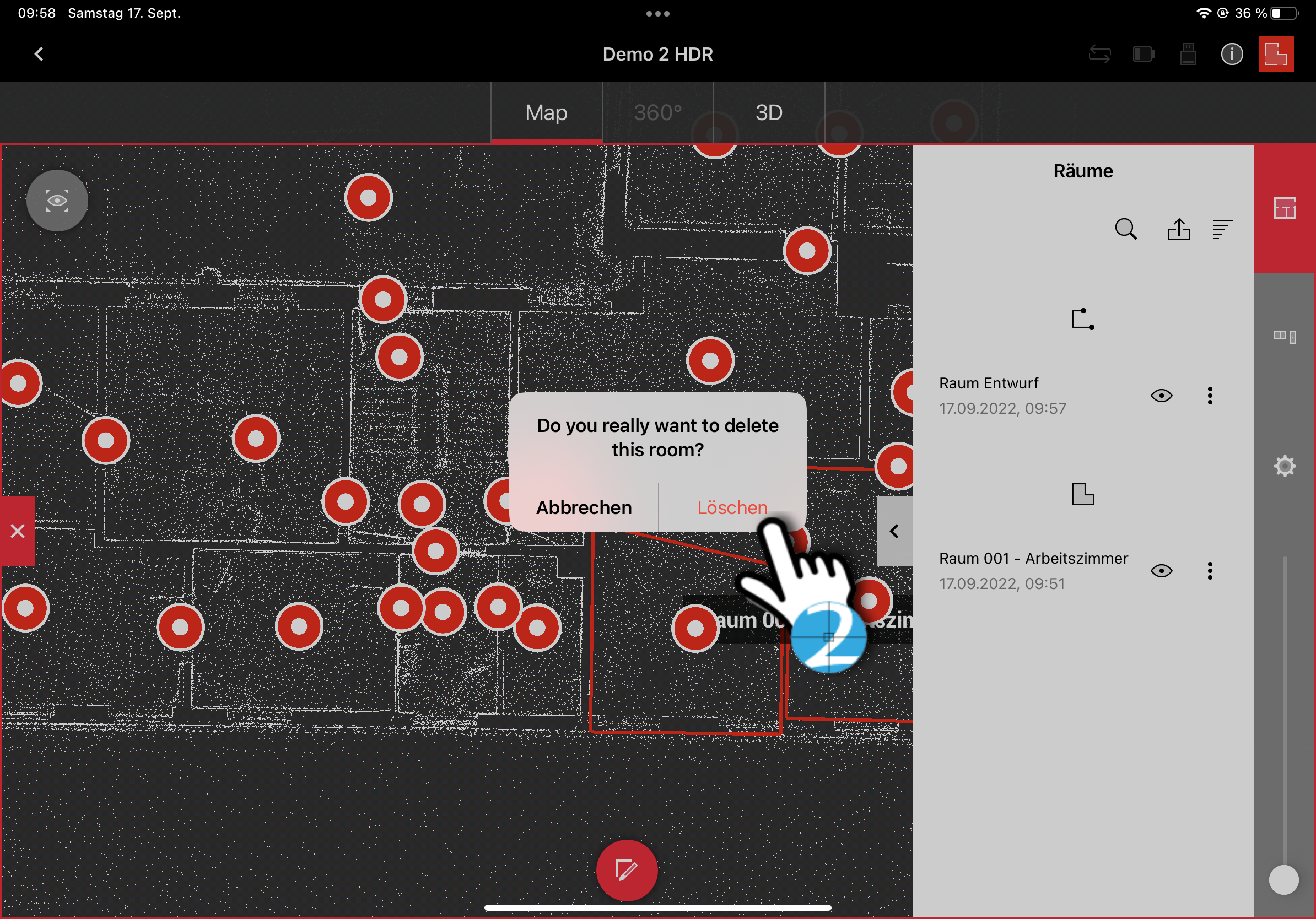

Sollten Sie mit einem Raum oder einem Raumentwurf nicht zufrieden sein, können Sie diesen unter dem Grundrisssymbol, in der Menüleiste am rechten Bildschirmrand, löschen.
a)
b)

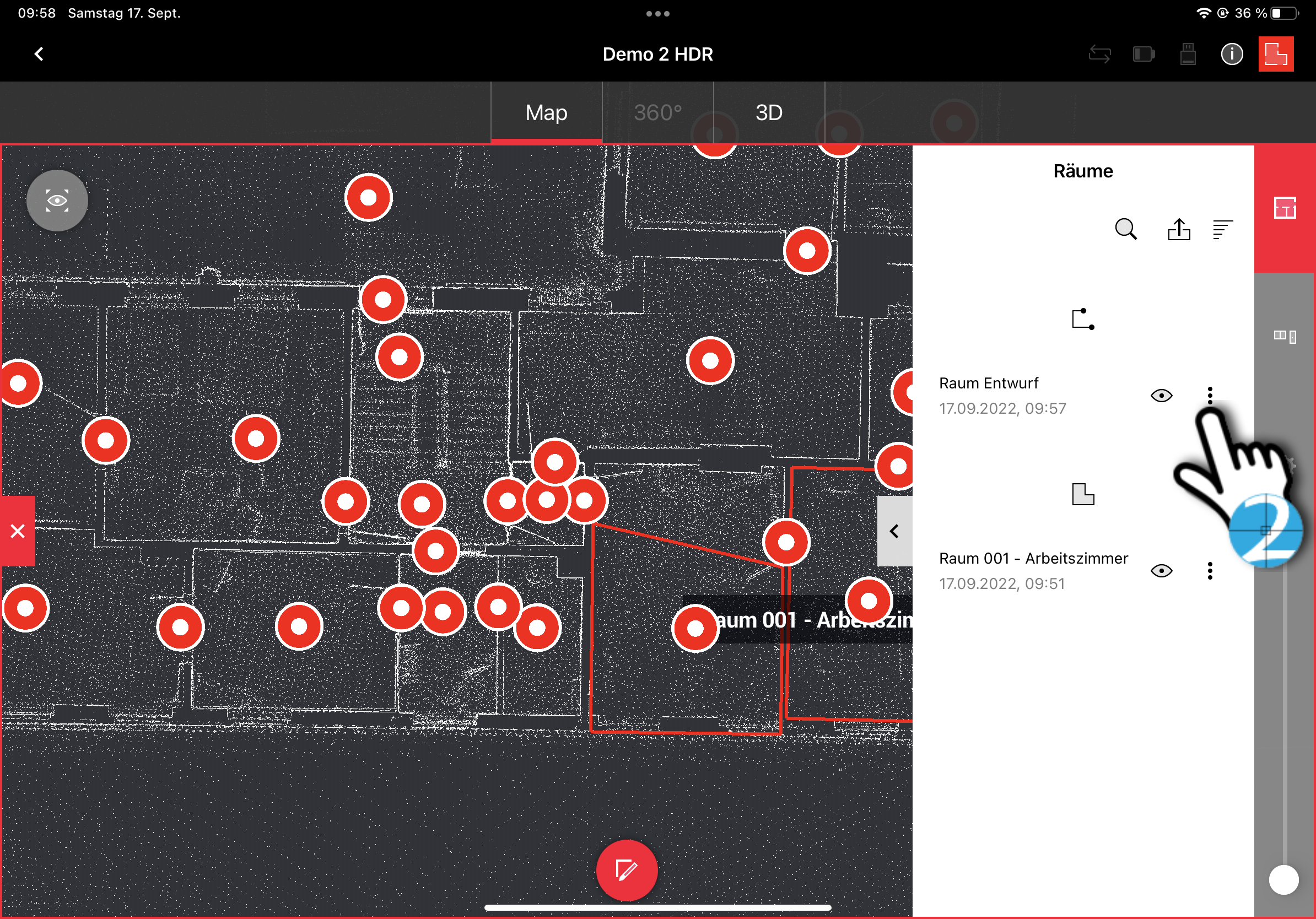

Klicken Sie hier auf die drei kleinen Punkte rechts neben dem Raum-/ Entwurfs-Symbol
c)
d)

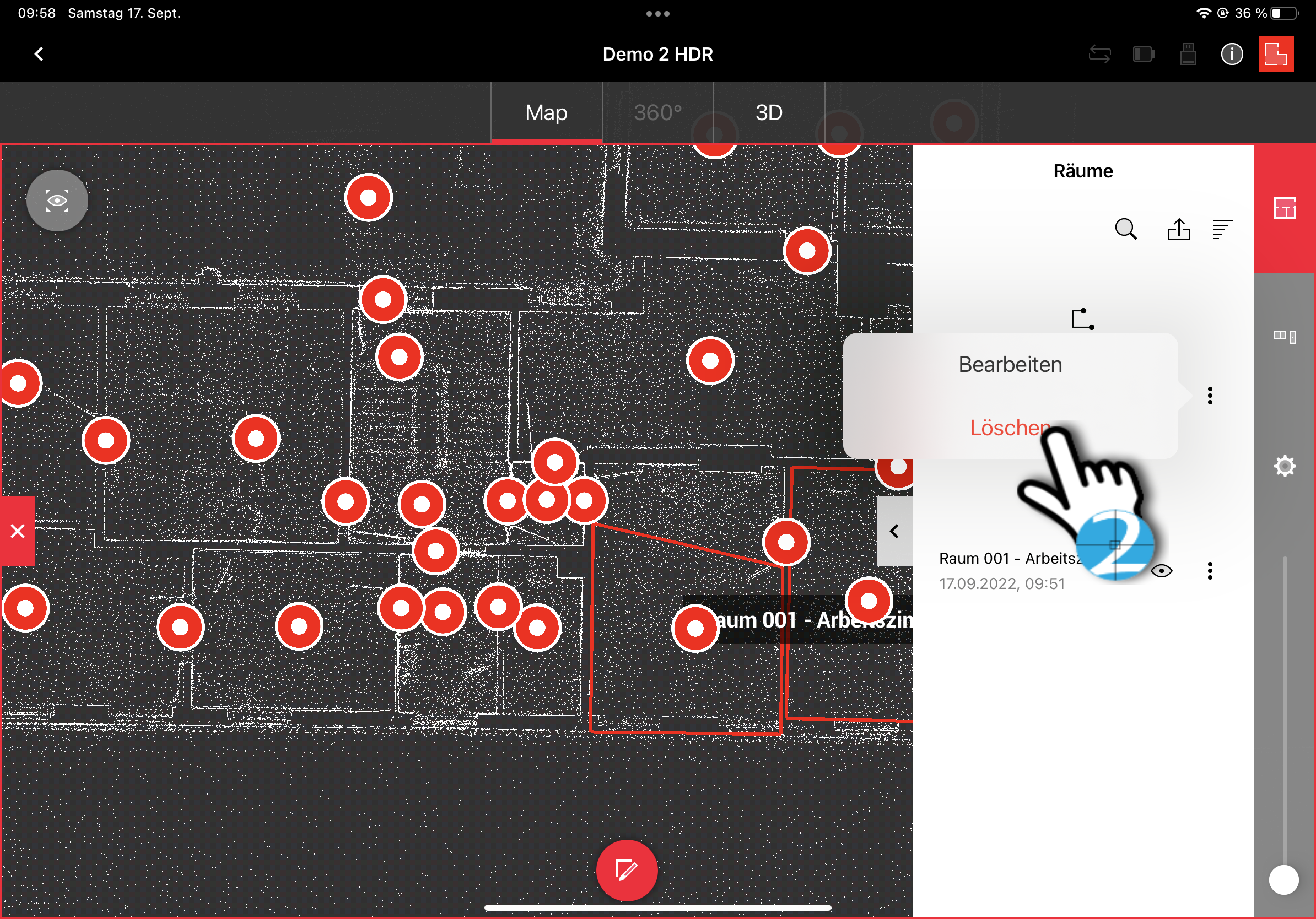

Abbildung 6: a) Raum-Entwurfs-Symbol und drei-Punkte-Einstellungsmenü; b) Menü zum Löschen des Raum-Entwurfes
Scanner2GO empfiehlt bei einem geometrisch einfachen Raum zu beginnen. Haben Sie diesen ersten Raum erfasst, sollten Sie Fenster und Türen dieses Raumes gleich im Anschluss angeben. Dieser Schritt unterstützt die Performance des Steuergerätes, beim Selektieren anschließender Räume. Sollte das Programm trotzdem abstürzen, bleiben alle Daten erhalten und Sie können an dem Punkt fortfahren an dem die App geschlossen wurde.

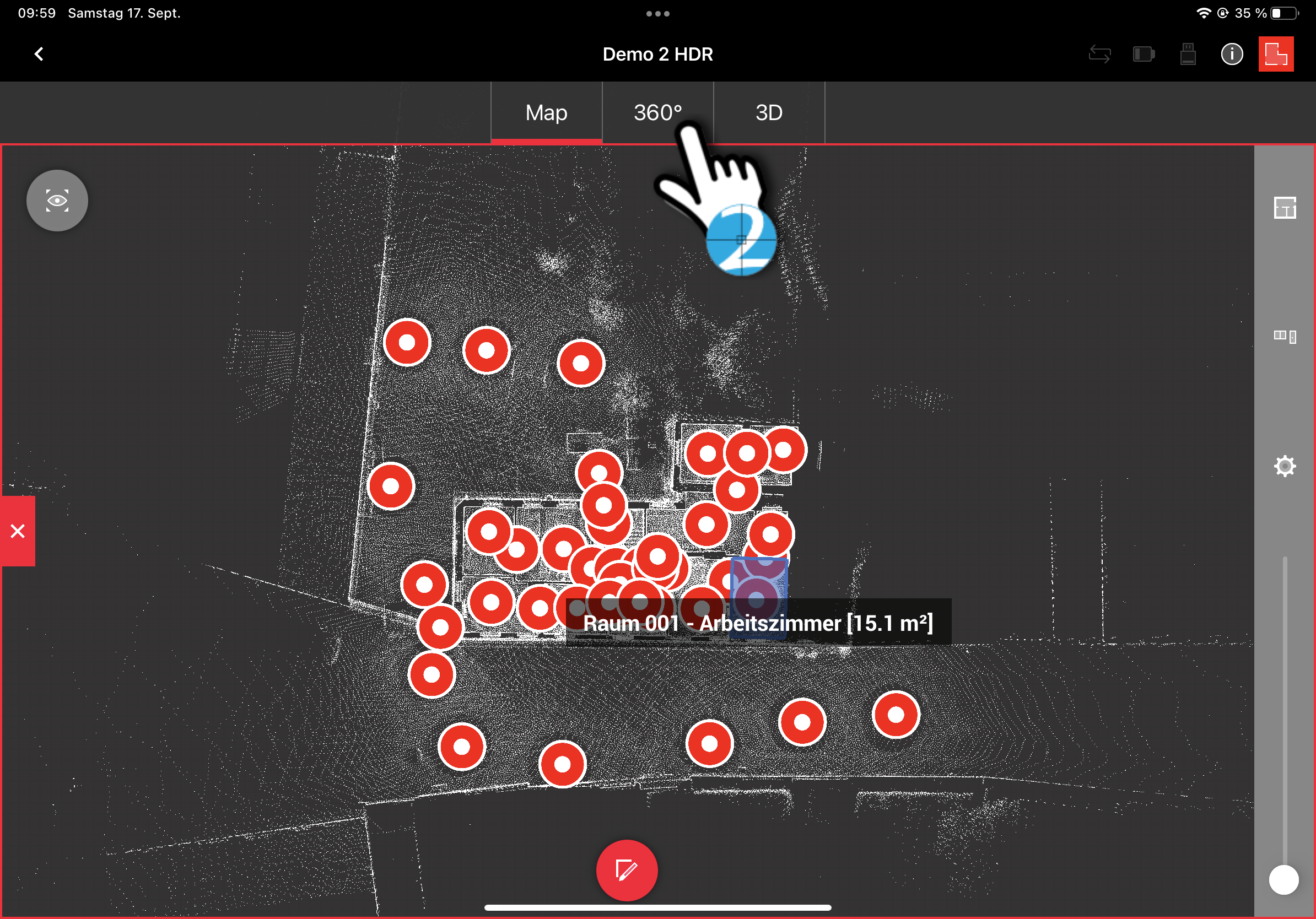

Wechseln Sie im oberen Bereich des Bildschirms auf den Reiter 360°, um Türen und Fenster zu bearbeiten.
a)

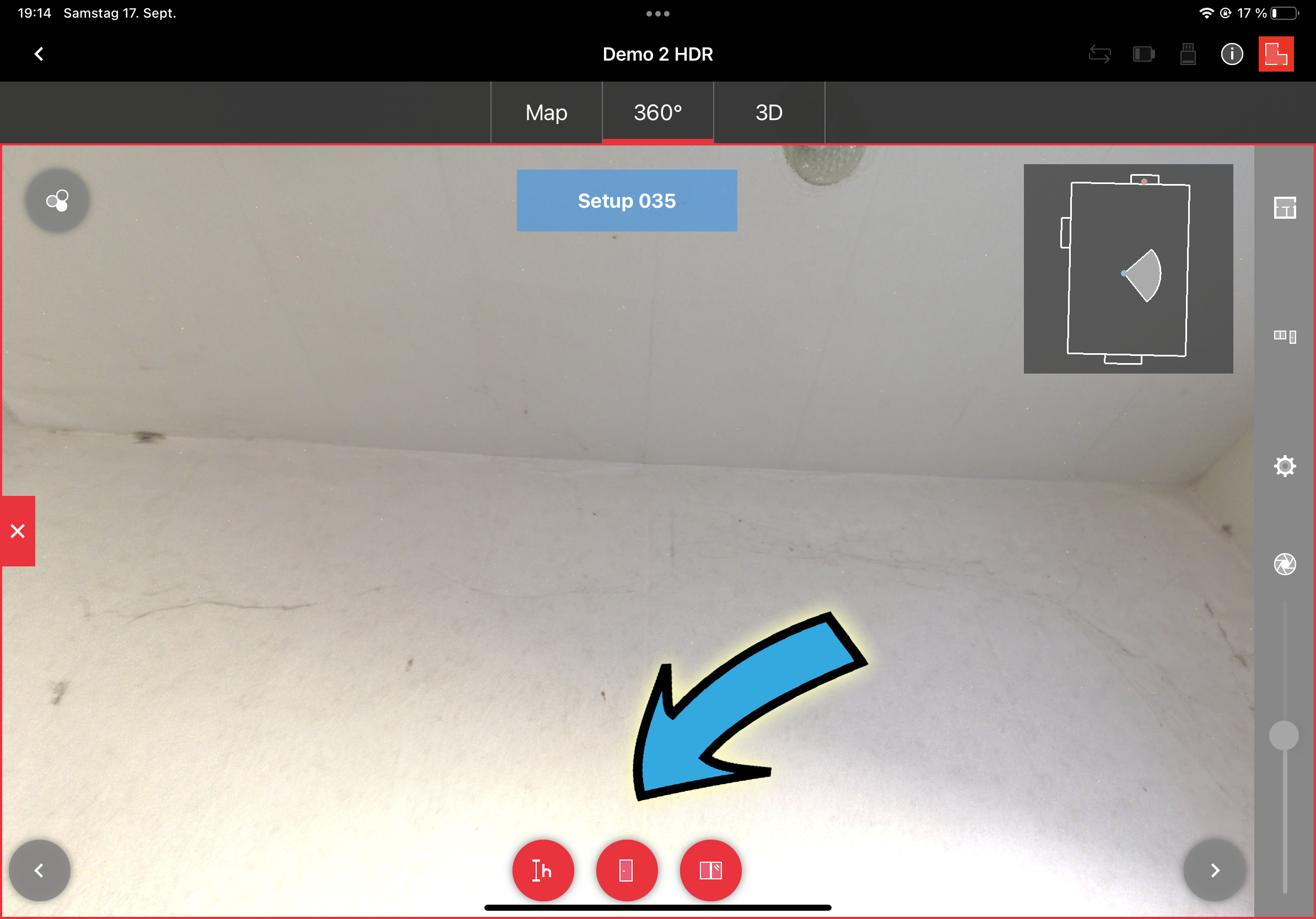

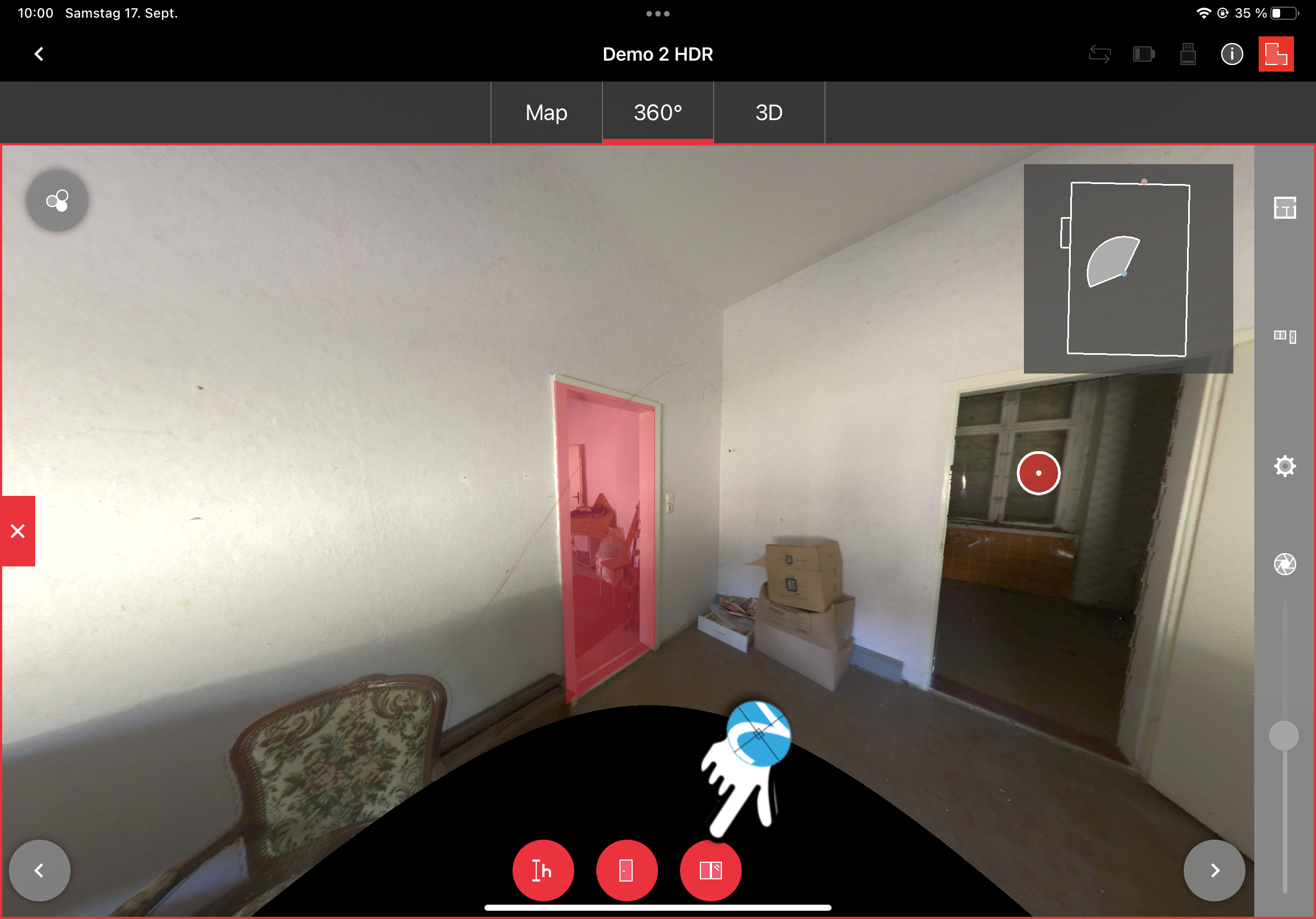

Am unteren Bildschirmrand finden Sie nun drei Symbole, die man der Reihe nach abarbeiten kann.
b)
Abbildung 7: Schaltfläche zu Erfassung der Fenster und Türen
Mit dem ersten Button können Sie die Raumhöhe messen, falls Sie diesen Schritt beim Abspeichern des Raumes übersprungen haben.

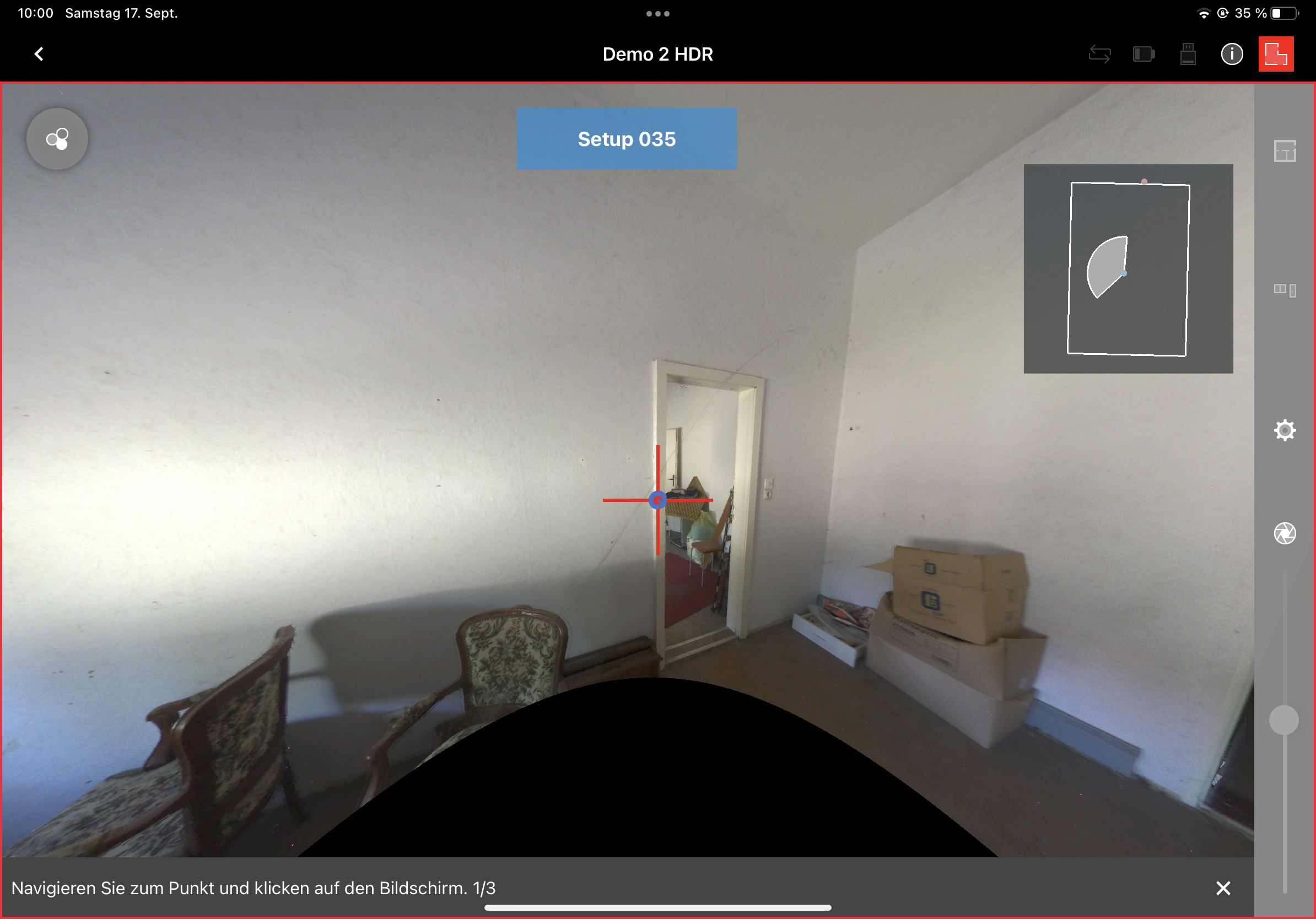

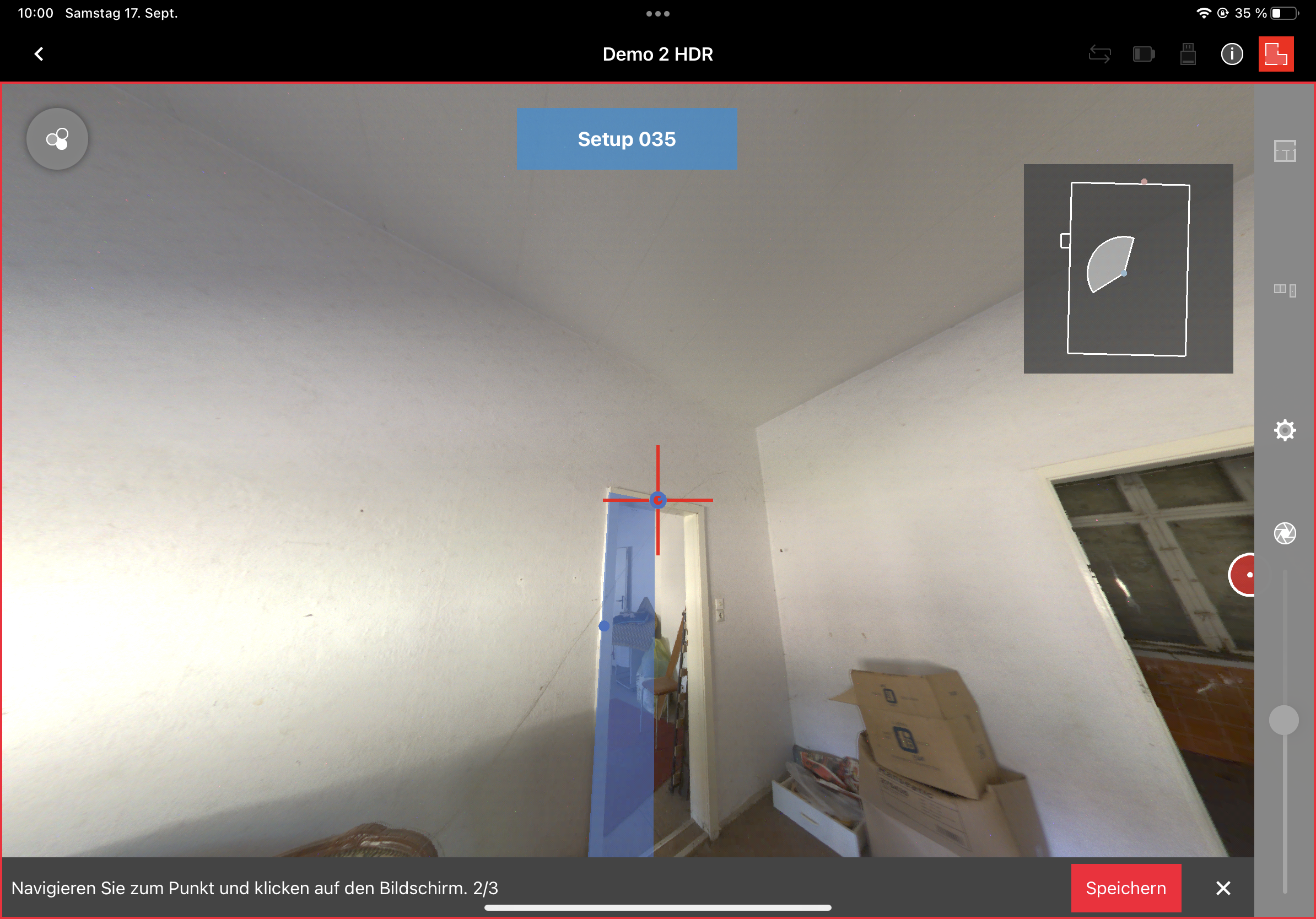

Klicken Sie auf das mittlere Symbol um eine Tür zu erfassen. Selektieren sie, wie im Folgenden dargestellt, drei Punkte am Rahmen der Tür.
a)
b)
c)

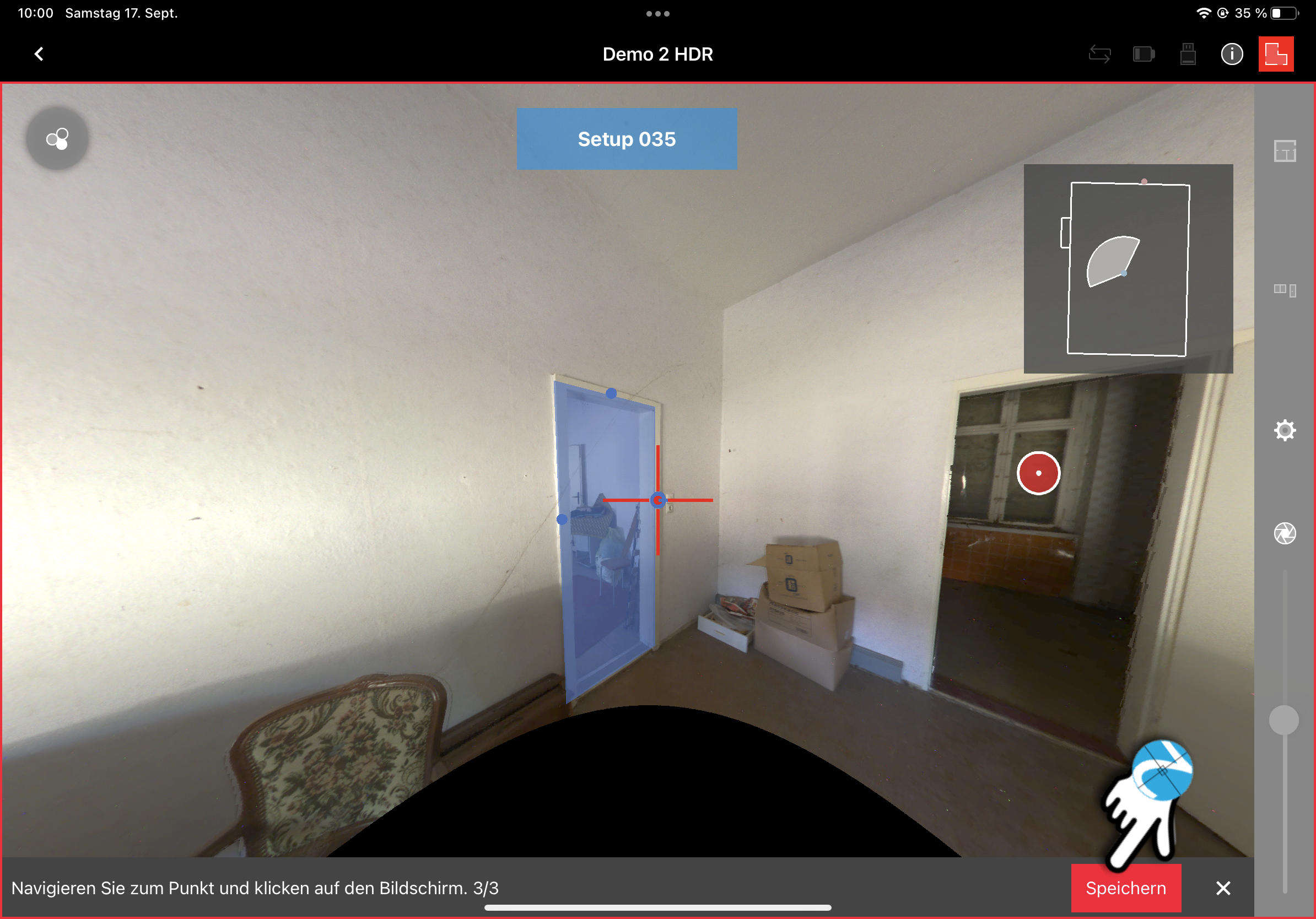

Speichern sie die Tür ab.
d)
Abbildung 8: a - d) Schritte zum Erfassen einer Tür

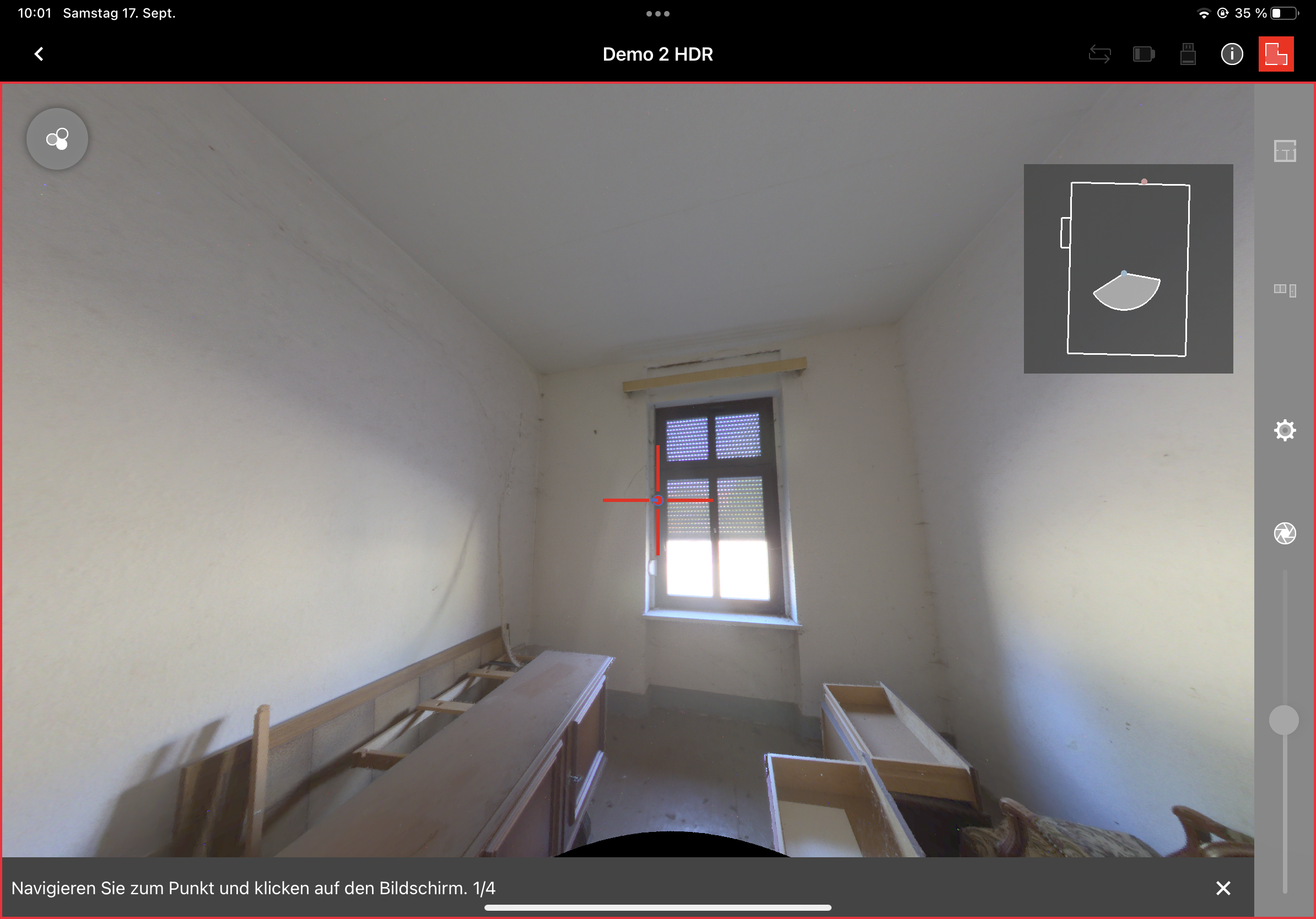

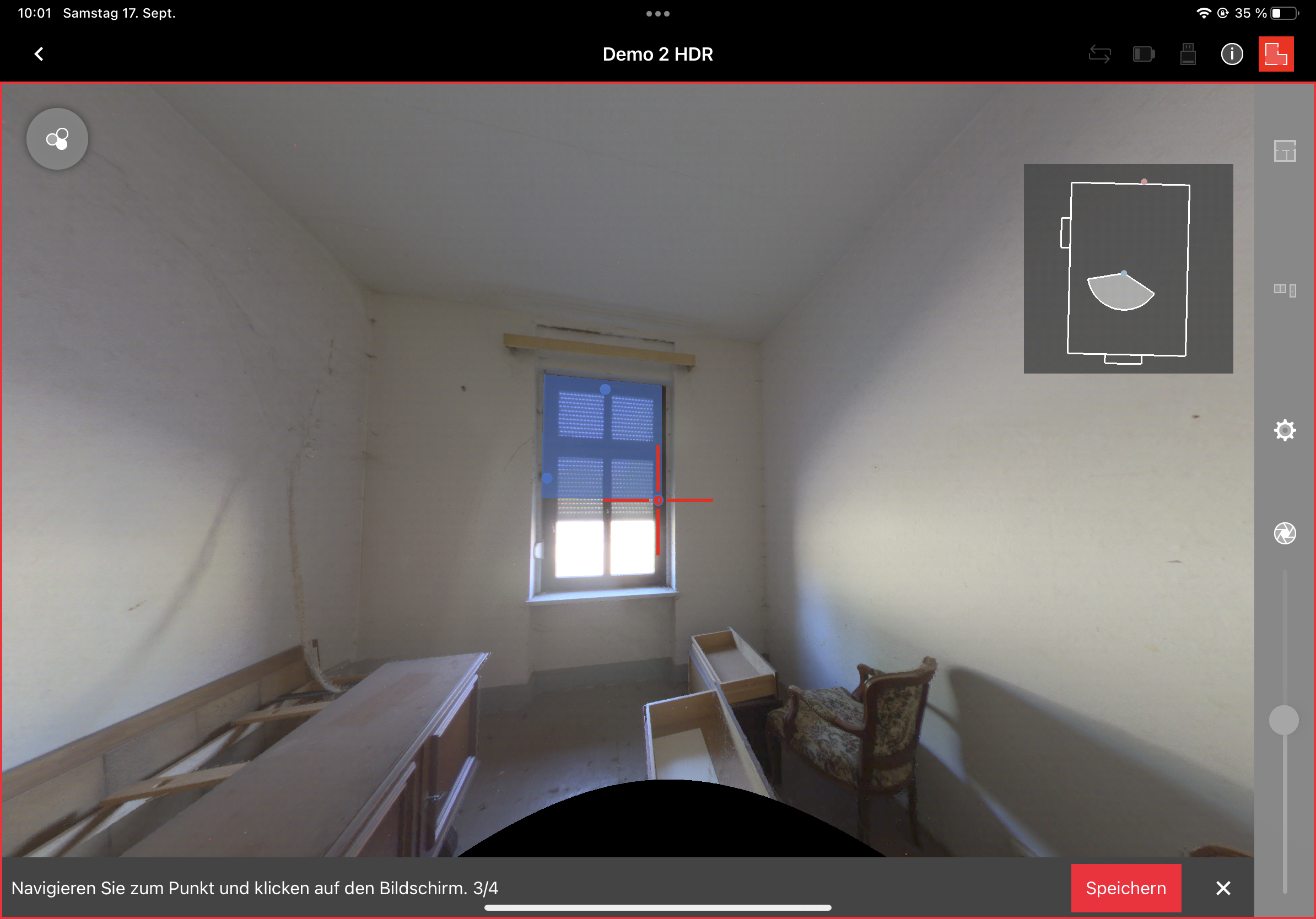

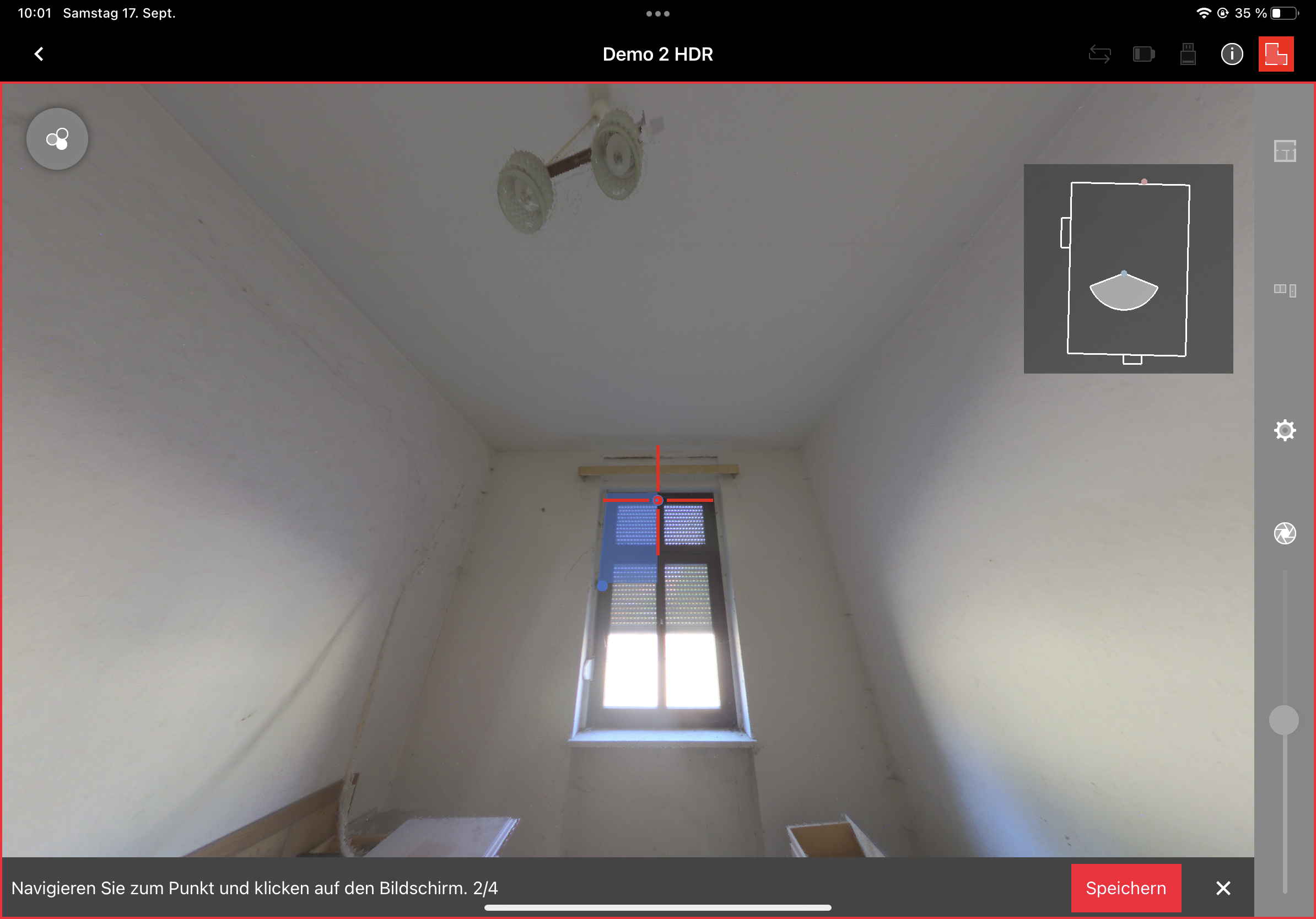

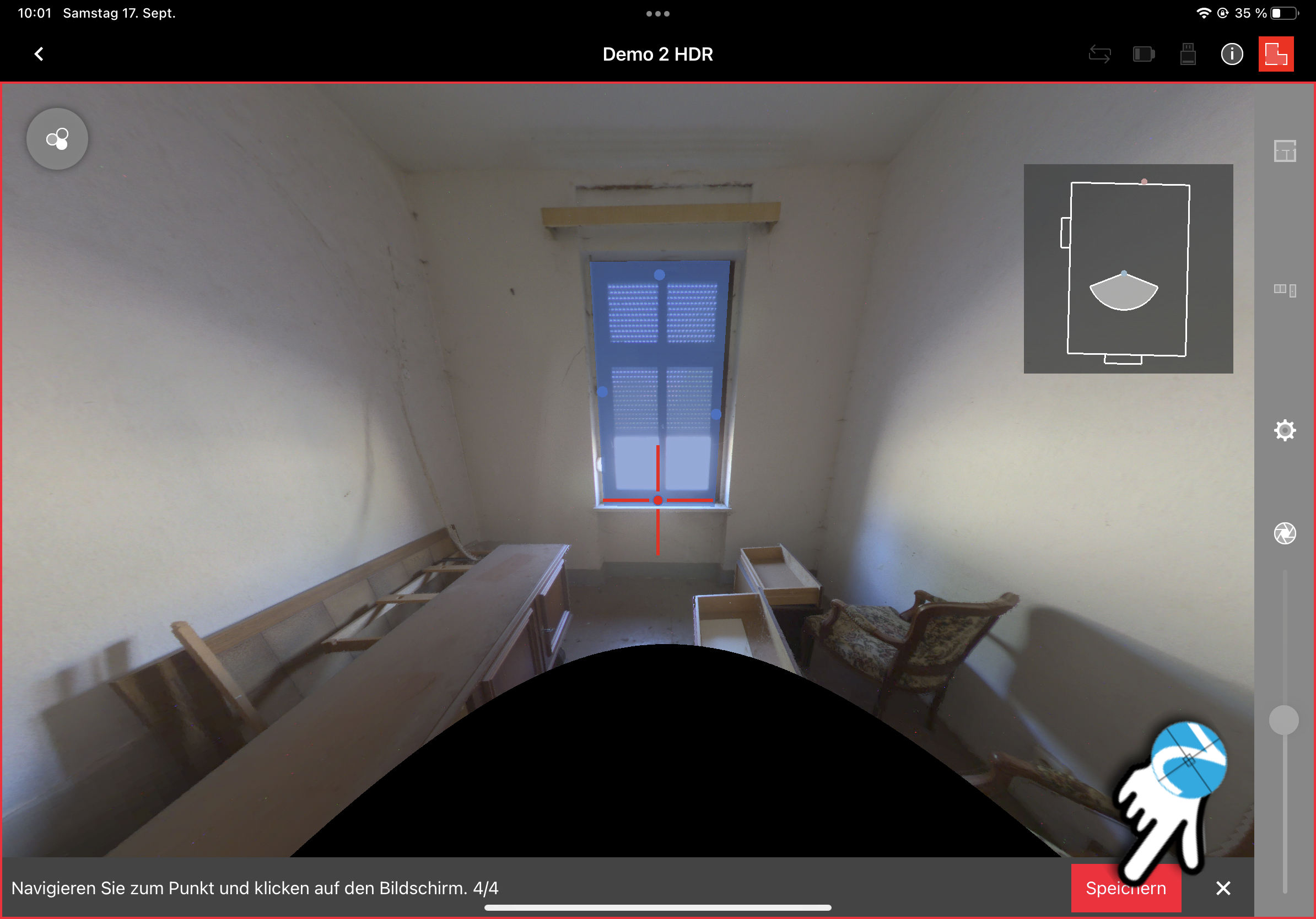

Im nächsten Schritt aktivieren Sie das Fenster-Symbol. Die Selektion erfolgt durch das jeweilige Klicken auf die vier Seitenränder bzw. den Rahmen des Fensters.
a)
b)
c)
d)
Abbildung 9: a - d) Klickfolge zum Erfassen eines Fensters

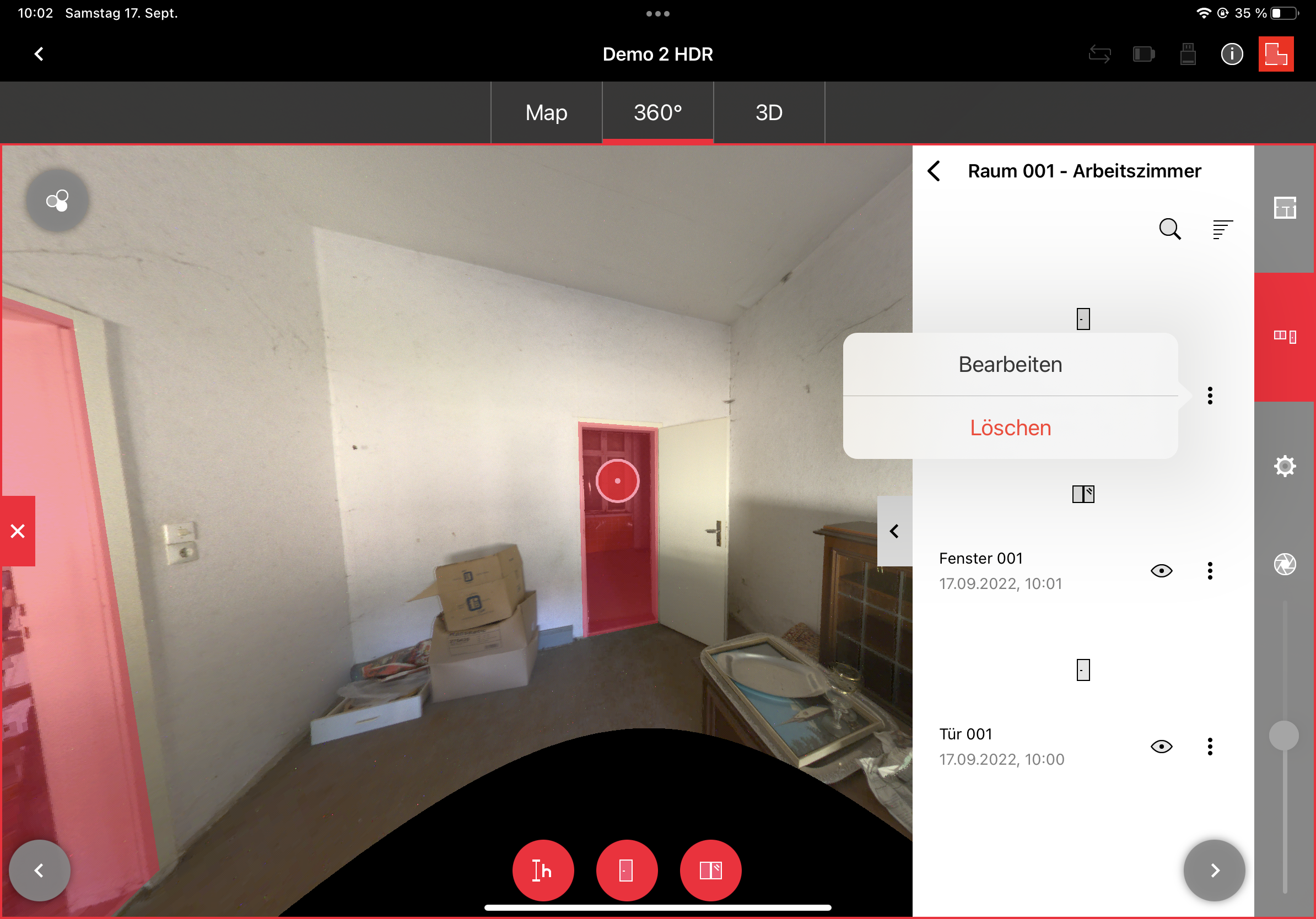

Löschen Sie gegebenenfalls ein Fenster oder eine Tür über das entsprechende Symbol in der Menüleiste rechts, entsprechend dem Löschen eines Raumes.
Abbildung 11: Löschen eines Fensters oder einer Tür
Haben Sie die Objektgeometrie vollständig erfasst, können Sie mit Hilfe einer aktiven Quickplan-Lizenz den Grundriss hochladen.
a)
b)

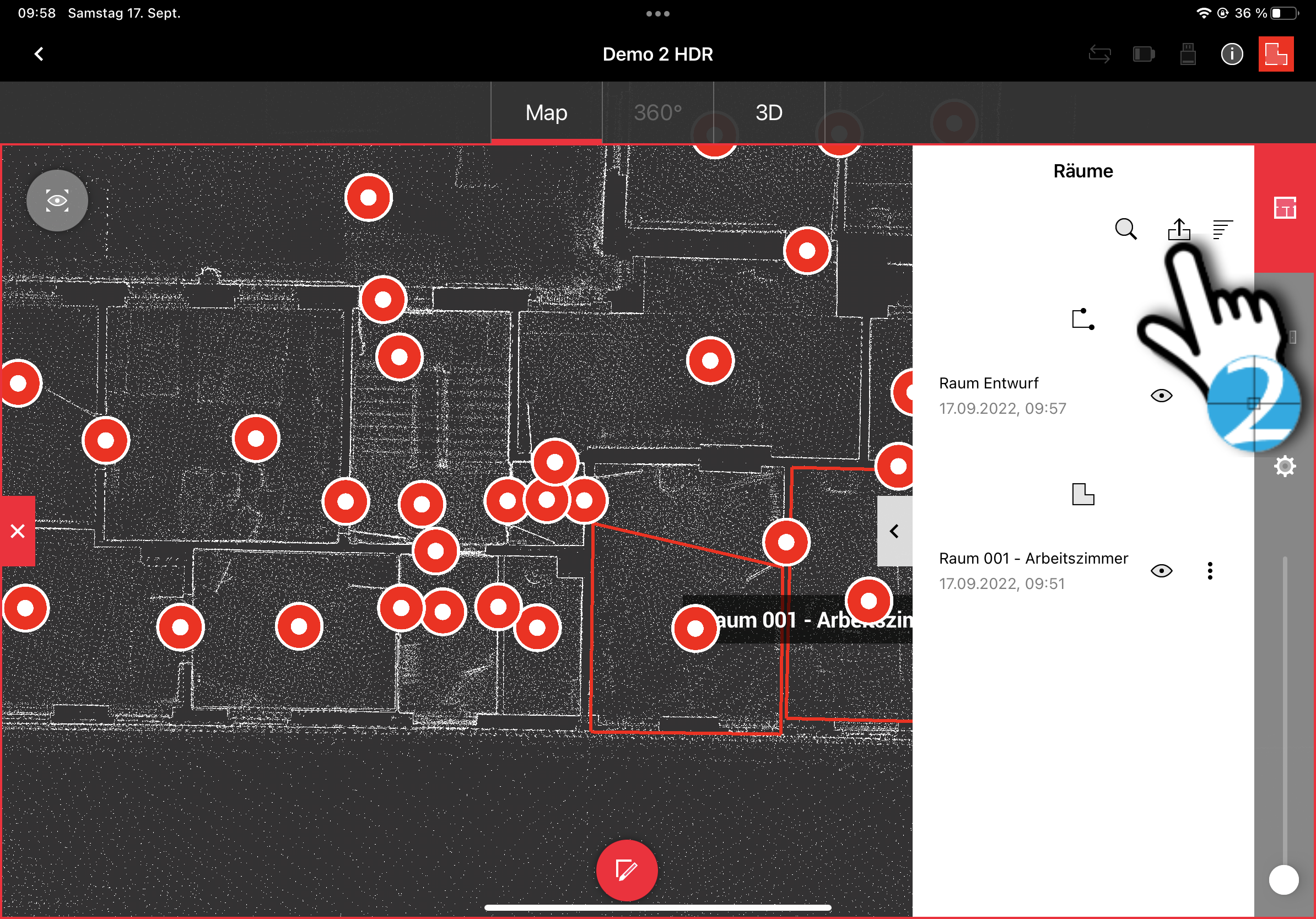

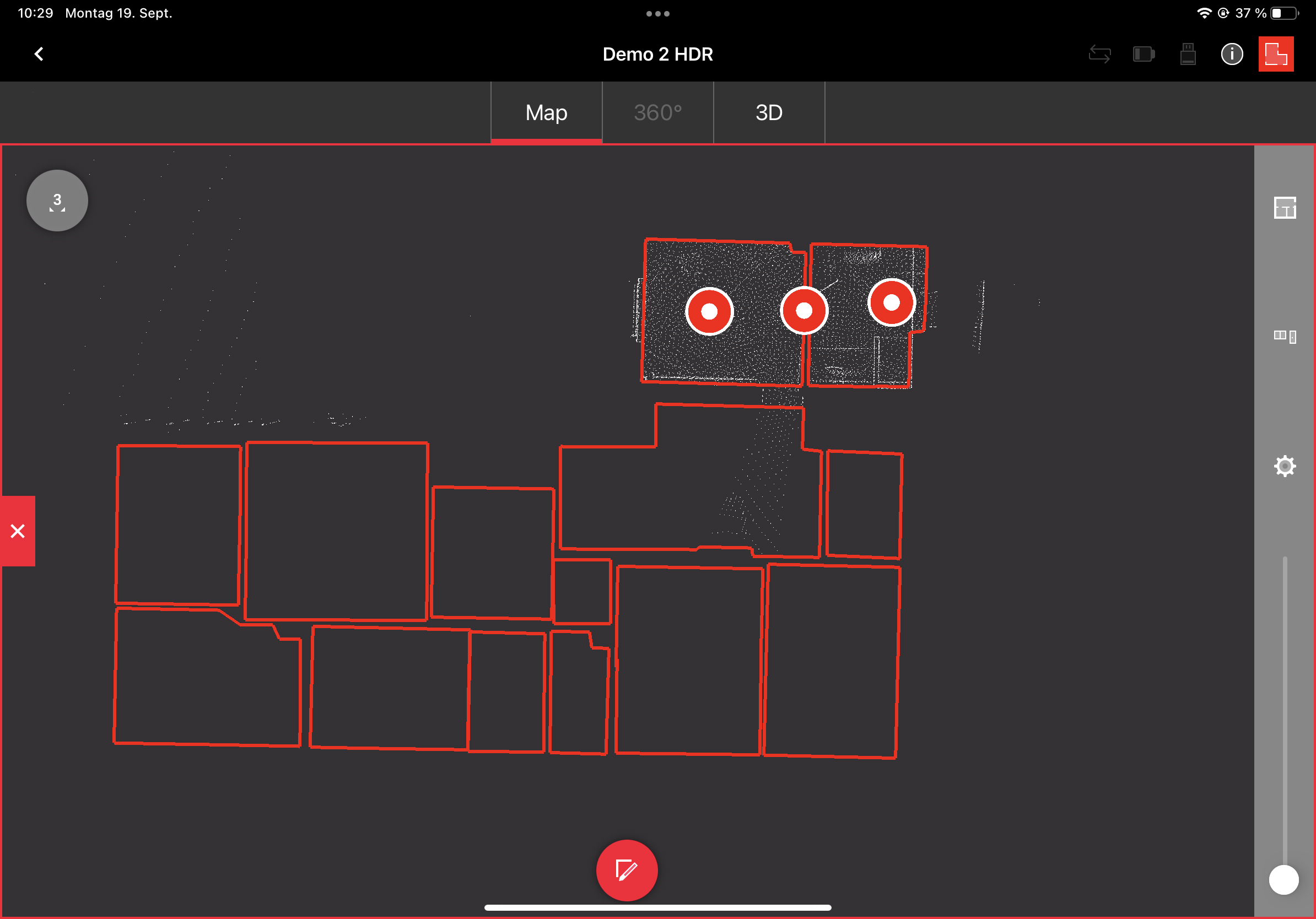

Abbildung 12: a) fertiger Grundriss; b) Button zum Hochladen
