Uitlijning coördinatensysteem

Hoe u een gebruikersspecifiek coördinatensysteem (UCS) van een puntenwolk definieert met Scasa PinPoint. In veel gevallen wilt u uw laserscanproject vervolgens asparallel uitlijnen om in de CAD-omgeving asparallel te kunnen werken. PinPoint biedt hier veel interessante opties.

Zo kan de nivellering worden gemiddeld over meerdere horizontale referentievlakken of als er geen horizontale vlakken zijn, kunnen gevelvlakken helpen bij de uitlijning. Ook het definiëren van constructieve nulpunten, bijvoorbeeld omdat deze ter plekke niet toegankelijk zijn, is mogelijk met PinPoint.

Maar laten we stap voor stap gaan.

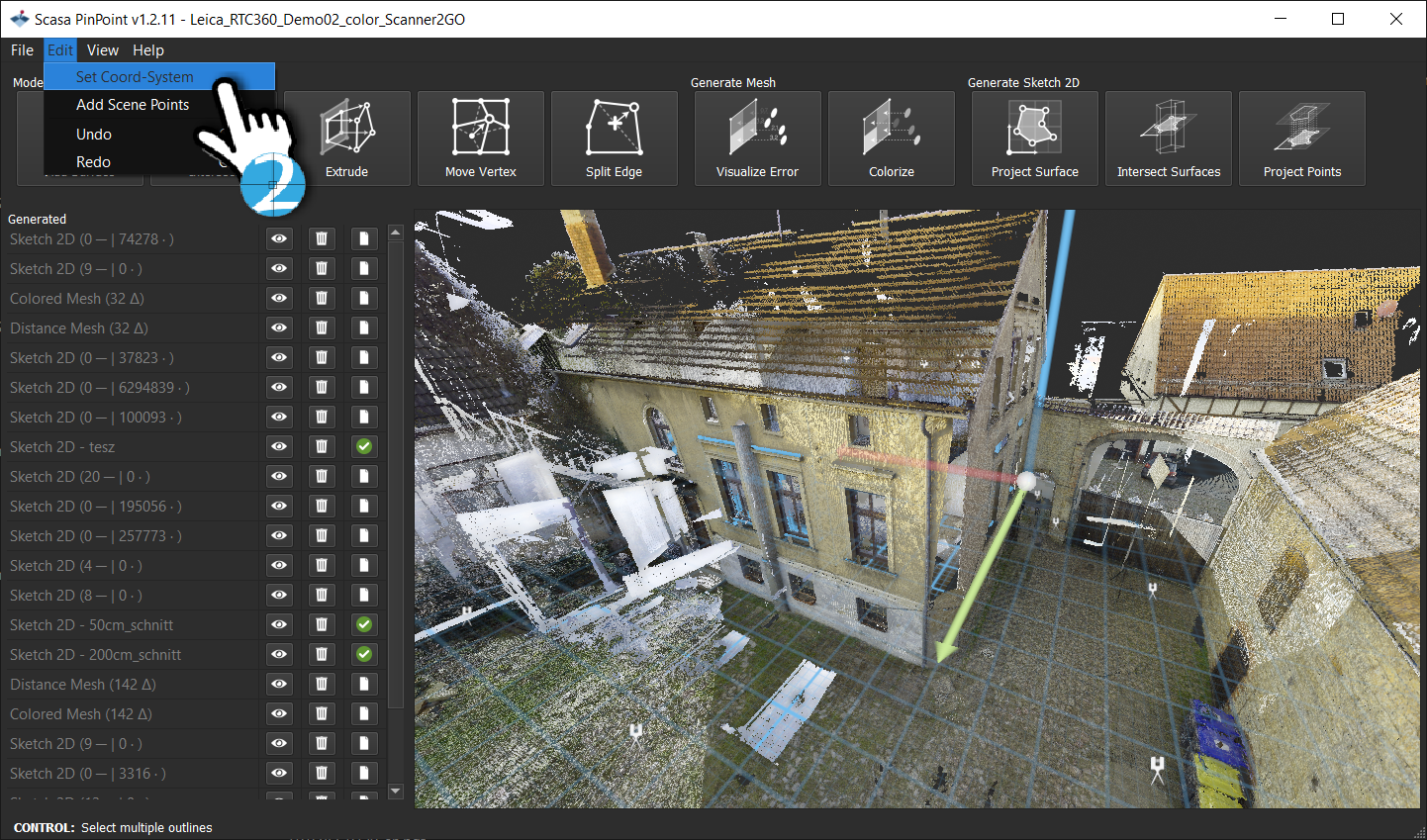

1. Activeer de functie Coördinatensysteem instellen in het menu-item Bewerken

Activeer de functie Coördinatensysteem instellen in het menu Bewerken.

2. Definieer het nulpunt

De eenvoudigste manier is om het nulpunt over drie vlakken te definiëren. Let op de informatie in de statusbalk. Hier vindt u altijd instructies voor de volgende stappen.

In dit voorbeeld gebruiken we de zuid- en oostgevel van het gebouw en de bovenrand van de verdieping in het interieur. Klik dus met een linkermuisklik op de 3 niveaus.

Bekijk ook onze tutorials Surface toevoegen en Bediening en Navigatie.

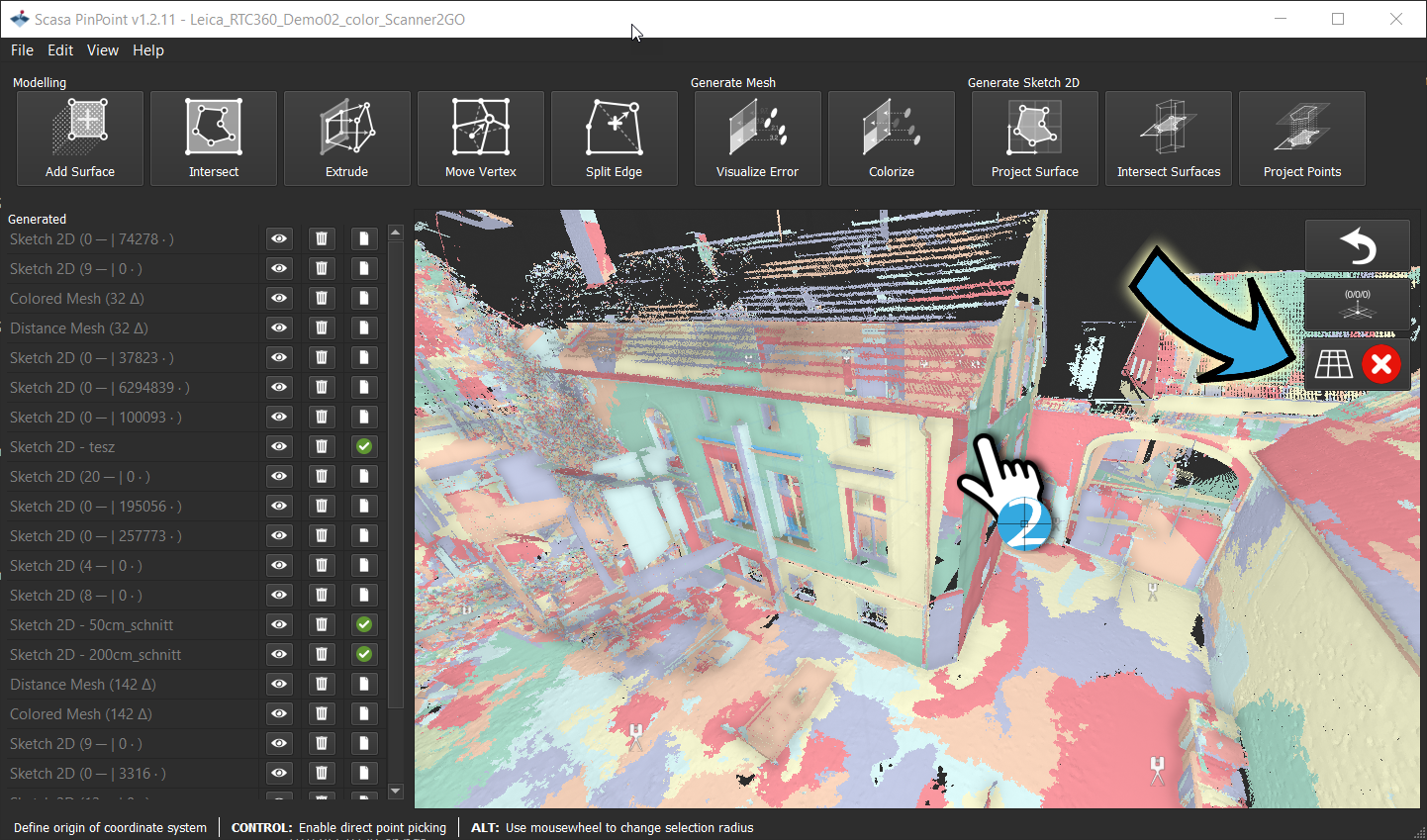

2.1 Klik oostgevel - Zodra je met de linkermuisknop klikt, zie je het icoontje voor een vast vlak.

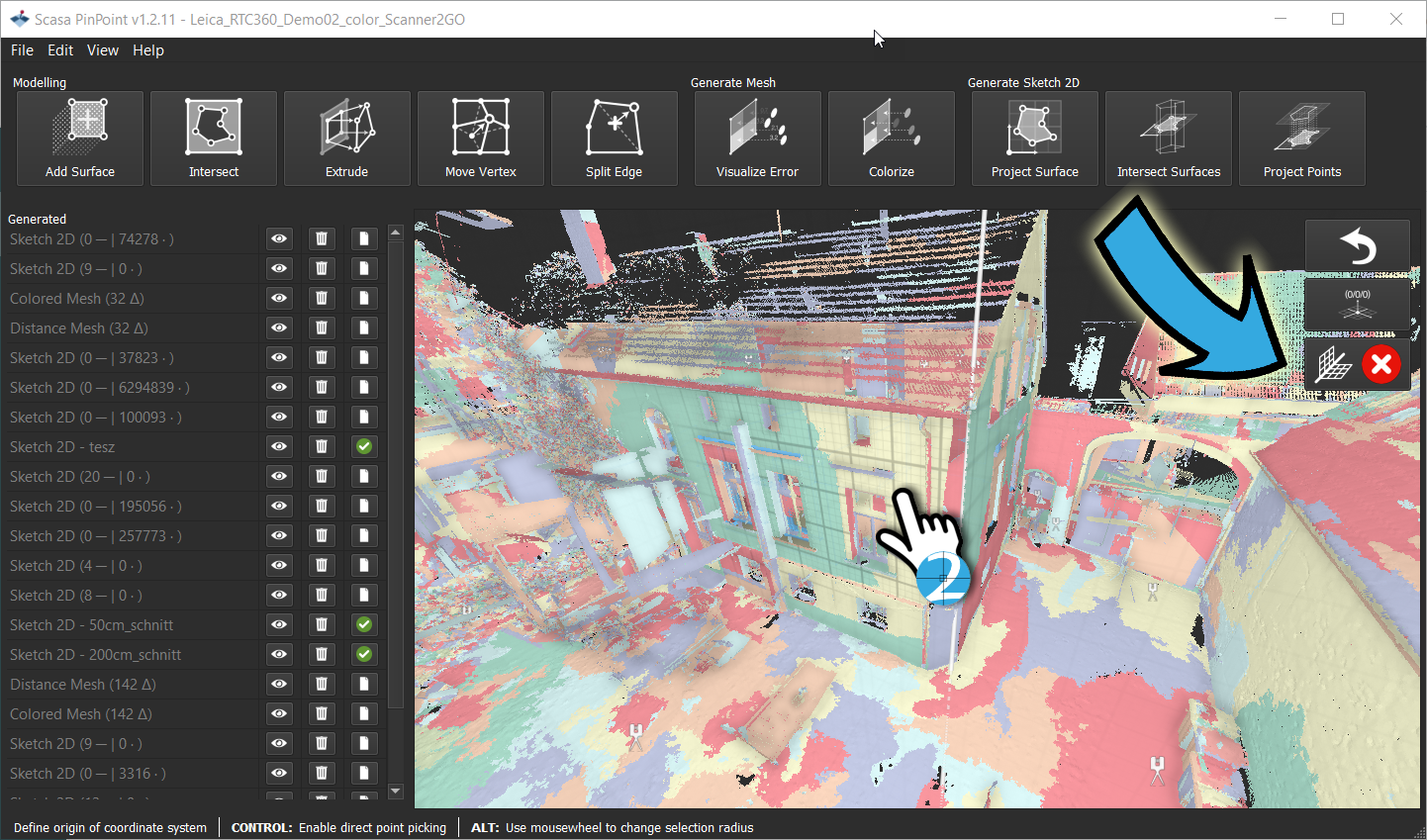

2.2 Klik op de zuidgevel - Klik vervolgens met de linkermuisknop op de zuidgevel. PinPoint berekent onmiddellijk de snijkant van beide vlakken en geeft de gesnapte snijkant als een symbool aan de rechterkant weer.

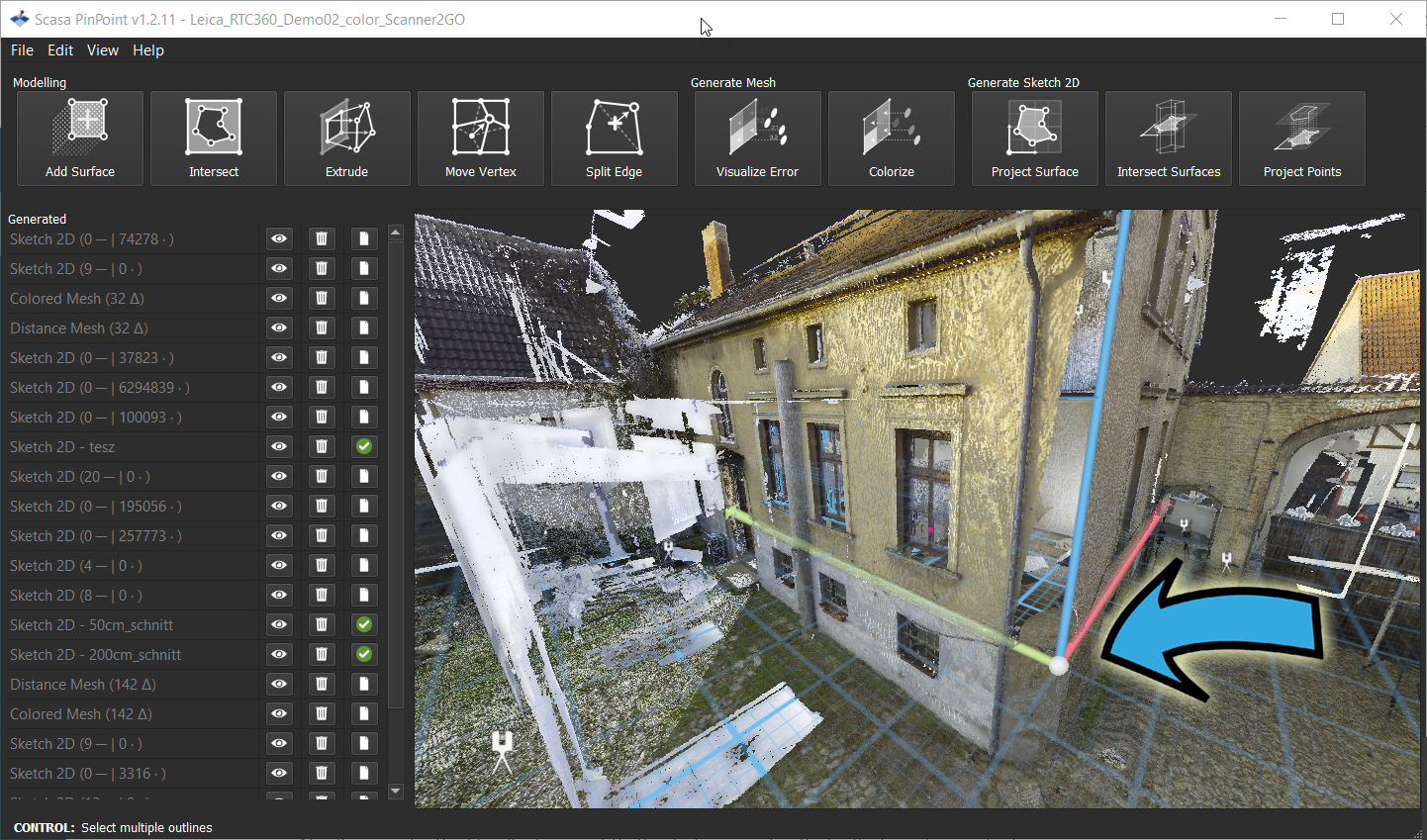

2.3 Klik op de bovenrand van de vloer - Navigeer naar het binnengebied en klik met de linkermuisknop op de bovenrand van de vloer. PinPoint creëert direct het nieuwe nulpunt.

3. Definieer de oriëntatie van de coördinaatassen

Om het nieuwe coördinatensysteem te definiëren, moet u nu de oriëntatie van de Z-as en de X- of Y-as specificeren. Let nogmaals op de informatie in de statusregel.

3.1 Specificeer de richting van de Z-as

De oriëntatie van de Z-as kan met verschillende varianten worden gegenereerd. We stellen beide graag kort voor.

Nivellering over vloer- of plafondoppervlakken. In principe kunt u hier één of meerdere horizontale vlakken aanklikken.

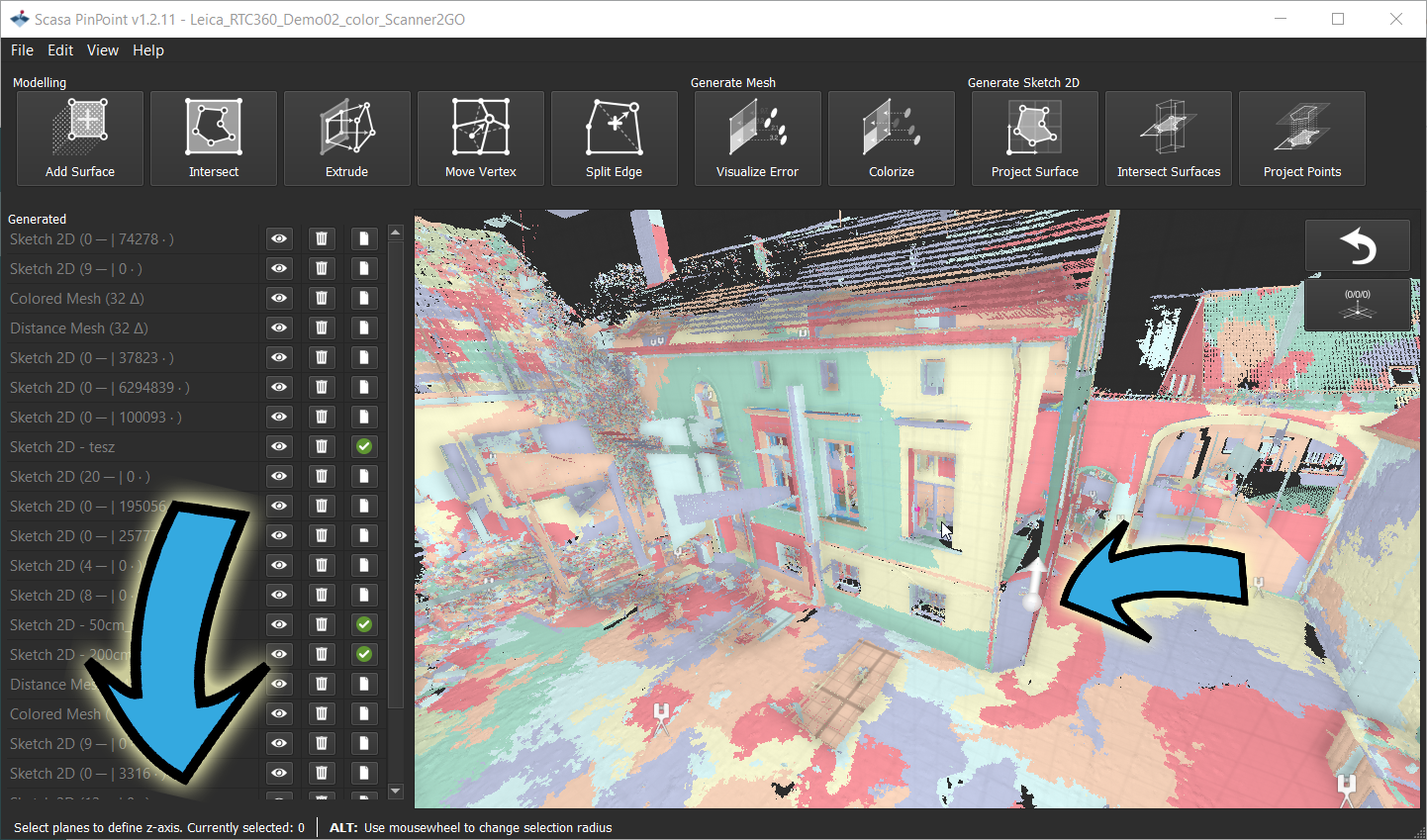

Voorbeeld Z-as definitie over een vloeroppervlak

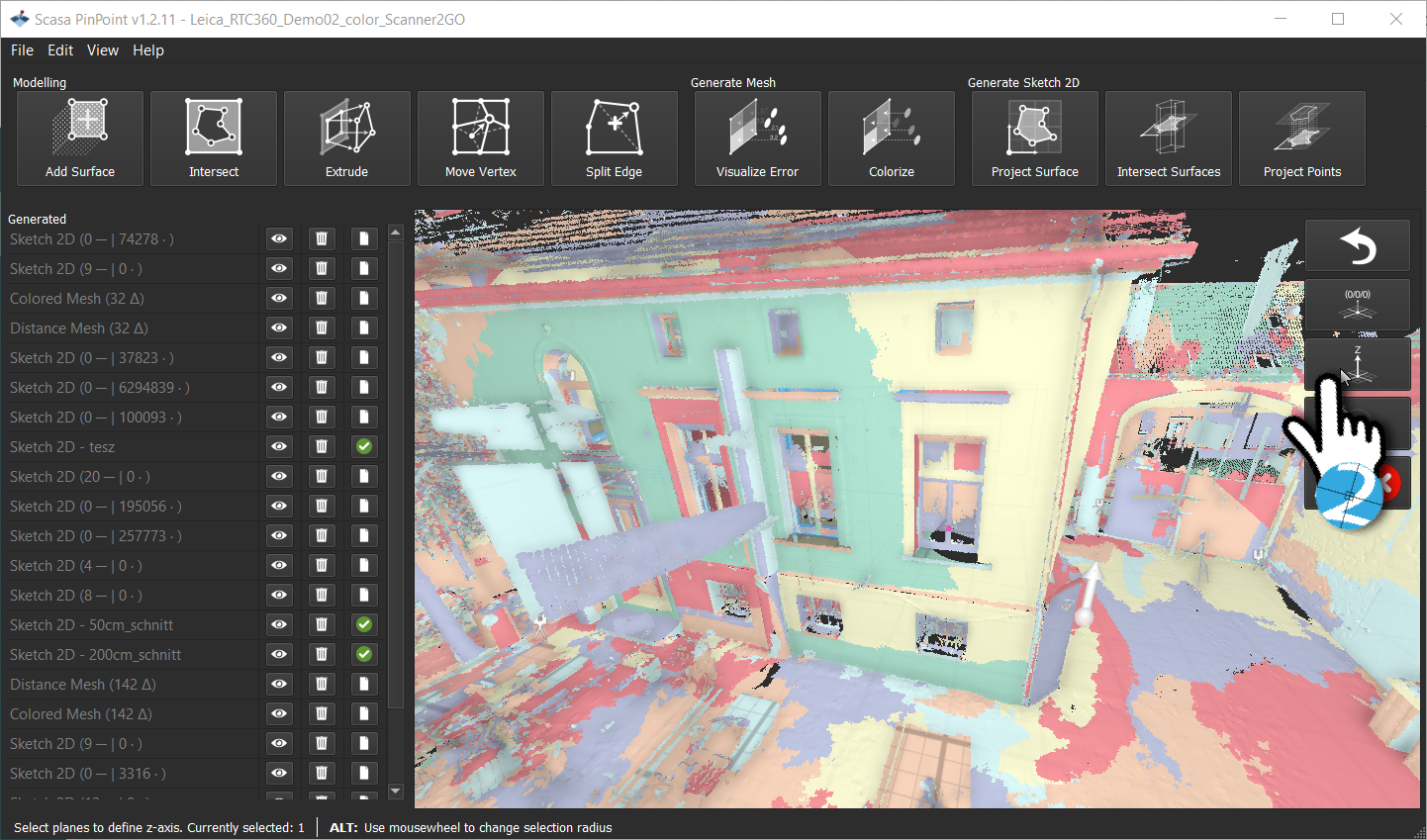

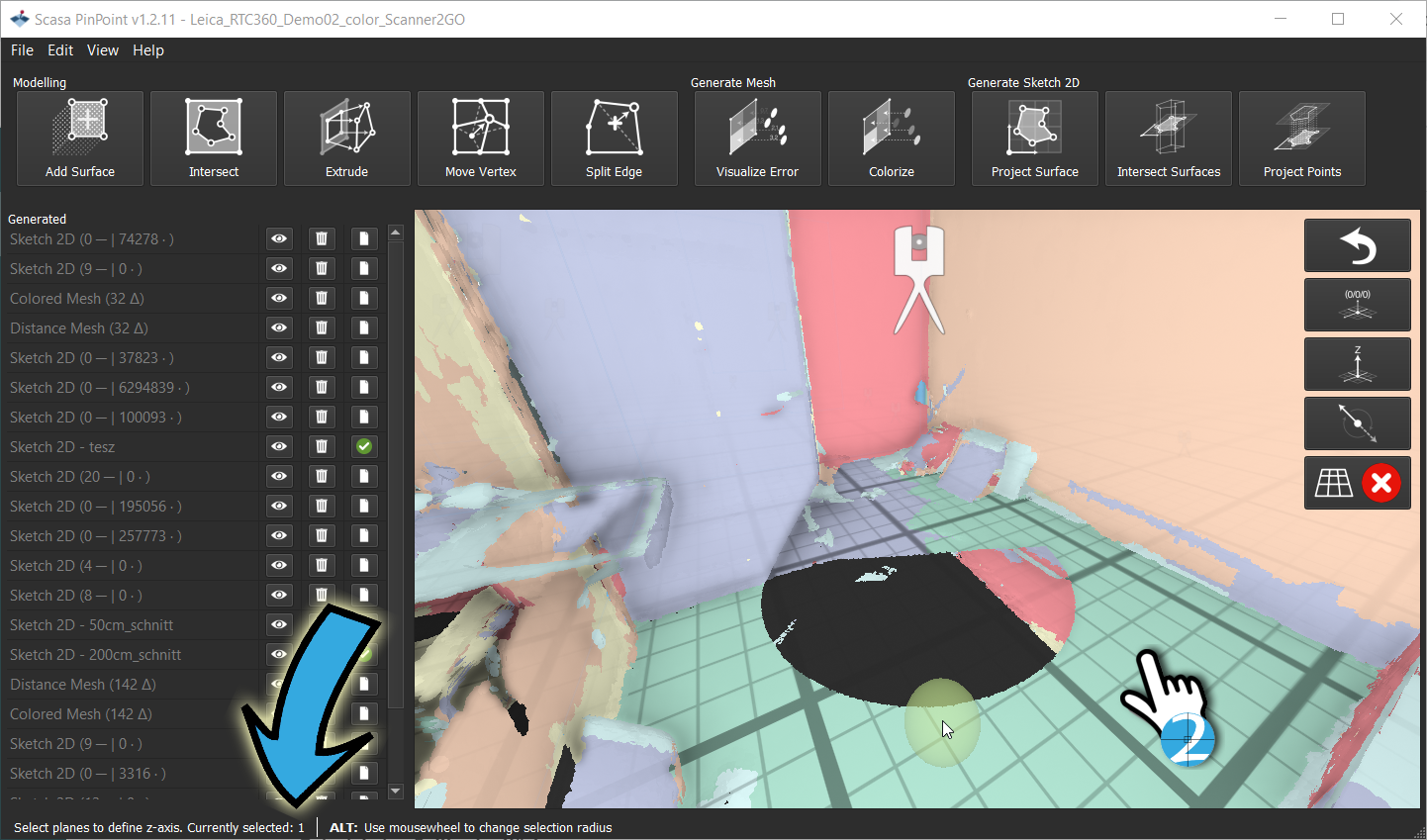

Klik met de linkermuisknop op de binnenvloer. PinPoint laat je ook zien dat je een vlak hebt geselecteerd. Zoom na de selectie uit de scène om de oriëntatie van de Z-as te controleren. Beweeg hiervoor de muis over de knop Definiëren als z-as. Als de z-as in de goede richting wijst, klikt u met de linkermuisknop op de knop Define z-as. U kunt ook de Z-Reverse-knop gebruiken om de oriëntatie om te keren.

Optioneel: U kunt meerdere horizontale vlakken selecteren om de horizon te definiëren. PinPoint maakt vervolgens een gemiddelde Z-oriëntatie van alle geselecteerde oppervlakken.

Alternatief: Als er geen horizontale vlakken in het object zijn, kunt u ook twee of meer verticaal snijdende vlakken gebruiken voor de definitie. Probeer het maar eens met de oost- en zuidgevel in dit voorbeeld. U kunt nu ook twee geselecteerde gebieden zien in de PinPoint-statusbalk.

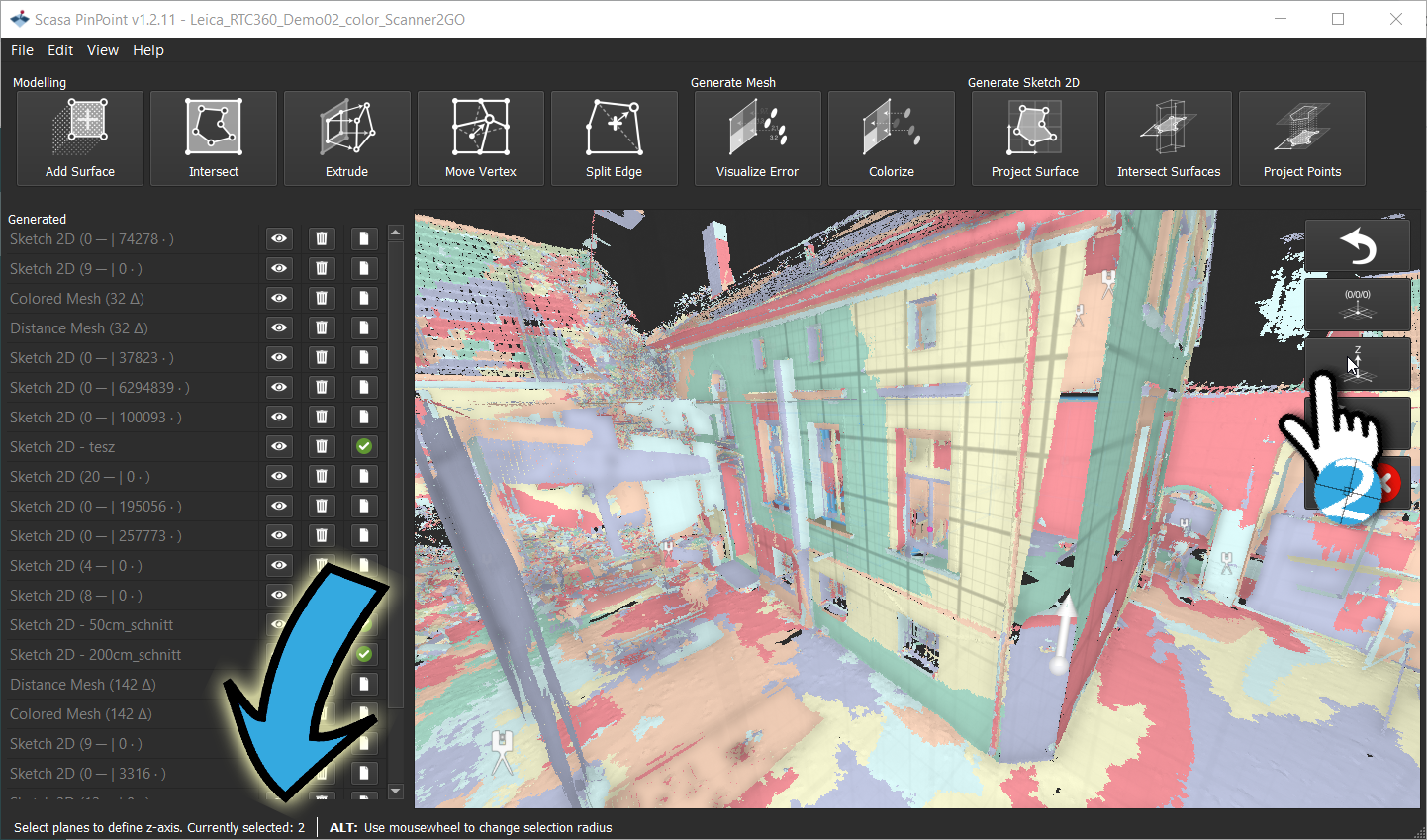

Voorbeeld van het definiëren van de Z-as over twee gevelvlakken

Bevestig ook hier de z-as door met de linkermuisknop op de knop Define z-as te klikken.

4. Definieer de oriëntatie van de X- of Y-as

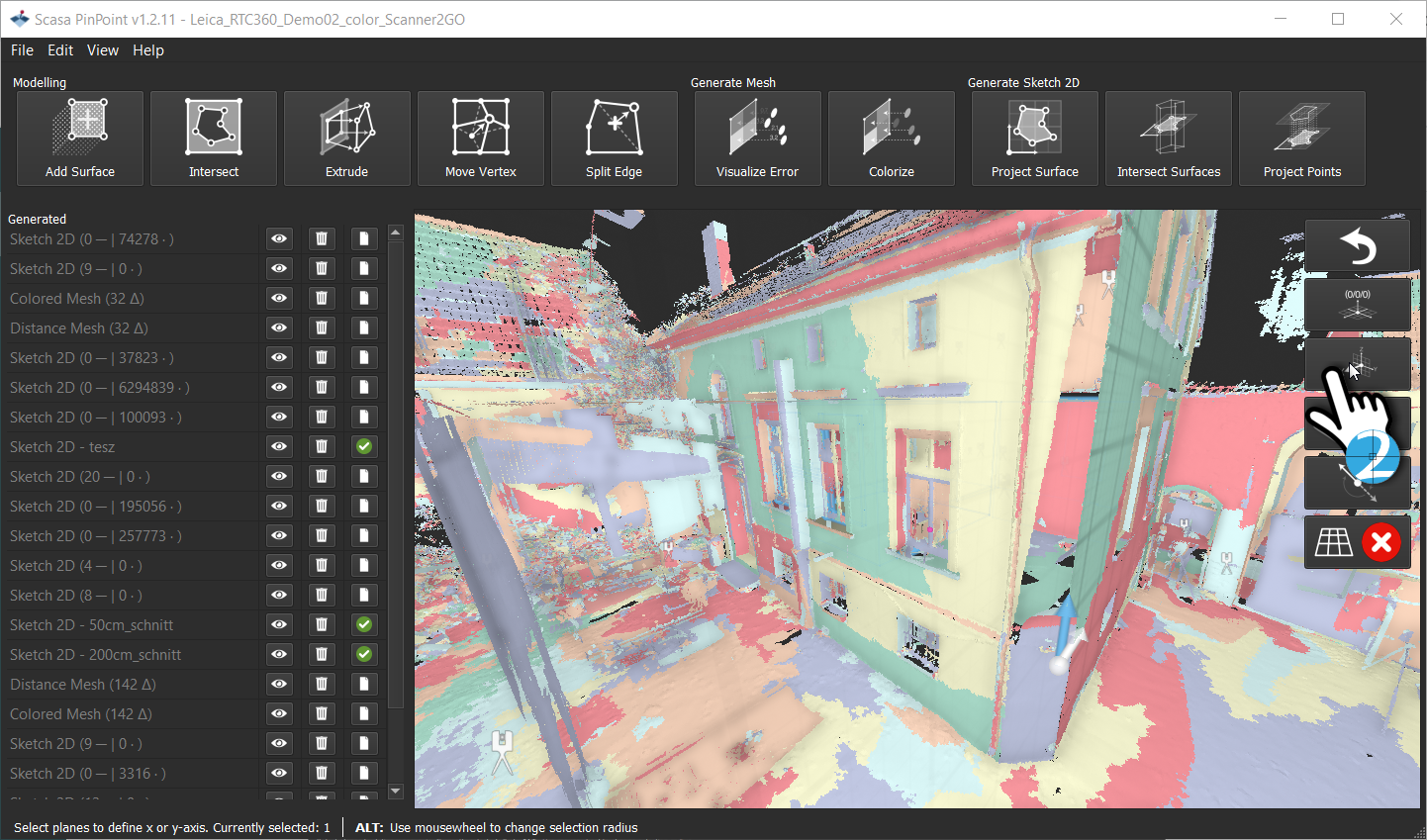

Nadat u de Z-as hebt gedefinieerd, vraagt ​​PinPoint u om op een vlak voor de X- of Y-as te klikken.

Klik bijvoorbeeld met de linkermuisknop op de oostgevel. Nogmaals, je zou naar meerdere gezichten kunnen klikken en PinPoint zou de oriëntatie uitmiddelen.

Geef ten slotte aan of dit de X- of Y-as moet zijn.

Nadat je hebt geklikt, zou je nieuwe coördinatensysteem moeten zijn ingesteld.

U kunt het coördinatensysteem natuurlijk op elk moment resetten. Om dit te doen, start u het proces opnieuw door naar Bewerken->Coördinatensysteem instellen te gaan en vervolgens op de knop 0,0,0 te klikken.
