Vlakheidsanalyse met PinPoint

Visualiseer Foutfunctie - weergaveafwijkingen

Met de functie Fout visualiseren kunt u de afwijking tussen uw gemodelleerde model en de daarop gebaseerde puntenwolk weergeven.

Om de functie te kunnen gebruiken, moet u al een vlak of een 3D-model hebben gemodelleerd.

Activeer de functie Fout visualiseren

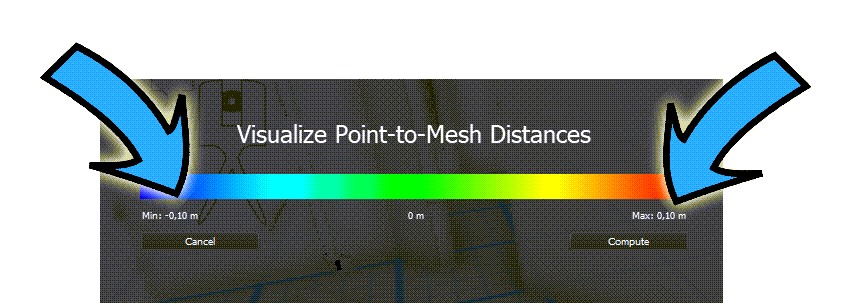

U heeft nu de mogelijkheid om het tolerantiebereik op te geven. In dit voorbeeld is het tolerantiebereik 2 cm. Punten van of achter het gemodelleerde model zijn blauw of rood gekleurd.

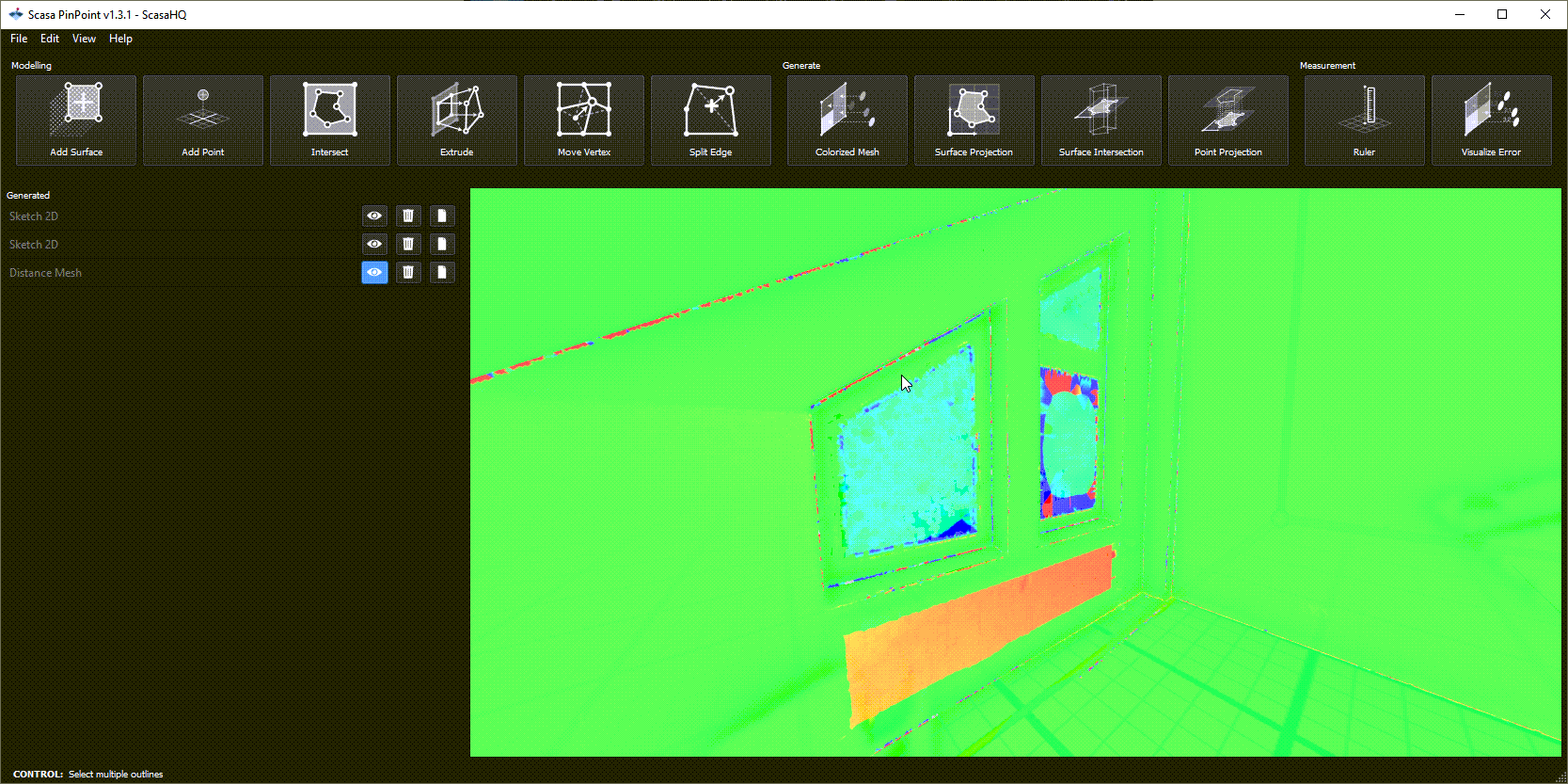

Voorbeeld 1 toont de afwijkingen van de puntenwolk ten opzichte van de gemodelleerde ruimte. Leuk om te zien hoe bijvoorbeeld de verwarming afwijkt van het model omdat deze niet gemodelleerd is.

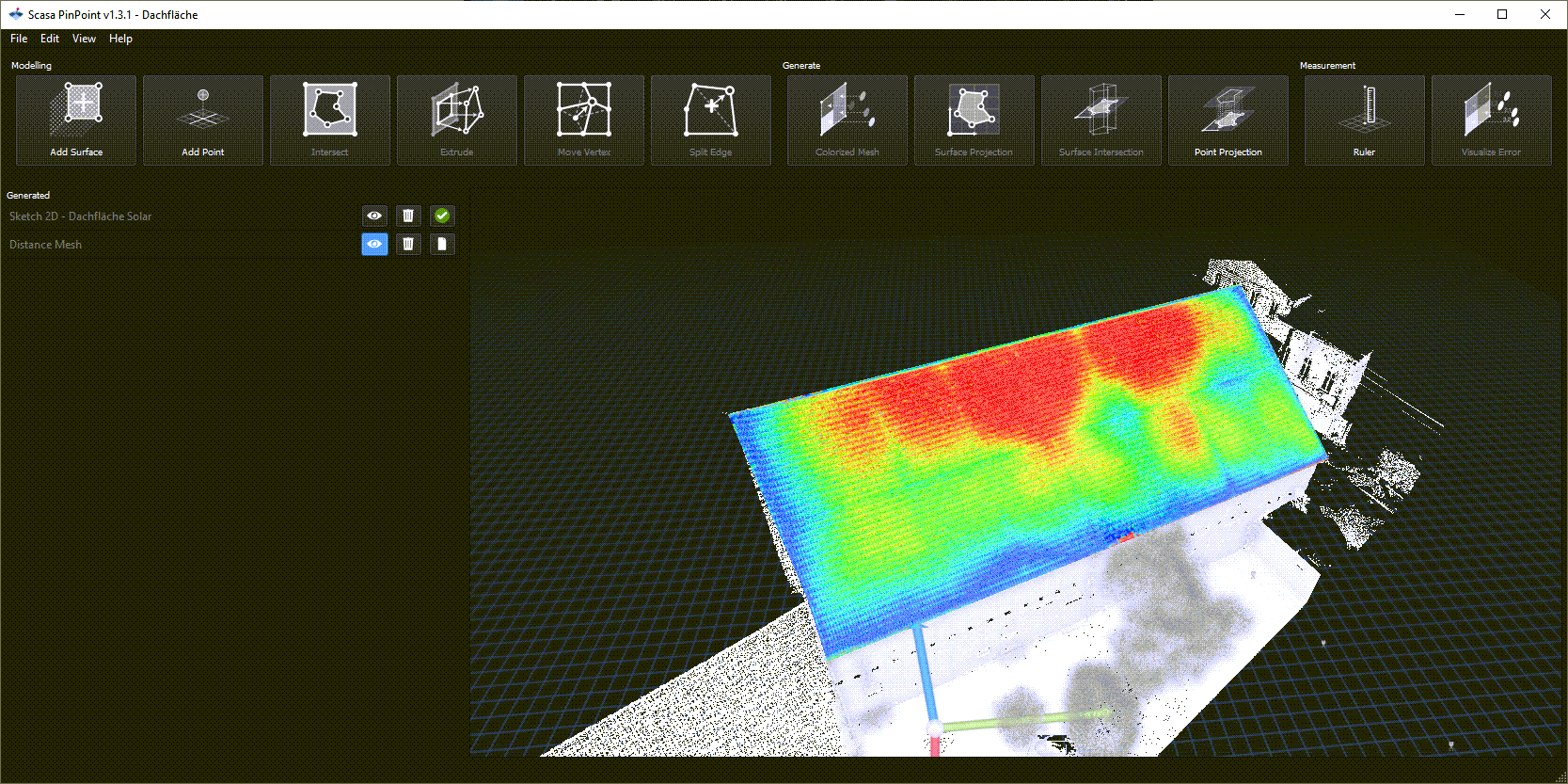

Voorbeeld 2 toont een gemodelleerd dakoppervlak en de afwijkingen ervan ten opzichte van de puntenwolk, aangezien het dak alleen is vervormd en er tijdens het modelleren slechts één vlak is gemaakt.
