Grundriss Plan Scanner Positionen für Cloud2Cloud Registrierung
Nachfolgend haben wir Ihnen den Grundriss einer Etage aufgeführt. Beachten Sie insbesondere, dass es immer einen Scan im Türstock sowie vor wichtigen Öffnungen, wie Fenster Leibungen bzw. Nischen gibt.
Auch die Fassaden-Scans sind außerordentlich wichtig, um später den Außen- mit dem Innenbereich verbinden zu können. Hier wurde insbesondere an mehreren Stellen gescannt. Sollte Ihre Örtlichkeit nur eine Verbindung nach außen zulassen, empfehlen wir unseren Beitrag zu den Cloud Connectoren.

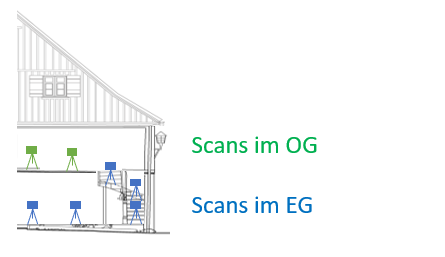

Seiten Ansicht Scanner Standorte Treppe für Cloud2Cloud Registrierung
In der Seitenansicht können Sie schön erkennen, dass es meist nicht ausreichend ist, nur einen Scan vor der Treppe und einen Scan in der darüber liegenden Etage zu machen.
Insbesondere sollte man versuchen einen Scan auf dem Niveau des Fußbodens des folgenden Geschosses machen. In diesem Scan kann der Scanner jeweils zu einem großen Teil nach unten und oben scannen. Dieser Scan ist wichtig für die spätere Verknüpfung der einzelnen Etagen, falls diese über die Treppe erfolgt.
Allgemeine Regeln für das richtige Scannen für eine Cloud 2 Cloud Registrierung
1. Scannen Sie in einer Perlenschnur
Gehen Sie Schritt für Schritt durch Ihr Messobjekt und versuchen Sie jeden einzelnen Bereich fertig zu stellen. Betrachten Sie Ihre einzelnen Scanpositionen so, als ob Sie mit einer Schnur verbunden sind. Sobald Sie zwischen den Bereichen hin und her springen entstehen Knoten. Diese Knoten führen oft dazu, dass Sie manuell in den Registrierprozess eingreifen müssen.
2. Zerlegen Sie Ihr Projekt in Teilprojekte
Jeder Bereich wird in einem separaten Projekt gespeichert. Zum Beispiel bei der Erfassung eines Hauses ist das EG ein Projekt, das OG ein Projekt und der Außenbereich ein Projekt.
Sie können die Teilprojekte später am PC zu einem Gesamtprojekt zusammen führen.
3. Cloud2Cloud Registrierung und Objekt

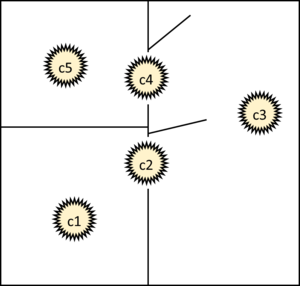

Für eine Cloud2Cloud Registrierung ist eine Überlappung von 50% bis 90% notwendig. Um eine Raum mit einem anderen Raum zu verbinden, ist ein Scan im Türstock maßgeblich.
REGEL:
Vor der Tür, im Türstock, nach der Tür
Scannen Sie zuerst die Verbindungsscans, um zum Beispiel vom Flur in einen Raum hineinzukommen. Die Verbindungsscans sind wichtig, um später ein gutes Registrierungsergebnis zu erzielen.
Danach können Sie weitere Scans erstellen, mit dem Fokus auf Ihr Objekt (z.B. Fenster Laibungen, Einbauten, Anlagen, usw.).
Gehen Sie auch so vor, um den Innenbereich mit dem Außenbereich zu verbinden!
4. Sinnvolle Auflösung / Mess Modus wählen
Alle Scanner können mit unterschiedlichen Auflösungen arbeiten. Diese bestimmen, mit welcher Reichweite und in welcher Dichte gemessen wird. Vor allem beim RTC wird der hohe Messmodus unterschätzt, da dieser nicht zeitintensiv ist.
Sie können den Messmodus jederzeit der örtlichen Gegebenheit anpassen. Wir raten aber davon ab, alle Scans in voller Auflösung zu erstellen, da das Datenvolumen sehr groß wird. Lieber mehr Scans in mittlerer oder niedriger Auflösung erstellen als einen in voller Auflösung.
