Text Tutorial

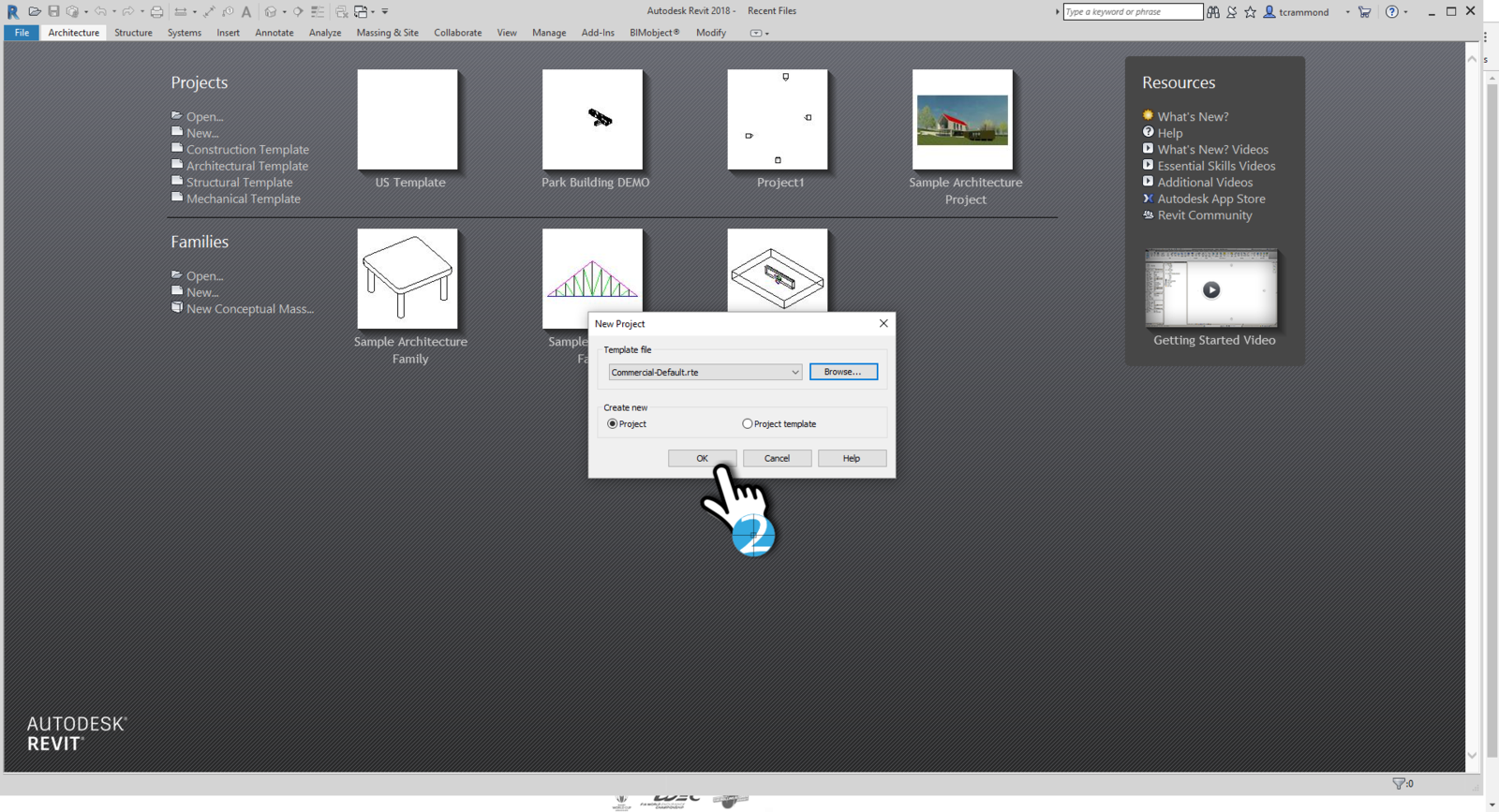

Starten Sie zuerst Revit und erstellen Sie ein neues Projekt mit der Vorlage Ihrer Wahl.
Punktwolke auswählen

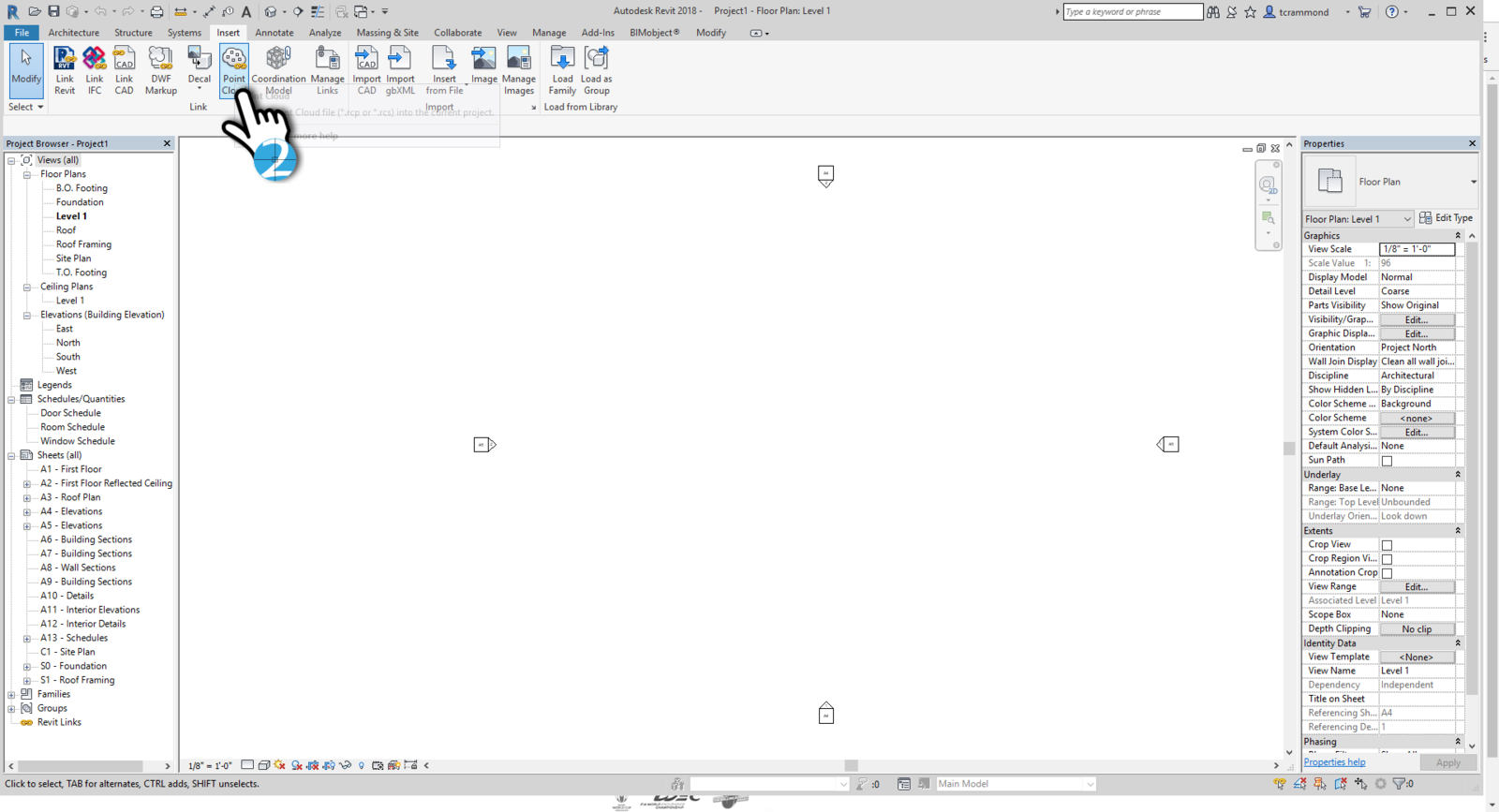

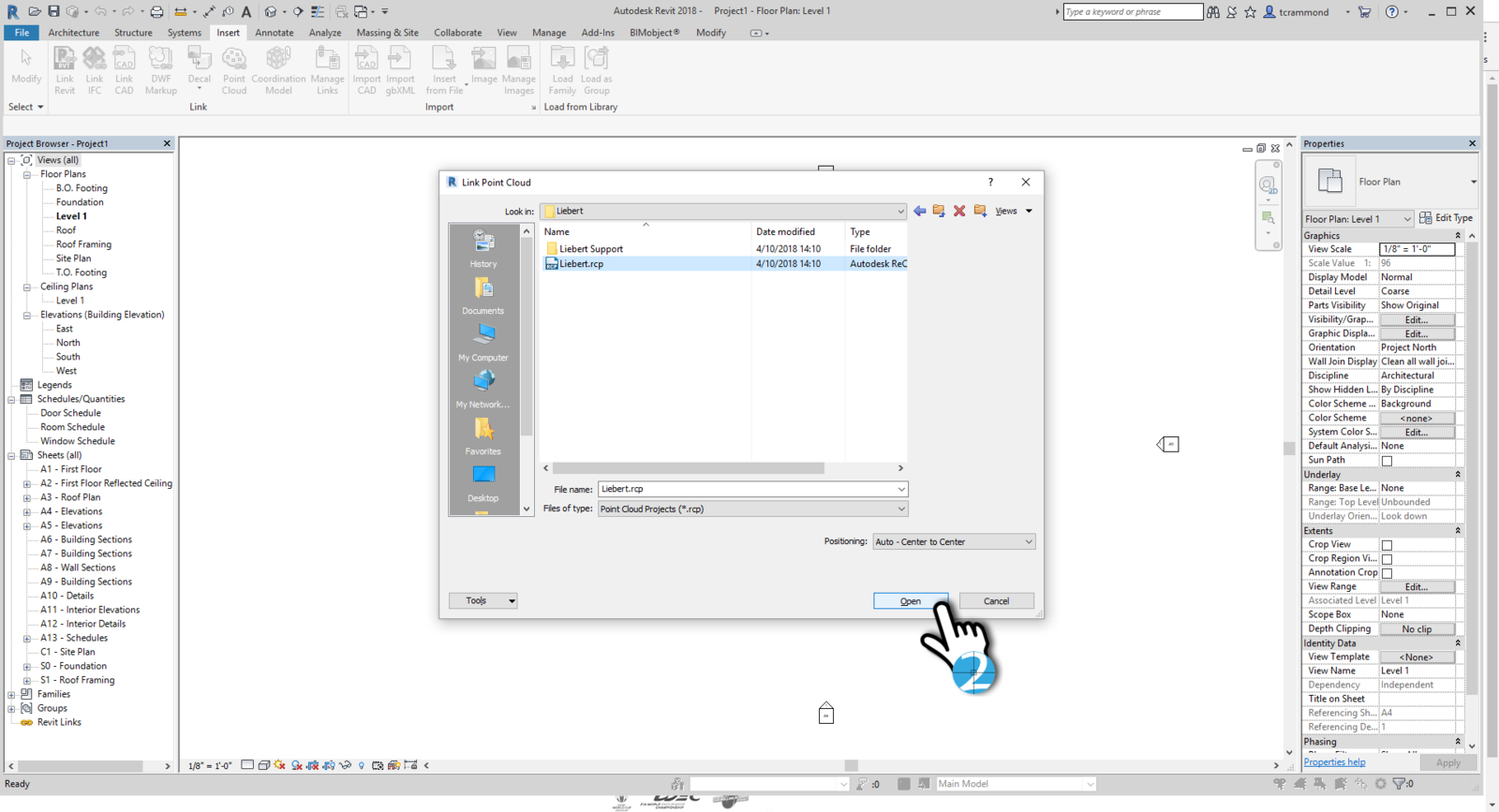

Aktivieren Sie das Reitermenü Einfügen und klicken Sie dann auf die Schaltfläche Punktwolke und selektieren Ihr ReCap Projekt.
In diesem Beispiel wählen wir unser Projekt Liebert.rcp aus. Klicken Sie abschließend auf Öffnen. Nun ist Ihre Punktwolke in Revit.
Import Erfolgreich

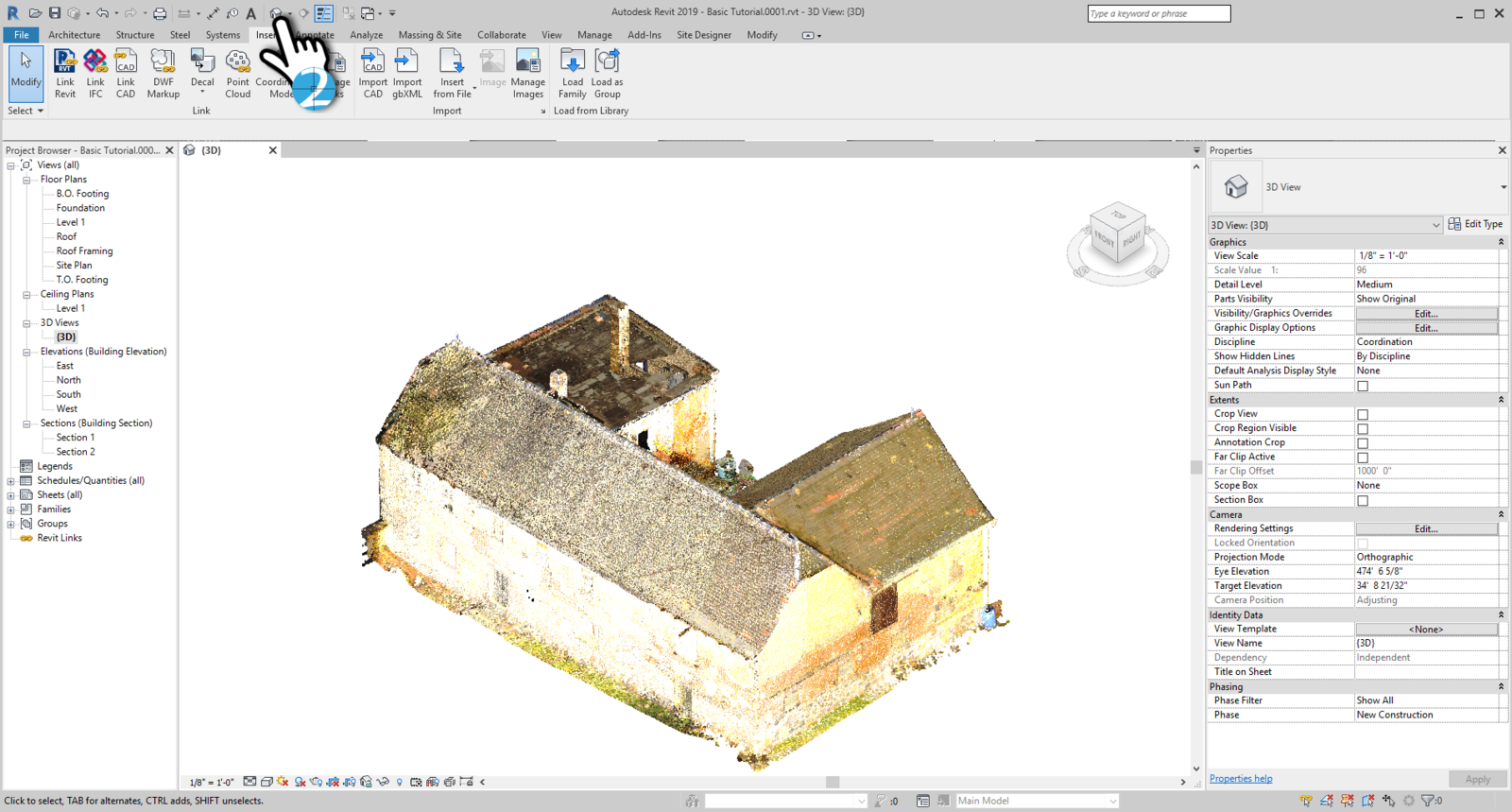

Klicken Sie auf der 3D Taste. Nun können wir die gesamte Punktwolke sehen.

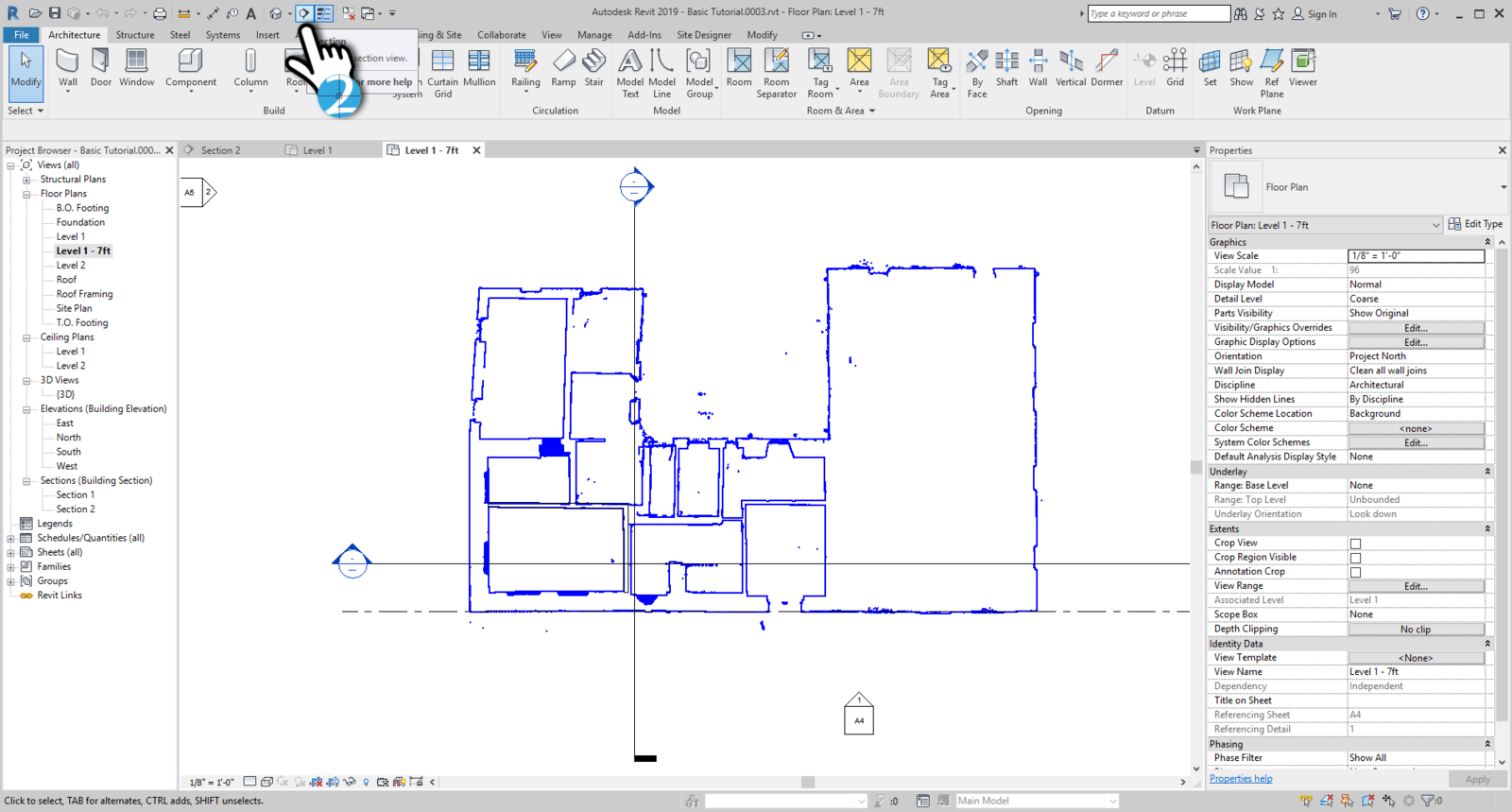

In Revit können Sie ganz einfach einen Schnitt durch eine Punktwolke erstellen. Klicken Sie auf das Schnitte-Werkzeug.
Durch diese Funktion können Sie es sich auch ersparen die Regionen in ReCap zu definieren.

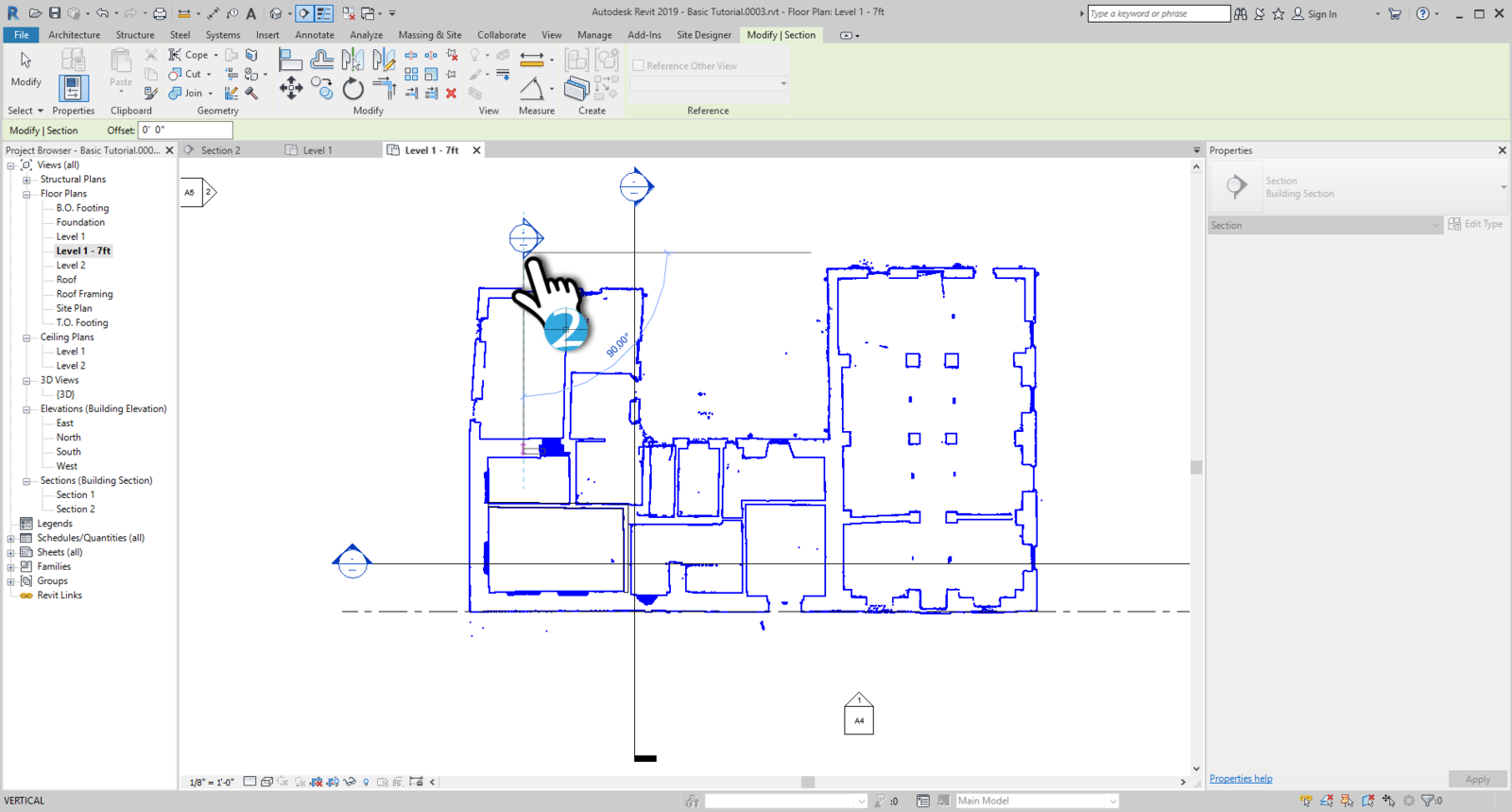

Klicken Sie um den Startpunkt Ihres gewünschten Schnittes festzulegen.

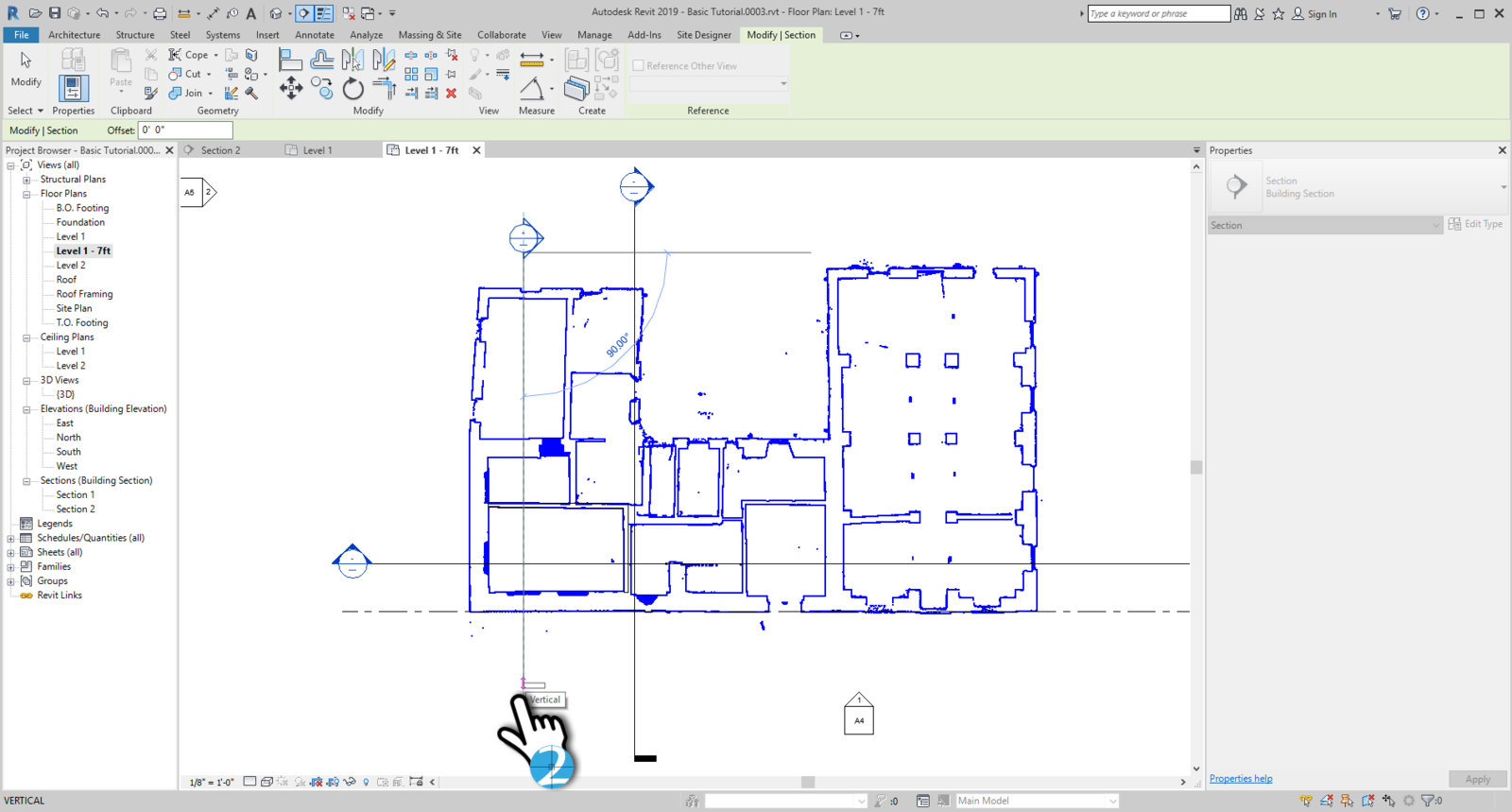

Klicken Sie ein zweites Mal um den Endpunkt festzulegen. Achten Sie darauf, dass Ihr Schnitt achparallel ausgerichtet ist.
Eine weitere kleine Linie zeigt Ihnen auch gleich den Versatz des Schnittes nach hinten an. Diese Angabe definiert die Dicke des Schnittes. Innerhalb diesen Bereiches wird die Punktwolke in der Schnittansicht dargestellt.
Schnitt im Projektbrowser

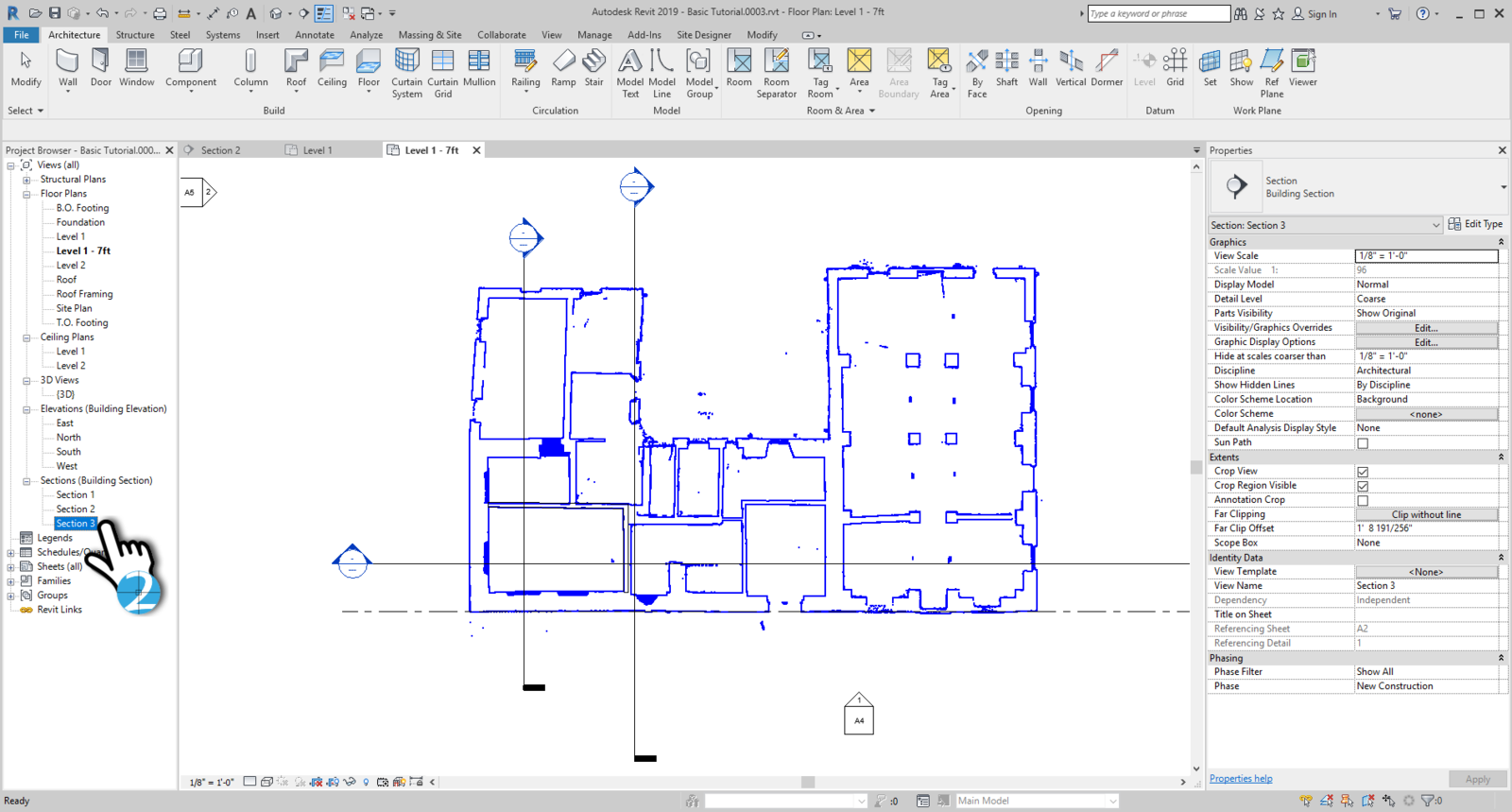

Jeder Schnitt wird im Projektbrowser, hier links, angezeigt. Mit einem Doppelklick öffnen Sie die Schnittansicht.

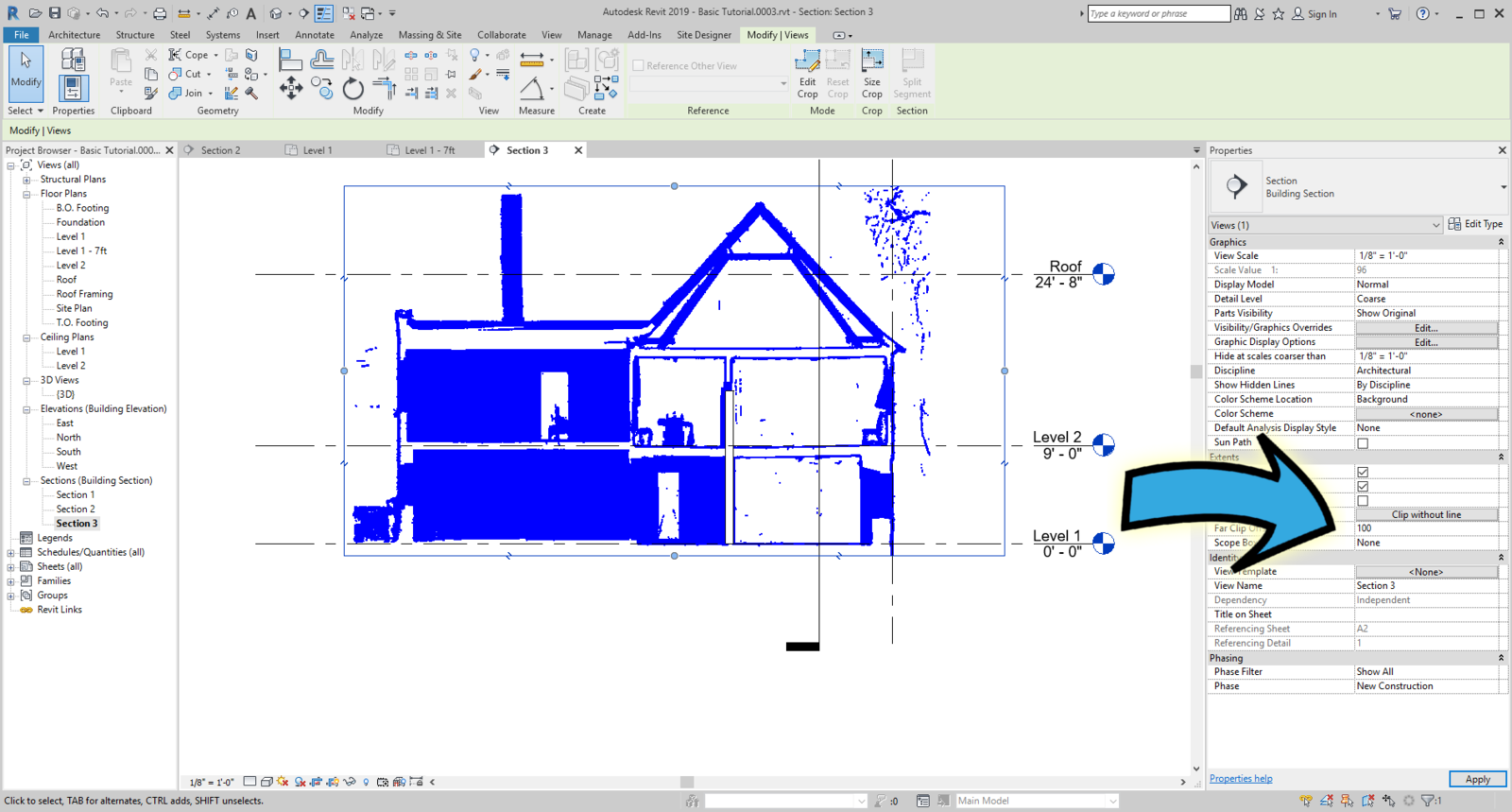

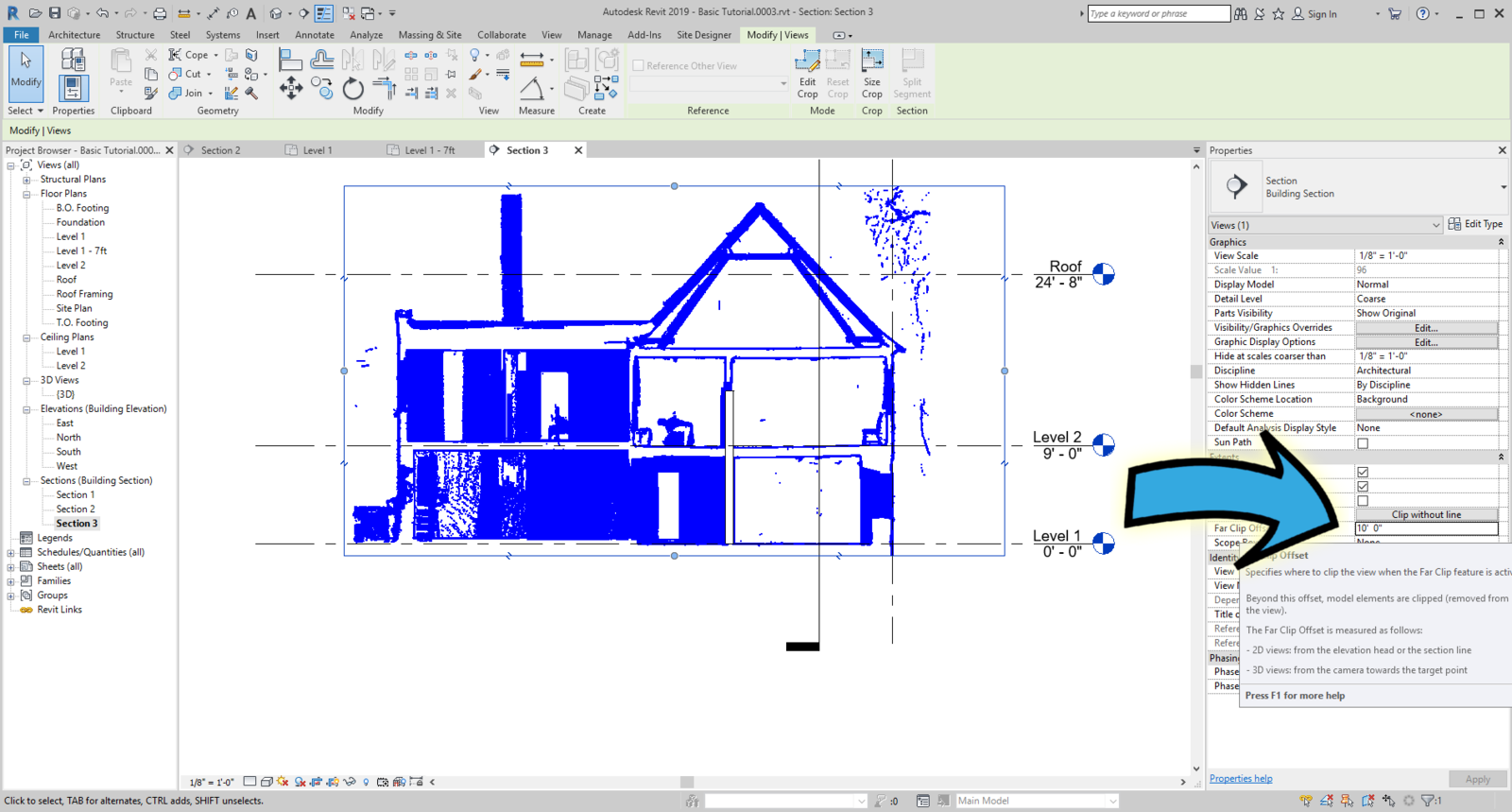

Passen Sie die Schnittgrenzen sowie den Versatz an, so dass Sie eine saubere Schnittansicht erhalten.
Versuchen Sie z.B 100mm oder 10mm.

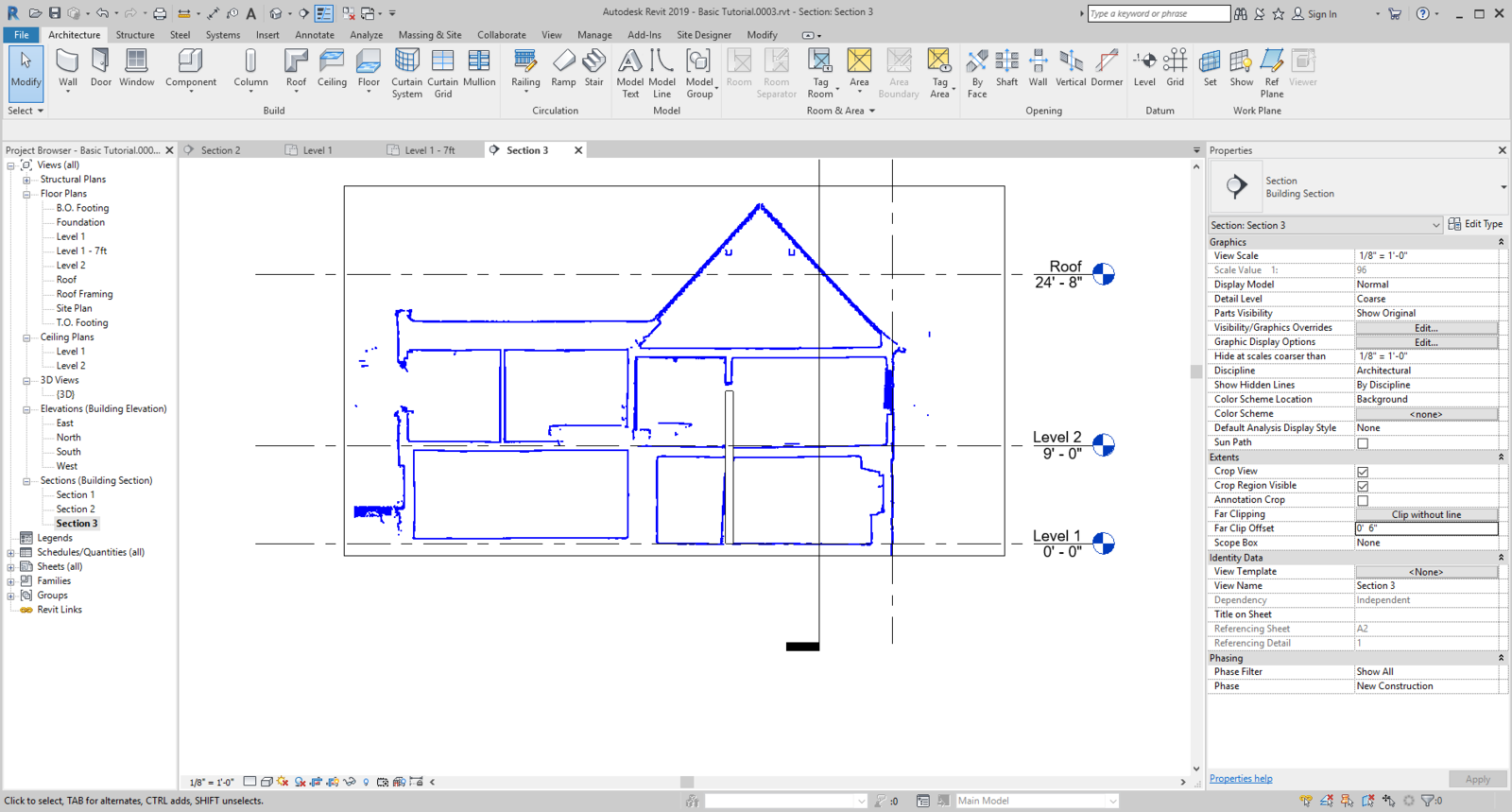

Nun sollten Sie eine aubere Schnittansicht sehen.
------------------------------------------------------------------
